电动卡丁车管式焊接承载底盘结构

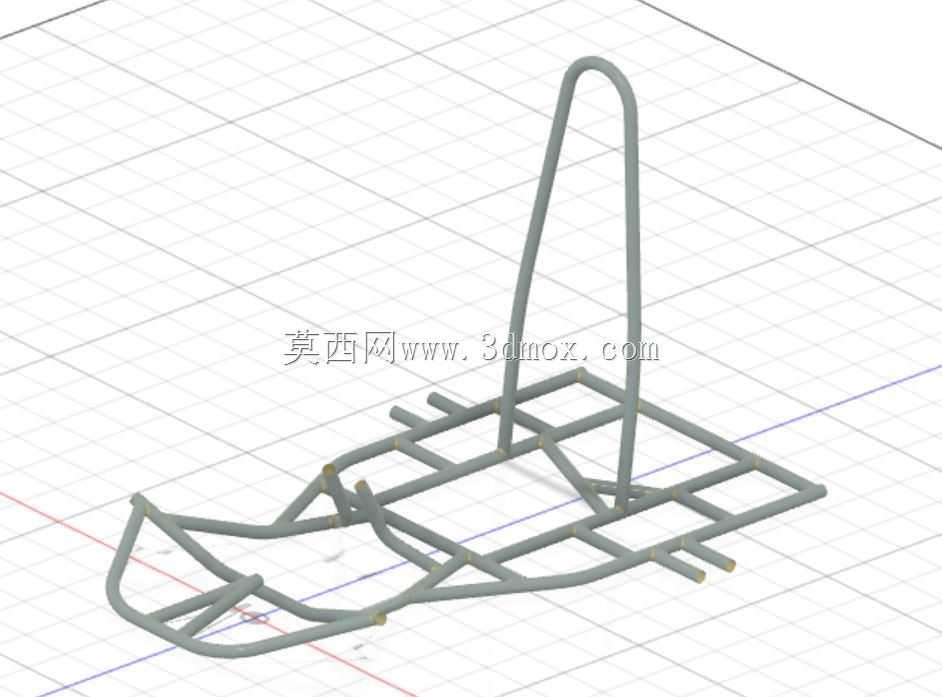

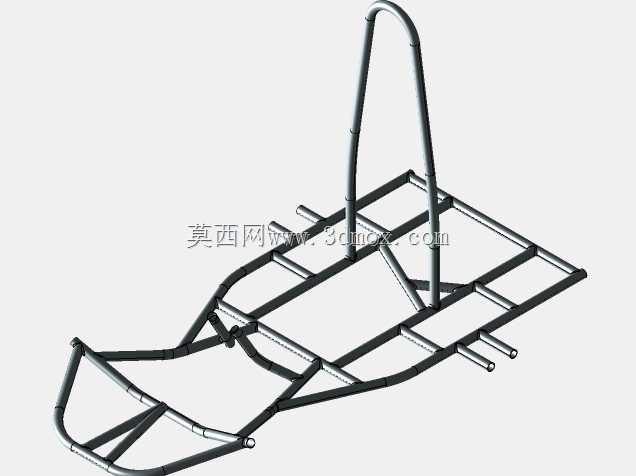

　　这款管式焊接结构的底盘，是小型电动卡丁车的核心承载基体，主要应用于商用游乐场地、个人休闲改装、青少年卡丁车培训等场景，作为整车所有部件的安装基础，承担着承载驾乘人员重量、固定动力系统、传递行驶载荷、保障车身刚性的核心作用。从结构设计来看，整体采用圆管弯折后拼焊成型的框架式结构，没有采用冲压钣金拼接的方案，核心考量是管式结构在同等自重下能获得更高的扭转刚度，同时管件弯折成型的工艺门槛更低，小批量试制阶段不需要开模，能大幅压缩前期开发成本。前部的弧形收窄结构是为了匹配转向机构的安装边界，预留出转向轮的最大转角空间，避免转向过程中轮胎与车架发生干涉，同时前部的斜向加强撑直接连接前安装点与主纵梁，

　　能在发生正面碰撞时将冲击力快速分散到整个框架，避免局部应力集中导致管材断裂。中部的平直框架区域是驾乘人员的站立或乘坐空间，横向布置的多根横撑一方面用于固定电池组、控制器等电气部件，另一方面能约束左右纵梁的相对变形，避免过弯时车架出现过大的侧向扭转，中部向上延伸的单管立柱是转向机构的安装基座，立柱与主框架之间采用斜撑加固，能抵消转向时施加在立柱上的侧向力矩，避免转向过程中立柱出现晃动影响操控精度。后部的双管延伸结构是驱动桥与后减震的安装位，预留的同轴管孔用于穿装后桥固定螺栓，安装面的平面度公差控制在1mm以内，能保证后桥安装后不会出现偏斜，避免行驶过程中出现轮胎偏磨、传动异响的问题。整个底盘的所有管材连接位置都采用满焊处理，

　　焊缝打磨平滑避免应力集中，边缘位置都做了圆弧过渡，没有尖锐的突出结构，避免装配或使用过程中划伤操作人员。从安装边界来看，框架上预留的安装孔位都做了统一的孔径规范，动力、转向、制动、覆盖件的安装点都在建模阶段做了干涉检查，不需要二次打孔就能完成所有部件的装配，整体尺寸适配主流的10寸卡丁车轮胎，轮距与轴距参数符合小型电动卡丁车的通用规范，既可以直接用于整车组装生产，也可以作为改装爱好者自制卡丁车的结构参考，建模过程中还原了管材的弯折半径、焊接位置的贴合形态，结构强度经过受力校核，能满足常规使用场景下的载荷要求。
