ANSYS仿真练习用翼型结构建模

　　该翼型结构模型主要面向流体仿真、结构力学分析的入门练习场景，适配航空航天相关专业的基础仿真训练需求，也可作为小型低速飞行器翼型结构的原理验证参考载体。从实际用途来看，这类简化翼型模型能够帮助初学者快速掌握几何导入、网格划分、边界条件设置的全流程操作，无需处理复杂翼型的细节特征，降低入门阶段的操作门槛，同时也能用于验证不同攻角下翼面升阻特性的基础仿真逻辑，为后续复杂翼型的设计分析积累操作经验。

　　在功能特性上，该模型保留了翼型的核心气动外形特征，前缘采用R5圆弧过渡，后缘做了简化收边处理，翼面主体曲率连续无突变，能够满足基础流场仿真对几何连续性的要求，避免因几何尖角、碎面导致的网格划分失败问题。模型整体为实心结构，未设置内部翼肋、蒙皮等复杂细节，适合作为单域流体仿真的几何对象，也可在此基础上拓展添加内部结构，开展流固耦合相关的练习操作。

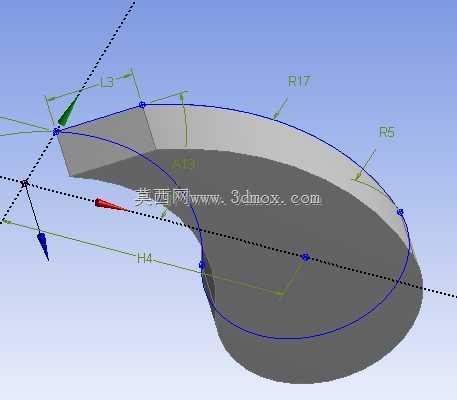

　　设计思路上，该模型优先考虑仿真练习的易用性，对真实翼型的复杂翼型曲线做了参数化简化，通过R17、R5等固定圆弧段拼接形成翼面轮廓，配合直线段完成整体外形闭合，所有特征均采用全参数化驱动，学习者可以直接调整圆弧半径、翼展长度等参数，快速生成不同尺寸比例的翼型模型，对比不同几何参数对仿真结果的影响。外形尺寸方面，模型整体翼展方向长度、弦长均做了适配仿真计算域的比例设置，安装边界上预留了翼根处的定位基准点，可直接在仿真软件中设置固定约束，模拟翼根与机身的连接状态，无需额外做几何定位调整。

　　从工程应用的延伸角度来看，掌握这类简化翼型的建模与仿真逻辑后，可进一步拓展到低速无人机机翼、小型风力发电机叶片等类似曲面结构的设计分析中，这类曲面类零件的建模逻辑、曲率控制方法，也能迁移到其他具有流线型外形要求的机械零部件设计中，比如流体管道内壁、风机叶片等产品的结构设计工作。
