链斗式泵阀壳体机械结构三维设计

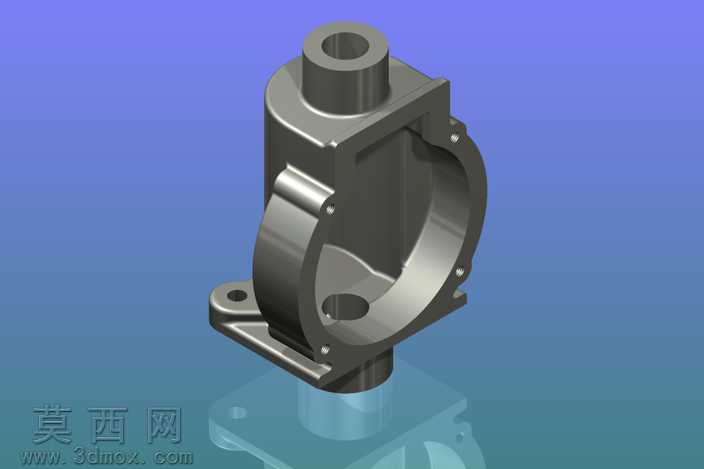

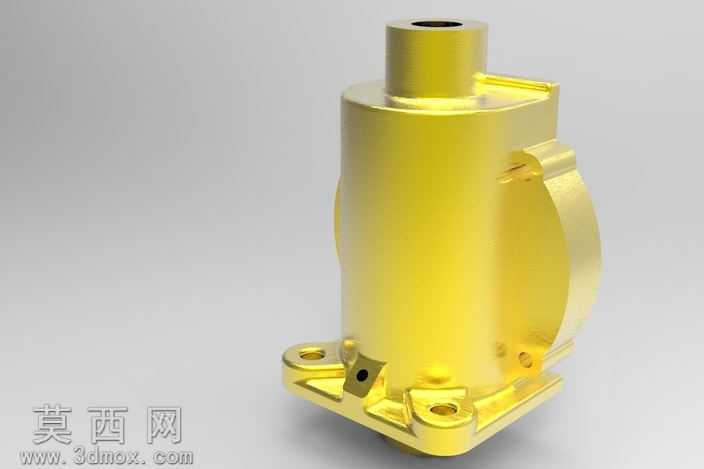

本作品为链斗式结构的泵类壳体零件三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先确定壳体的流体通径、安装基准、接口位置等核心参数，再逐步细化各部分结构特征。建模阶段首先绘制主体回转截面草图，通过拉伸、旋转命令生成壳体的基础基体，之后针对两侧的法兰安装面，采用凸台拉伸配合孔位阵列的方式完成安装孔布局，保证孔位的同轴度与位置度符合机械装配要求；针对中部的链斗式容腔结构，通过抽壳命令设定均匀壁厚，再对容腔内部的过渡圆角做精细化处理，避免流体输送过程中出现应力集中与流道阻滞问题。材质设置阶段选用铸造铝合金作为基础材质，在渲染环节调整材质的金属粗糙度、反射率参数，还原金属机加工后的哑光银白质感，同时对安装端面、法兰密封面单独赋予高光机加工材质，区分铸造毛坯面与机加工面的视觉差异。结构设计上，上下两端的同轴圆柱接口为流体进出通道，侧面的带孔凸耳为设备安装固定位，中部的开放式容腔为链斗组件的安装空间，各部分壁厚均匀，过渡位置均设置了工艺圆角，既满足铸造工艺的脱模要求，也能保证壳体承压时的结构强度。渲染阶段采用三点布光方案，主光源从斜上方投射突出壳体的立体轮廓，辅助光源补亮暗部避免结构细节被阴影遮盖，背景选用渐变灰色调突出金属零件的质感，最终呈现的模型完整还原了该壳体零件的所有结构特征，可直接用于后续的装配模拟、工程图导出以及有限元结构分析，为该类泵壳零件的生产加工提供精准的三维数据支撑。
