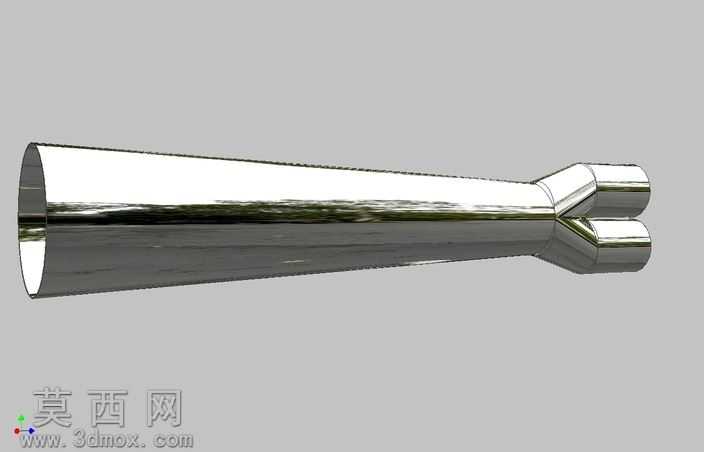

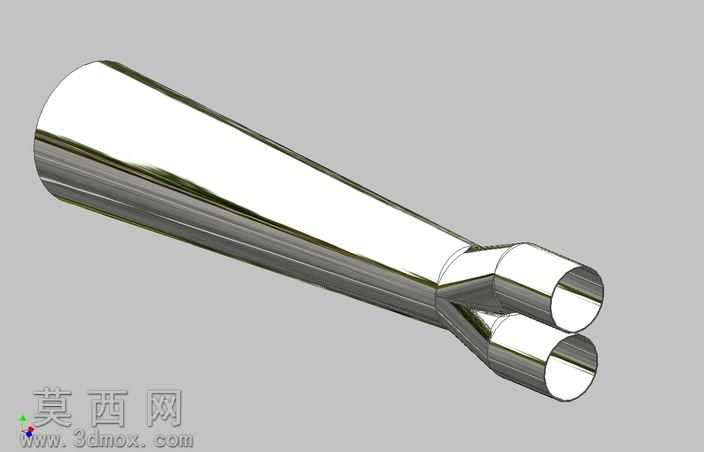

Y型双出口金属排气管三维结构设计

本模型采用三维参数化建模方式完成，整体为Y型变径管路结构，建模过程中先以草图绘制入口端圆形截面轮廓，通过放样凸台命令构建单端入口的锥形渐缩主管体，保证主管壁面平滑过渡无折角，避免气流在管内形成紊流区。在主管体末端采用分割线命令划分出两个对称的圆形出口截面，通过多实体放样与布尔合并操作，完成双出口分支结构的建模，两个出口管保持轴线平行、管径一致，分支交汇处做圆角过渡处理，消除应力集中的尖锐棱边。材质设置上采用抛光金属材质，调整反射率与粗糙度参数模拟镀铬金属的镜面效果，渲染时添加环境贴图让金属表面呈现真实的环境反射光影，同时设置合适的 HDRI 环境光，让管体的曲面明暗过渡自然，清晰展现管路的轮廓变化与壁厚特征。结构设计上，入口端为大口径圆形接口，适配大流量进气需求，锥形主管逐步收束引导气流向两个分支出口分流，双出口设计可同时对接两路排气通路，整体管壁厚度保持均匀一致，符合金属管件的加工工艺要求，所有接口端面均设置为垂直于管路轴线的平面，方便后续装配时的密封对接。建模过程中对所有曲面进行曲率检查，保证管内壁光滑无凸起凹陷，避免影响排气顺畅度，分支交汇处的曲面做G2连续处理，让气流转向时的阻力降到最低，整体模型参数可编辑，可根据实际使用需求调整入口管径、出口管径、管体长度以及分支角度，适配不同的排气场景使用要求。
