立式旋转烤肉加工设备结构设计

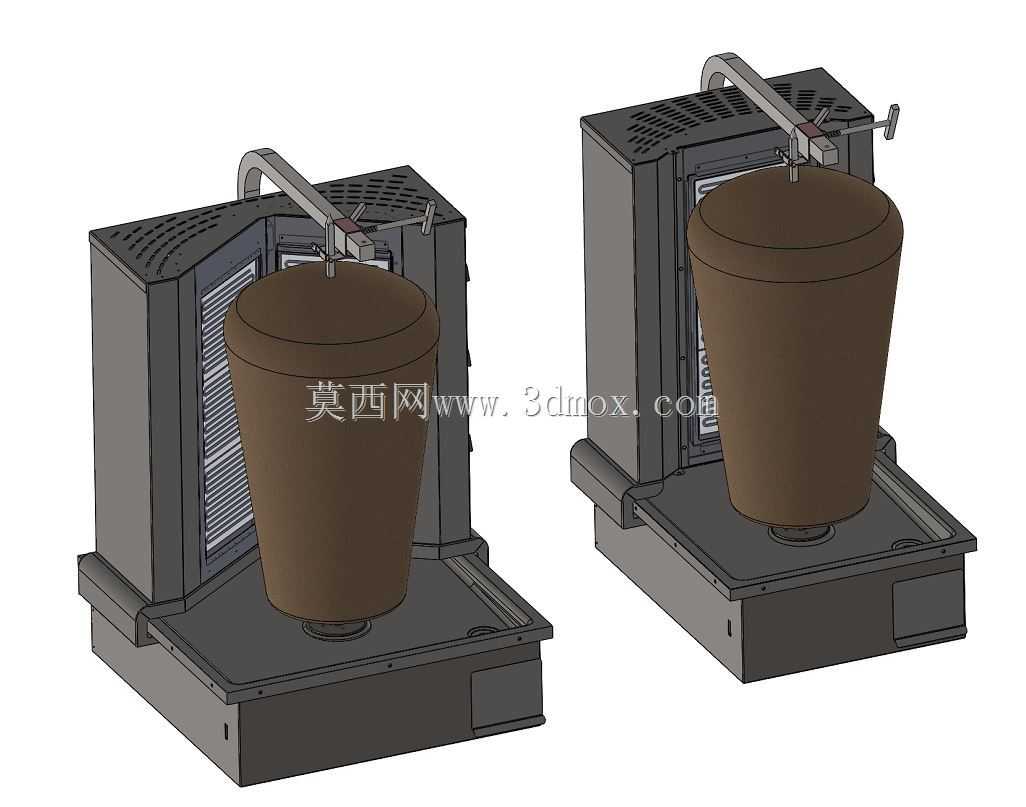

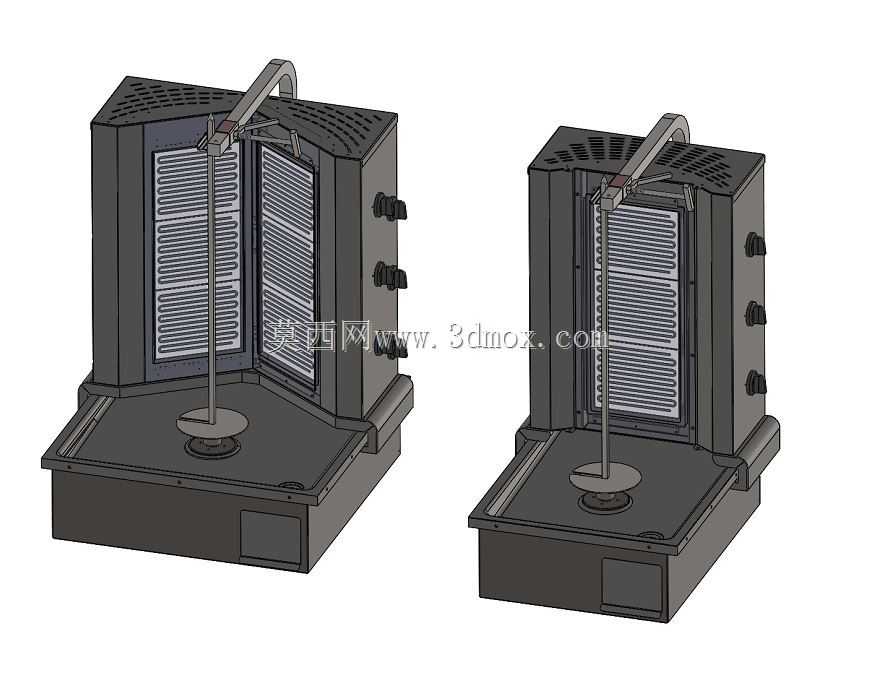

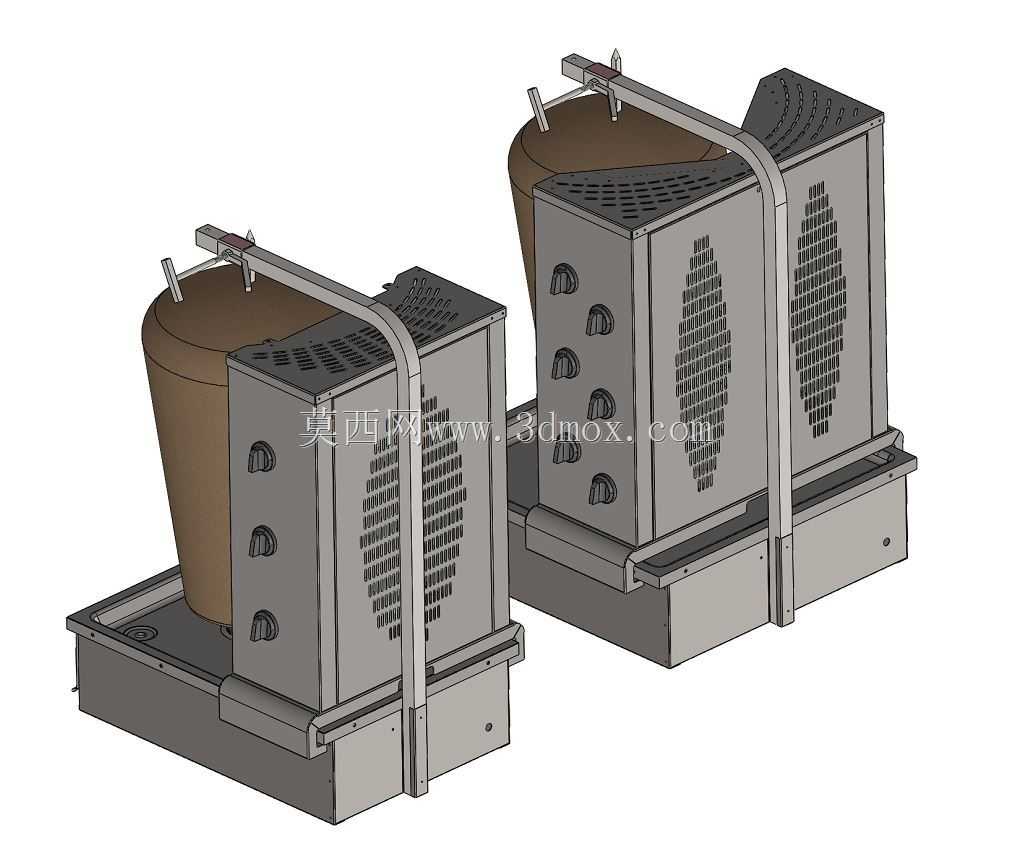

　　这款立式旋转烤肉设备主要面向商用餐饮门店的现制烤肉加工场景，常见于中东烤肉、土耳其烤肉的门店操作区，承担肉制品的均匀烘烤、旋转加热作业，可适配牛羊肉、禽肉等不同食材的立式串烤加工需求。设备整体采用立式落地布局，主体由底部承托机箱、背部加热腔体、顶部旋转吊挂机构三部分构成，底部机箱预留了接油槽的安装空间，可承接烘烤过程中滴落的油脂与食材碎屑，避免污染操作台面，同时机箱内部预留了电气控制组件的安装位，可集成加热功率调节、旋转转速控制的相关元件。背部加热腔体采用立式格栅散热结构，既可以保证加热组件的热量定向辐射至前方的食材柱，又能通过格栅结构散除多余热量，避免设备内部温度过高影响电气元件寿命，腔体侧边设置了可开合的检修位，

　　方便后期维护加热管与线路组件。顶部的旋转吊挂机构配备了手动锁紧摇柄，可快速固定穿制好的食材柱，旋转轴的同轴度经过设计校核，运转过程中无明显偏摆，保证食材各个面都能均匀受热，摇柄结构也方便操作人员在食材烘烤过程中调整高度，适配不同长度的食材串装需求。从安装边界来看，设备底部为矩形承托底座，放置时需预留后侧15cm以上的散热空间，前方预留60cm以上的操作空间，方便操作人员切取烤好的肉片、调整设备参数；整体外形高度适配常规商用厨房的操作台面高度，无需额外垫高即可操作，设备重心集中在底部底座区域，正常放置时无侧翻风险。设计过程中重点考量了餐饮场景的清洁需求，所有与食材、油脂接触的外露部件都采用易拆卸结构，接油槽可直接抽出清理，

　　吊挂组件可快速拆解清洗，加热腔体的格栅表面做了光滑处理，减少油污附着。旋转传动部分采用低速减速结构，转速控制在每分钟3到5转，既保证食材受热均匀，又不会因为转速过快导致油脂飞溅，加热区域的温度场经过模拟校核，食材柱表面的温度差控制在合理区间，避免出现局部烤焦、局部未熟透的问题。设备的侧边做了圆角过渡处理，避免操作人员走动时磕碰受伤，所有电气走线都隐藏在机箱与立柱内部，无外露线路，符合商用餐饮设备的安全规范。
