可折叠式应急救援作业平台结构设计

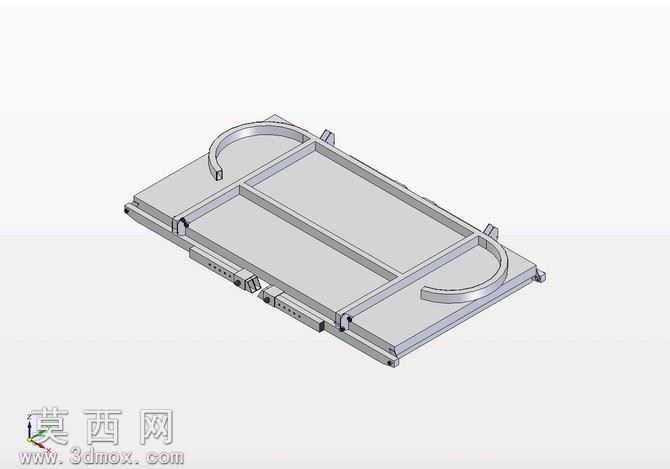

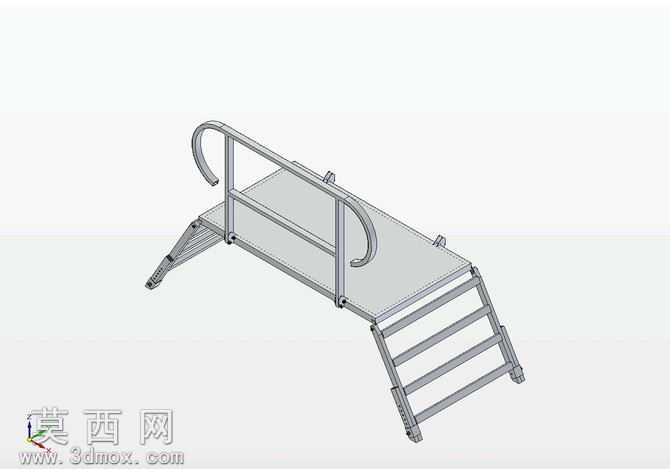

本作品为可折叠式应急救援作业平台，采用三维参数化建模完成整体结构设计，建模过程中对各零部件进行独立参数化定义，确保各部件装配公差符合机械设计规范，整体装配无干涉问题。模型渲染阶段采用哑光银灰色金属材质模拟铝合金构件质感，对扶手弯管、梯架型材、踏板面板分别赋予对应材质参数，还原金属构件的磨砂表面质感与结构棱线细节，渲染视角选取斜向等轴测视角，可完整展示平台展开状态下的整体结构形态。结构设计上，平台主体采用矩形型材焊接框架作为承载主体，踏板面板采用防滑平板结构，平台一侧设置弧形弯管扶手，为作业人员提供握持防护，另一侧通过铰接结构连接可折叠梯段，梯段采用多档踏步设计，踏步间距符合人体工程学攀爬尺寸要求，梯架与平台主体的铰接部位设置限位结构，展开后可自动锁止避免梯段晃动，支撑腿采用可调节角度的斜撑结构，可根据作业面高度调整支撑角度，适配不同落差的作业场景。设计思路围绕快速部署、灵活适配的应急救援需求展开，整体结构可实现快速折叠收纳，折叠后整体体积紧凑便于运输携带，展开操作无需额外辅助工具，可在短时间内完成平台架设，根据不同作业场景需求，可快速拆卸一侧护栏拓展平台作业面，适配矿石作业、应急抢修、高空接驳等多种场景的临时作业需求，梯段展开后可根据地面高度调整伸展长度，确保梯脚稳定贴合地面，为作业人员提供稳固的上下通道与站立作业平面，所有铰接部位均采用耐磨销轴连接，反复折叠展开不易出现结构松旷，整体结构兼顾承载强度与便携性，满足应急场景下快速搭建临时作业平台的使用需求。
