萨沃顿正弦波电动车控制器结构设计

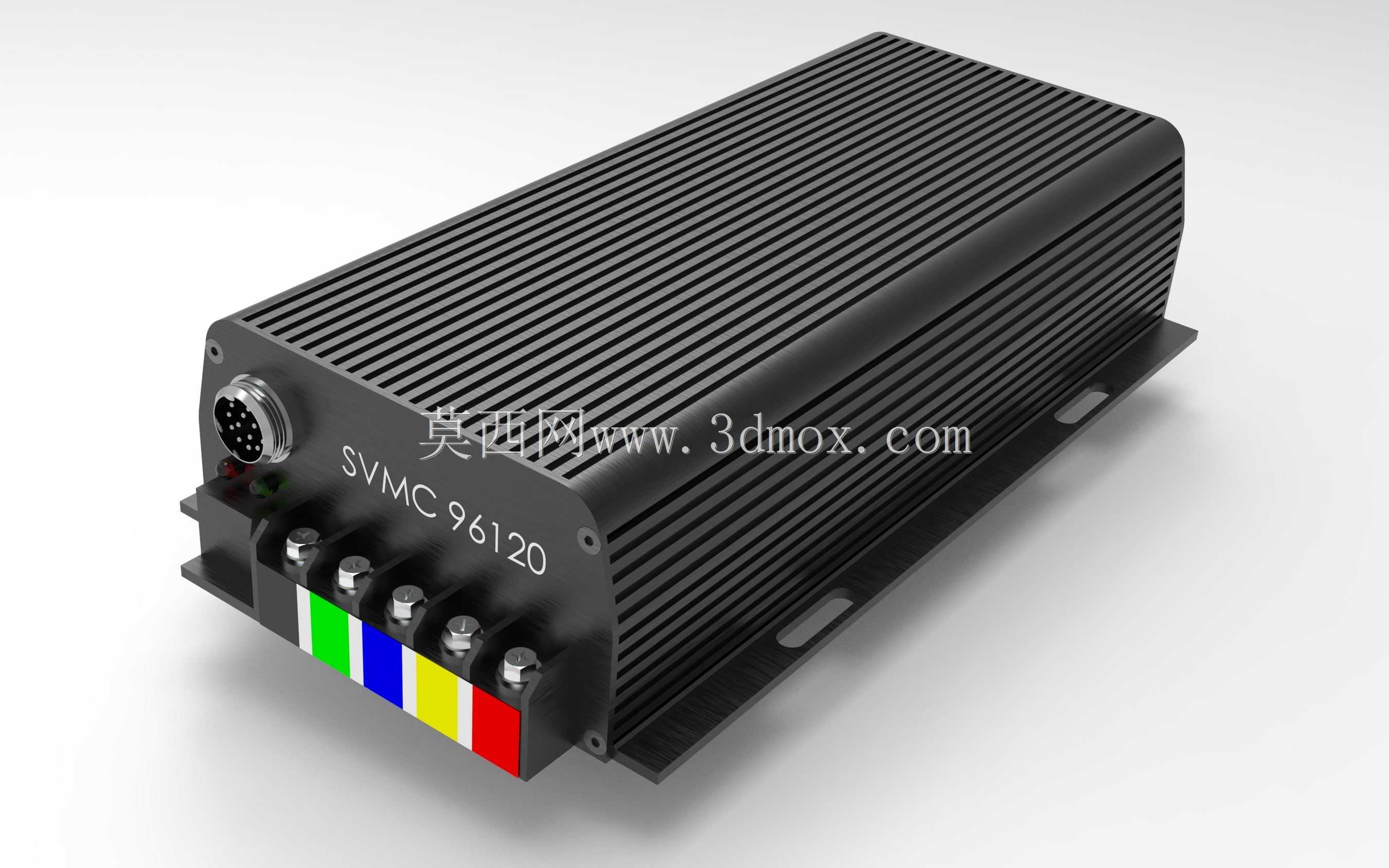

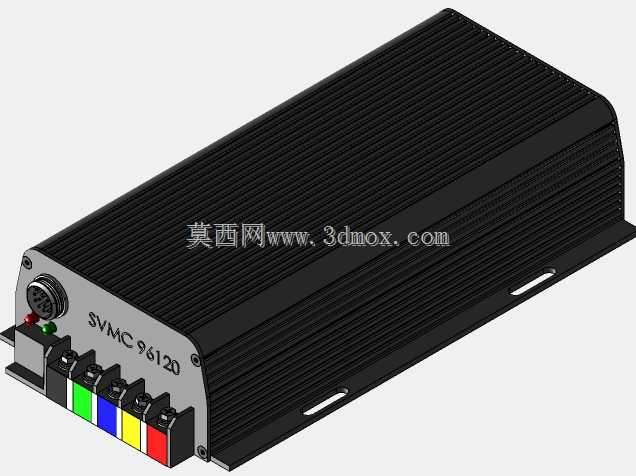

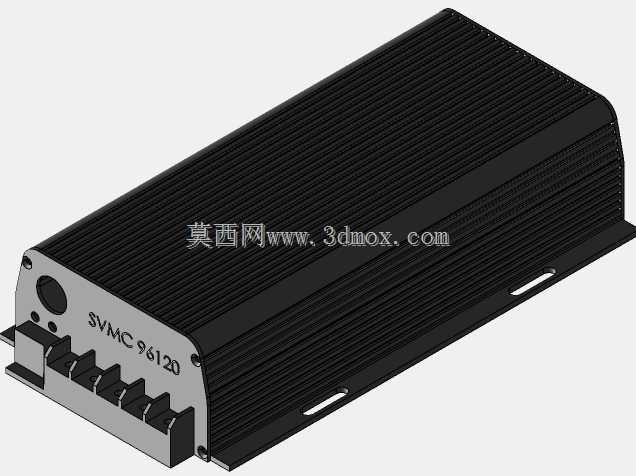

　　这款正弦波控制器主要适配电动两轮车、电动滑板、轻型电动特种车辆的无刷直流电机驱动场景，是电驱系统里负责动力输出调控的核心部件，区别于传统方波控制器，正弦波驱动方案能大幅降低电机运行时的电磁噪音与转矩脉动，提升骑行或设备运行的平顺性，尤其适配对动力输出线性度要求较高的改装电摩、场地作业电动代步设备。从结构设计来看，外壳采用一体化拉伸铝型材工艺，壳体表面布满等距平行散热鳍片，鳍片的高度、间距经过热仿真校核，在自然对流工况下能满足持续大电流输出的散热需求，避免功率管过热触发降频保护；壳体底部预留两个对称的腰型安装孔，安装孔位的中心距、孔径尺寸适配多数常规电动车车架的控制器安装位，安装时可通过腰型孔调整固定位置，补偿车架焊接带来的装配公差，

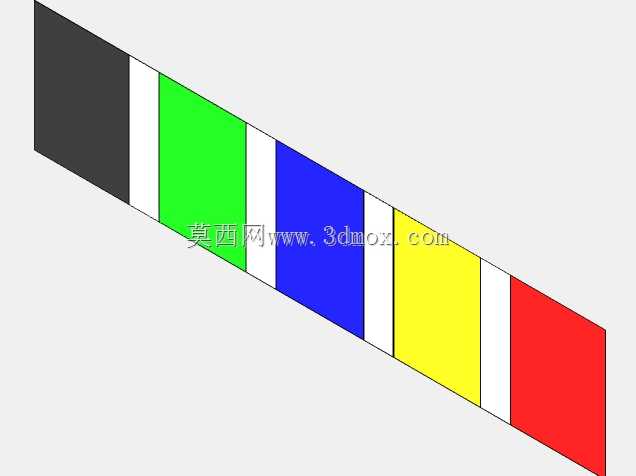

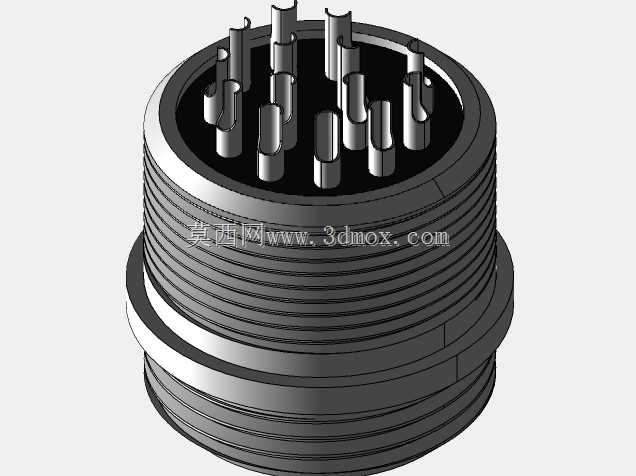

　　降低现场安装的适配难度。接线端采用分区布局，主功率回路的大电流接线柱排布在壳体侧端，接线柱下方对应设置不同颜色的标识区分功能，从接线端布局来看，电池正负极、三相电机相线的接线柱间距满足高压爬电距离要求，避免大电流工况下出现拉弧、短路风险；信号端采用多芯航空插头接口，集成霍尔信号、通讯、蓝牙调试等弱电线路，航空插头的锁紧结构能避免车辆行驶过程中震动导致的接插件松脱，防护等级满足户外使用的基本防尘防泼溅要求。功能层面，该控制器支持多电压平台适配，可覆盖常规低压电驱的常用电压区间，电池侧持续电流、相线峰值电流的参数设定匹配大功率轮毂电机、中置电机的动力需求，内置热敏探头可实时监测功率板温度，配合壳体散热结构实现过热保护、过流保护、

　　欠压保护等基础逻辑，预留的蓝牙通讯接口可通过终端设备完成参数编程，适配不同电机的霍尔角度、油门响应曲线、限流值等个性化参数调校，无需拆开外壳即可完成调试作业。建模过程中需要重点关注铝型材壳体的拔模角度、散热鳍片的壁厚均匀性，避免后续开模生产时出现缩痕、变形问题；接线柱的嵌件定位尺寸需要与内部PCB板的焊盘位置精准匹配，保证装配时接线柱能顺利穿过壳体与PCB焊接，不会出现干涉错位；航空插头的安装位需要做密封槽设计，预留密封圈的安装空间，保证接插件位置的防护性能；内部功率管的安装面需要与壳体内腔的安装平面保持足够的平面度，涂覆导热硅脂后能保证热传导效率，避免功率管与壳体之间存在空气间隙导致热阻升高。
