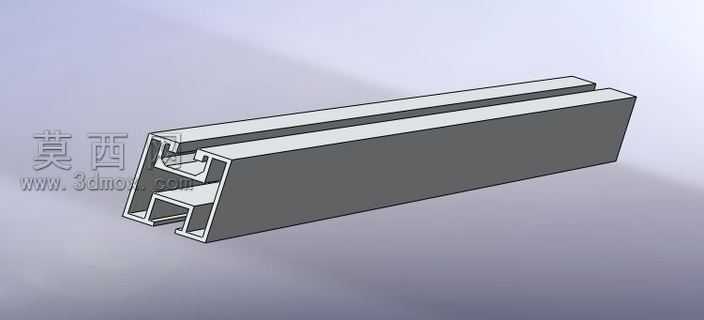

光伏安装用NNS30导轨铝型材三维设计

本模型为光伏安装场景配套的NNS30配置铝型材导轨，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循工业铝型材的截面设计规范，首先通过草图绘制精准还原型材的复杂截面轮廓，对型材内部的多腔卡槽结构、侧边安装滑槽、端部承托卡位等细节进行逐尺寸约束，确保各槽位的尺寸公差符合光伏组件安装的通用配合要求，避免后续装配出现卡位松动、适配偏差的问题。建模完成后对型材进行等距实体拉伸，生成标准长度的型材基体，同时对型材的棱边进行符合工业生产标准的圆角处理，还原真实铝型材挤出成型后的边缘质感，避免尖锐棱角带来的装配安全隐患。材质配置上选用工业铝合金常用的6063-T5材质参数，在渲染环节调整金属材质的漫反射、粗糙度与反光度参数，还原阳极氧化处理后铝型材的哑光银灰色金属质感，同时通过环境光遮蔽效果凸显型材截面的腔体层次与滑槽结构，让模型的结构展示更加清晰直观。结构设计上，该型材采用双滑槽并行的布局设计，一侧滑槽用于光伏组件的快速卡装定位，另一侧滑槽用于配套紧固件的滑动调节，可适配不同规格光伏组件的安装间距调整需求，内部的加强筋结构沿型材长度方向贯通布置，在控制型材整体重量的同时提升截面的抗弯抗扭强度，满足户外光伏安装场景的承重与抗风载要求。设计过程中充分考虑型材的挤出工艺可行性，所有截面壁厚保持均匀一致，避免出现壁厚突变导致的挤出成型缺陷，各卡槽的开口尺寸经过反复校核，确保可与市面上主流的光伏压块、T型螺栓等配件完美适配，无需二次加工即可完成现场装配，能够有效降低光伏支架系统的安装工时与综合成本。
