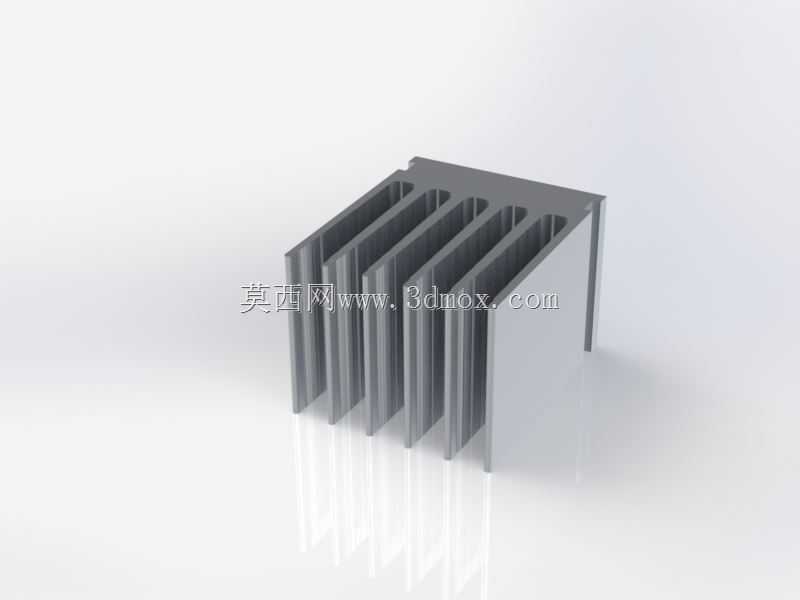

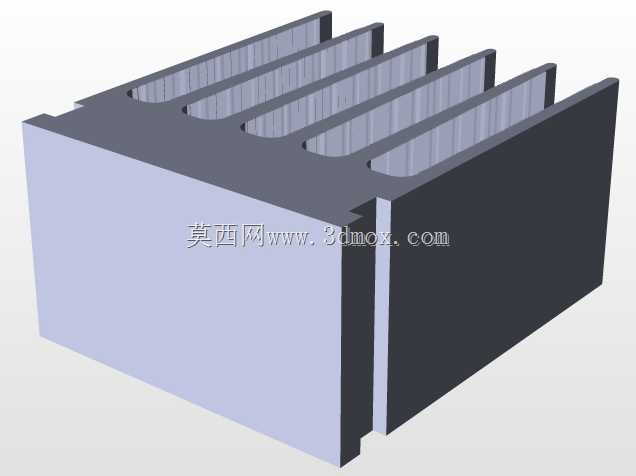

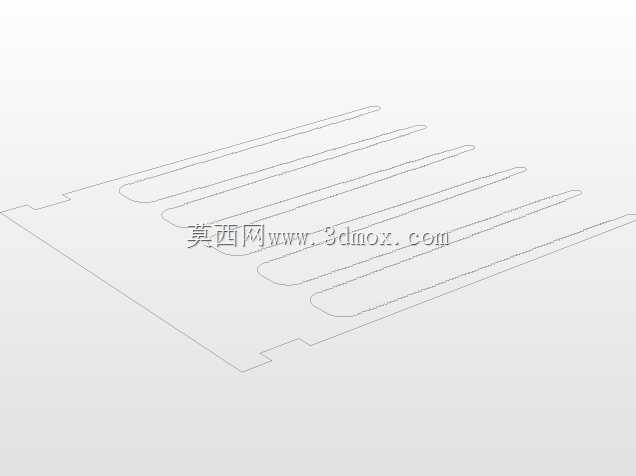

SA13型铝挤式散热结构件三维建模

　　这款SA13型散热结构件，主要面向中小功率电子器件、工控板卡功率模块的被动散热场景，在无强制风冷的密闭工控机柜、小功率LED驱动电源、车载低压控制模块等安装空间受限的工况下，能够通过自身铝挤型材的高导热特性，将器件工作产生的热量快速传导至鳍片表面，再通过自然对流完成热交换，避免功率器件因结温过高触发降频、热击穿等失效问题。从设计逻辑来看，整体采用一体铝挤成型工艺，基座部分做了平整加厚处理，安装面平面度控制在0.02mm以内，能够和发热器件的表面充分贴合，减少接触热阻，基座厚度经过热仿真迭代，既保证热量在横向的快速扩散，避免热量集中在器件正上方区域，也控制了整体重量，不会对PCB板造成额外的承重负担。鳍片部分采用等间距平行直鳍设计，

　　鳍片厚度1.2mm，相邻鳍片间距4mm，这个尺寸参数是结合自然对流的边界层厚度设定的，既保证了足够的散热表面积，也不会因为鳍片间距过小导致对流空气滞止，削弱散热效率，鳍片高度根据常见安装空间的上限做了适配，整体安装边界控制在常规板卡散热件的通用尺寸范围内，不需要额外修改设备内部的结构避让空间。鳍片端部做了微小的倒角处理，避免安装过程中锐边划伤操作人员或者周边线材，基座两侧预留了标准的安装孔位，孔位间距适配行业通用的TO封装、贴片功率模块的安装尺寸，可以直接通过压片或者螺丝完成固定，不需要额外制作转接支架。在实际选型应用中，这款散热件能够覆盖15W以内功率器件的自然散热需求，当搭配低转速静音风扇做辅助风冷时，

　　散热能力可以提升至35W左右，能够适配更多小功率变流模块、小型通讯中继设备的散热需求。建模过程中完整还原了铝挤工艺的拔模斜度，鳍片与基座的连接位置做了圆角过渡，既符合实际加工的工艺要求，避免挤压成型时出现应力开裂、填充不满的缺陷，也减少了热传导路径上的热阻，整个结构没有多余的拼接部件，一体成型的结构不存在接触热阻，长期使用也不会出现部件松动、导热界面材料老化失效的问题，适合在免维护的户外工控设备、长期连续运行的工业控制场景中使用。
