IIB-107A型机电振动器三维结构设计

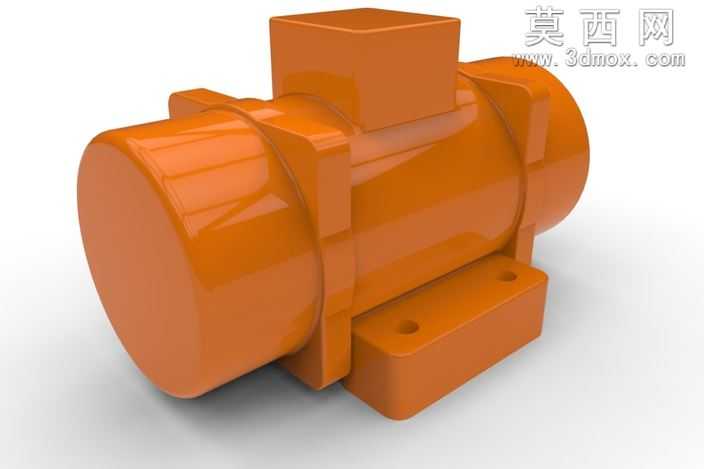

本作品为IIB-107A型机电振动器的三维数字化模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循工业振动器的实际生产尺寸规范，对设备的每一处结构细节都进行了精准还原。模型主体采用自顶向下的设计思路，先搭建整体装配基准框架，再逐一拆分构建各功能部件：首先是卧式圆柱形的激振主体壳体，建模时通过旋转凸台命令生成基础筒体，再对壳体表面的安装定位凸台、散热加强筋结构进行拉伸切除与圆角处理，保证壳体结构既满足强度要求又符合铸造工艺特性；壳体顶部的方形接线盒采用独立建模后装配的方式，精准还原接线盒与壳体的密封连接结构、接线端口的预留位置；底部的安装底座通过拉伸凸台生成整体轮廓，再对两个安装固定孔进行精准定位，孔位尺寸、底座安装面的平面度都按照实际安装标准设置，确保模型可直接用于安装模拟验证。材质与渲染环节，针对振动器常用的铸钢外壳材质，调整材质球的金属粗糙度、漫反射颜色为工业设备常用的橘橙色漆面效果，添加细微的漆面颗粒质感提升真实度，对安装孔、接线盒边缘等位置做轻微的倒角光影处理，渲染时采用柔和的工业产品布光方案，多角度呈现设备的结构轮廓与细节特征。模型完整还原了机电振动器的内部激振结构装配关系，包括偏心激振块的安装位置、转子轴承的配合结构、端盖的密封连接方式，所有部件间的装配约束都按照实际机械配合关系设置，可实现虚拟装配拆解、运动干涉检查，能够直观展示振动器的工作原理与结构组成。设计过程中充分考虑了该类振动器的实际应用场景，对底座安装孔的间距、壳体的外径尺寸、接线盒的防护结构都做了符合行业标准的参数化设置，模型可直接用于振动设备的配套选型演示、产品结构教学、虚拟样机调试等场景，整体建模逻辑清晰，特征树层级分明，无冗余建模特征，所有参数均可根据实际需求进行调整修改，具备较高的工程实用价值。
