黄金质感曲面叶轮工业设计作品

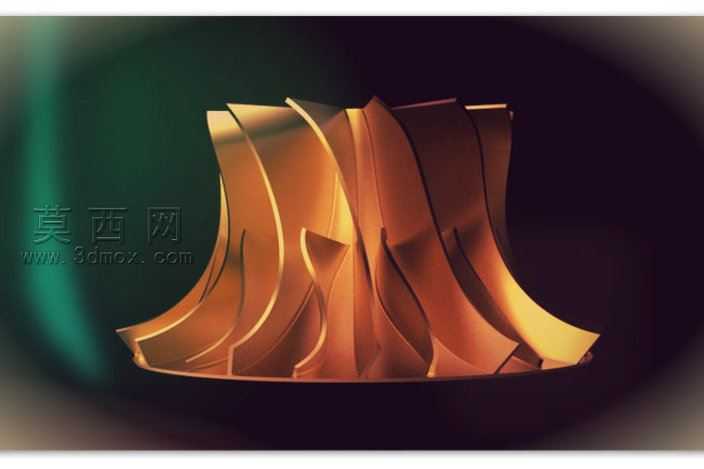

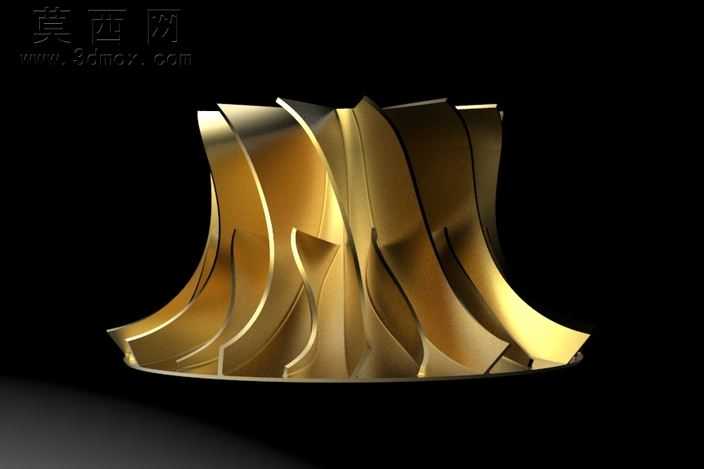

本作品为流体机械核心部件叶轮的三维设计成果，建模阶段依托NX软件完成全参数化曲面构建，首先基于流体力学仿真得出的叶片型线数据，绘制多截面空间引导线，通过扫掠、桥接曲面、曲率连续拟合等操作，生成每一片叶片的光滑曲面结构，严格控制叶片进出口安装角、叶型厚度的渐变规律，确保叶轮流道的过流截面符合流体输送的动力学要求，相邻叶片间的流道曲面做了G2连续处理，避免曲面出现折角、曲率突变等问题，减少流体在流道内的阻力损失。轮毂部分采用回转体建模方式，与叶片根部做了一体化融合处理，通过圆角过渡、曲面缝合操作消除拼接缝隙，保证整个叶轮模型为封闭的实体结构，可直接对接后续的仿真分析、数控加工编程环节。渲染阶段为了突出叶轮的精致质感，选用了24K黄金材质作为表现载体，调整材质的金属度、粗糙度、反射率参数，模拟高抛光黄金的镜面反射效果，同时在场景中布置多盏区域光与轮廓光，勾勒出叶片曲面的起伏转折，让叶片的扭曲弧度、曲面的光影过渡自然呈现，黑色背景的选用进一步强化了金色叶轮的视觉冲击力，将工业零件的精密感与贵金属的华丽质感结合。设计过程中重点考量了叶轮的结构合理性，叶片的扭曲角度沿轴向均匀变化，既保证了流体做功的效率，也兼顾了后续加工的工艺可行性，叶片前缘做了薄化处理，尾缘做了圆弧收边，避免应力集中问题，轮毂与叶片的连接区域做了加厚处理，提升部件整体的结构强度。整个建模过程严格遵循工业设计的精度要求，所有曲面的偏差控制在0.01mm以内，渲染输出的效果充分展现了曲面造型的流畅美感，既可以作为流体机械设计的参考案例，也能直观呈现高端工业零部件的设计美学。
