自动化生产线顶升移栽输送机构设计

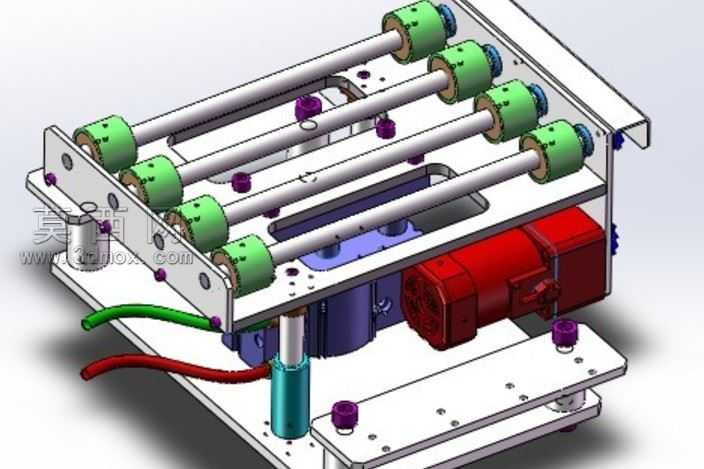

本模型为自动化生产线配套的顶升移栽机构，采用三维参数化建模方式完成全结构设计，建模过程中对各零部件做了精准的装配约束，可完整呈现机构的运动逻辑与装配关系。模型整体采用分层式结构布局，上层为多组平行排布的输送辊轴组件，辊轴端部配置绿色聚氨酯材质的传动轮，通过内置的传动结构实现辊轴同步转动，可平稳承载并输送线体上的工装托盘或工件；辊轴组下方设置顶升驱动模块，搭配青蓝色的导向轴套与镀铬导向立柱，保证顶升过程的垂直精度，避免顶升动作出现偏载卡顿。驱动单元采用红色卧式减速电机作为动力源，电机输出端通过传动结构分别连接输送辊组与顶升执行组件，可实现输送、顶升、横移动作的时序配合，满足产线中工件从主线体分流到支线体的移栽需求。建模过程中对所有标准件做了简化处理同时保留关键安装尺寸，各钣金安装板、安装支架均按照实际钣金加工工艺设置折弯、开孔、安装位特征，紫色的调节限位块可根据实际输送工件的尺寸调整限位位置，适配不同规格的工件移栽需求。模型渲染阶段对不同部件赋予了对应材质：金属辊轴采用抛光不锈钢材质，安装板采用拉丝铝合金材质，电机外壳采用哑光铸铁烤漆材质，传动轮采用哑光聚氨酯橡胶材质，管线采用彩色柔性塑料材质，通过材质区分清晰展现各部件的功能分区，整体结构紧凑，安装固定位均预留标准安装孔，可直接对接常规倍速链、滚筒线等主流输送线体，设计时充分考虑了机构的维护便利性，驱动模块、传动组件均采用外露式安装布局，后期检修更换配件无需拆解整体结构，顶升行程与输送速度可通过更换不同传动比的配件进行调整，适配不同节拍的自动化生产线使用需求，整体结构设计合理，无干涉装配问题，可作为自动化产线分流机构的设计参考，也可直接用于同类设备的方案演示与结构优化。
