大众汽车品牌标识立体结构设计

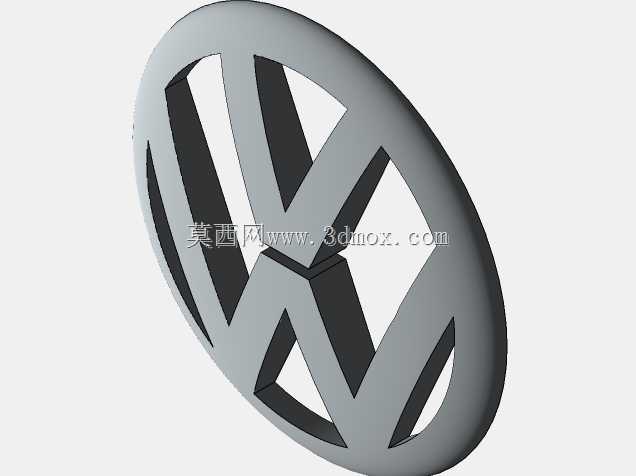

　　在汽车外饰零部件的设计流程中，车头品牌标识是兼顾品牌识别性与整车外观协调性的关键部件，这类标识的三维结构设计需要同时匹配安装位的曲面公差、外观质感要求以及装配工艺约束。这款大众品牌标识的三维结构，采用经典的圆环内嵌VW字母组合造型，整体外轮廓为正圆形结构，设计过程中首先需要匹配前格栅或者尾门的安装基准面，标识背面预留的定位卡扣位需要和车身钣金或者格栅饰板的安装孔位完全对齐，避免装配后出现偏移、翘边的问题。

　　从实际应用场景来看，这类车标会分别部署在乘用车的前进气格栅中部、尾门牌照框上方、轮毂中心盖以及方向盘多功能按键区域，不同安装位置的标识尺寸存在明确差异：前格栅位置的标识外径通常在120mm至180mm区间，尾门标识外径在80mm至120mm区间，轮毂盖标识外径则控制在60mm至75mm区间，所有尺寸边界都需要和对应安装位的凹槽深度、曲面弧度完全适配，不能出现突出量过大导致的风噪异常，也不能出现凹陷过深导致的识别度下降问题。

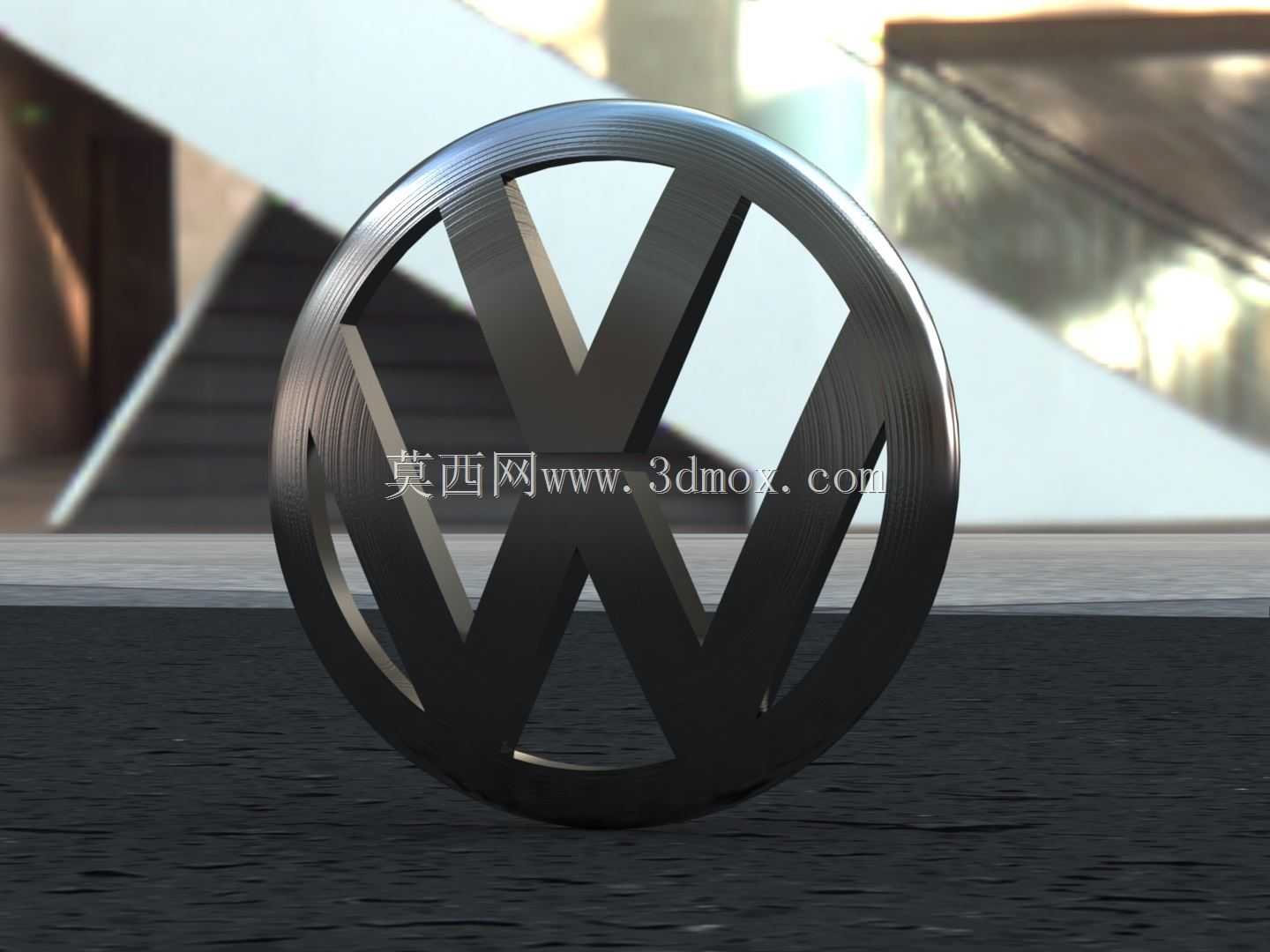

　　结构设计层面，标识的外圆环采用等宽圆弧过渡，环体的截面做了微弧倒角处理，避免锐边在装配或者日常使用中出现磕碰掉漆的问题；内嵌的VW字母采用一体化连接结构，字母和外圆环的衔接位置做了R角过渡，既可以提升整体结构强度，也能在电镀或者喷漆工艺中减少积液死角，提升表面处理的良率。标识的表面处理分为两层结构，基底采用哑光黑或者镀铬质感的面处理，字母和圆环的高光区域做了细腻的拉丝纹理还原，和实车的金属质感保持一致，在三维建模过程中，需要对表面的纹理映射做UV展开处理，确保不同曲率位置的纹理方向统一，不会出现纹理拉伸变形的问题。

　　安装结构的设计上，标识背面采用多组均匀分布的塑料卡扣，卡扣的卡接量控制在1.5mm至2mm区间，既可以保证装配后的紧固度，避免车辆高速行驶时标识出现松动脱落，也能在售后维修时方便拆卸，不会损坏安装位的周边饰件。对于带有ACC自适应巡航功能的车型，这类车标还需要匹配雷达波穿透的材质要求，标识的壁厚需要控制在均匀的2.5mm至3mm区间，壁厚差不能超过0.3mm，避免雷达信号出现折射干扰，影响巡航系统的探测精度。

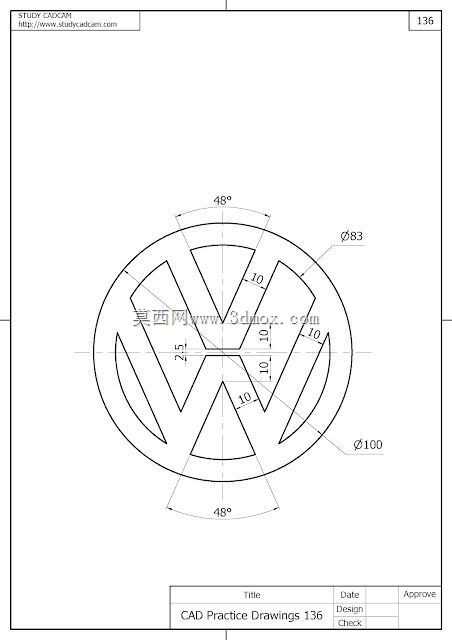

　　在建模过程中，首先通过草绘绘制外圆环和VW字母的平面轮廓，对所有转角位置做标准化的圆角处理，避免出现尖锐的几何棱角；之后通过拉伸、偏移命令生成实体结构，对正面的外观面做曲率连续的曲面处理，确保表面光影过渡顺滑，没有凹凸不平的褶皱；背面的安装卡扣、定位筋位采用一体化建模，和主体结构做布尔合并，保证整个零件的结构完整性。建模完成后需要做装配干涉检查，将标识导入整车前格栅的装配体中，验证标识和周边饰条的间隙是否均匀，通常周边间隙控制在1mm至1.5mm区间，和整车的外观DTS公差要求保持一致。

　　从工艺适配角度，这类车标通常采用ABS材质注塑成型，建模时需要预留0.5度至1度的脱模斜度，避免注塑脱模时出现表面拉伤；表面的金属质感可以采用电镀或者真空镀工艺实现，建模时需要在标识边缘预留0.2mm的工艺缺口，方便电镀过程中的挂具固定，减少工艺瑕疵。对于部分高配车型的发光车标版本，还需要在标识内部预留LED灯带的安装空间，壁厚设计需要兼顾光线的均匀漫射，避免出现局部亮斑的问题。
