异形中凹双锥螺旋变径弹簧三维结构

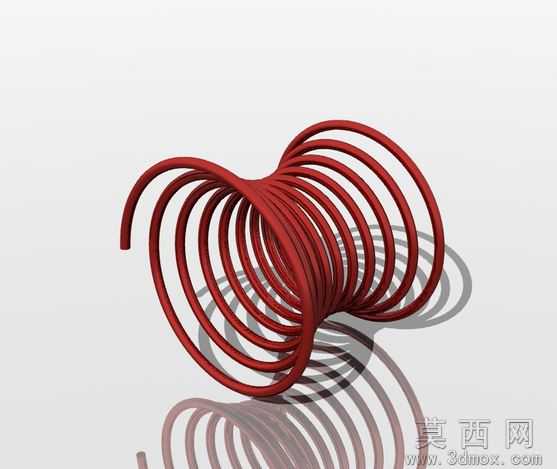

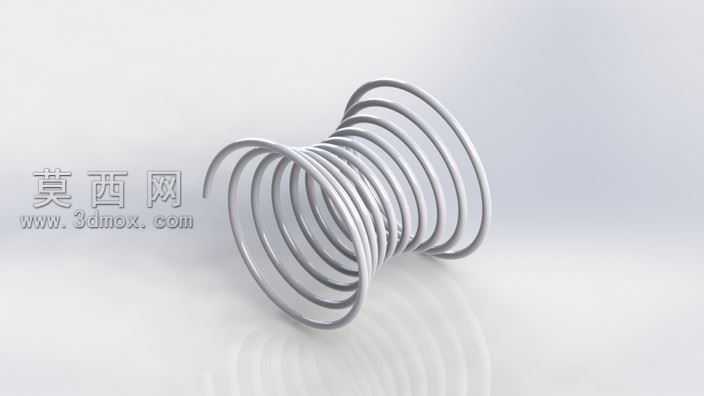

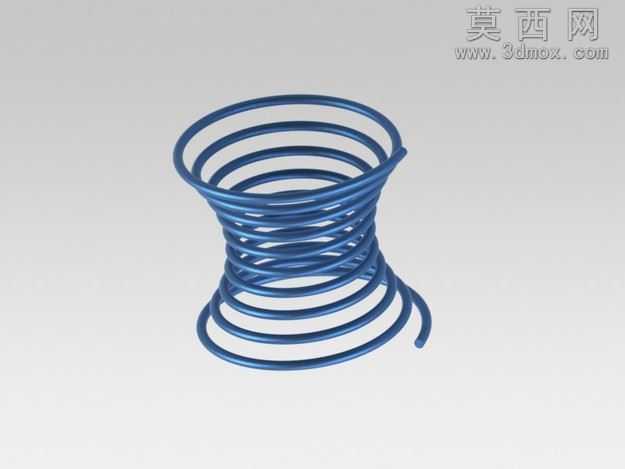

本作品为异形变径螺旋弹簧的三维建模成果，整体采用对称式双锥中凹的特殊螺旋结构设计，区别于常规等径圆柱弹簧的形态，弹簧圈径从两端向中部逐步收窄后再平缓过渡，形成类似沙漏的收腰轮廓，两端伸出的弹簧端头做了平滑的切边收尾处理，无尖锐棱角，整体线条流畅连贯，螺旋升角经过精准计算，每一圈簧丝的间距均匀过渡，既保证了螺旋结构的连续性，也还原了这类特殊弹簧的力学结构特征。建模过程中以螺旋线扫描为核心建模逻辑，首先根据设计尺寸绘制变径螺旋引导线，通过参数化控制不同轴向位置的螺旋直径，精准匹配两端大圈径、中部小圈径的轮廓变化，再绘制圆形簧丝截面沿引导线完成扫描生成实体，对两端端头做延伸裁剪处理，还原实际弹簧的端头形态，建模全程保证簧丝直径全程一致，无粗细不均、曲面褶皱的问题。材质与渲染阶段，为模型赋予哑光红色金属漆材质，模拟弹簧表面喷塑处理的质感，调整材质的粗糙度与反光参数，避免过度反光造成的结构失真，搭建柔和的影棚光照环境，添加柔和的地面投影，通过光影层次凸显螺旋结构的空间纵深感，清晰展现每一圈簧丝的弯曲形态与层叠关系，让观看者可以直观把握该异形弹簧的整体造型与结构细节。这类变径弹簧属于特殊定制的弹性零件，相比常规等径弹簧拥有更具针对性的刚度特性，在压缩行程中不同圈径的簧圈可以实现分级接触，获得非线性的弹力曲线，能够适配安装空间受限、对弹力变化有特殊要求的机械场景，建模过程中严格遵循弹性零件的设计规范，所有曲面过渡顺滑，无建模错误导致的结构干涉，可用于机械结构展示、弹性件选型参考、相关设备的装配模拟等场景，完整还原了该异形弹簧的结构特征与外观质感。
