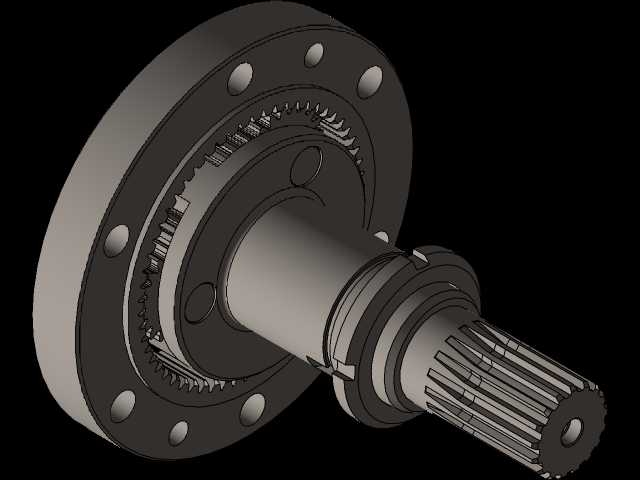

带连接法兰的花键轴行星传动组件

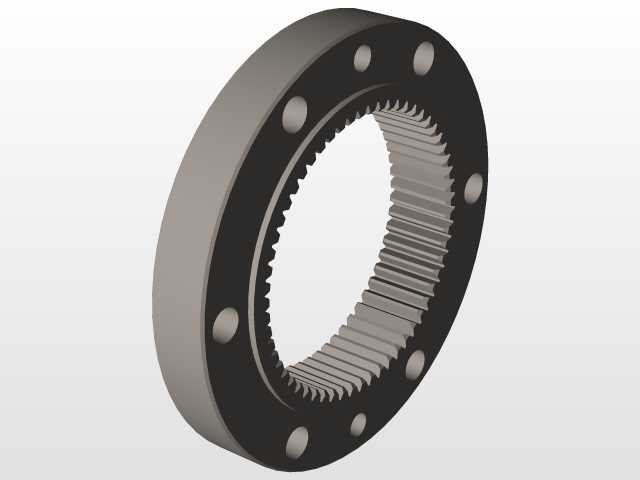

　　这套轴系传动组件的核心功能是在紧凑的径向空间内完成大扭矩的动力输入输出，常见于工程机械行走驱动、重型机床进给机构、风电偏航传动这类对安装空间有严格限制、同时对扭矩承载能力要求较高的场景。从结构布局来看，组件一端采用带均布安装孔的法兰式内齿圈作为固定端接口，法兰端面的通孔沿圆周均匀排布，安装时可通过螺栓直接与设备壳体的安装基面贴合锁紧，法兰端面与内齿圈基准端面的垂直度公差控制在0.02mm以内，能有效避免装配后齿圈偏载导致的轮齿早期磨损。内齿圈的轮齿采用渐开线齿形，齿向做了微量修形处理，可补偿装配过程中产生的微小角度偏差，同时降低重载工况下的齿面接触应力，延长轮齿使用寿命。

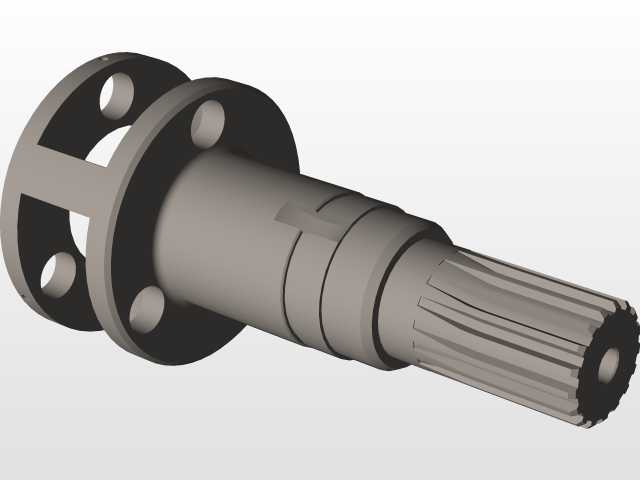

　　轴体部分采用阶梯轴结构设计，从法兰端向外依次布置了行星轮安装轴颈、轴承定位轴肩、密封安装位、外花键输出端，各轴段的直径根据承载扭矩的大小做了梯度变化，靠近法兰端的轴颈直径最大，用于承载行星轮啮合产生的径向分力，轴肩位置的圆角过渡经过优化，避免应力集中导致的轴体疲劳断裂。外花键端采用渐开线花键设计，相比矩形花键具备更高的对中精度和承载能力，花键齿的齿侧间隙控制在合理范围，既保证动力传递过程中无明显冲击，又能补偿热胀冷缩产生的尺寸变化。花键末端设计有中心工艺孔，既用于轴类零件加工时的顶尖定位，也可作为装配时的注油孔，方便花键副的润滑维护。

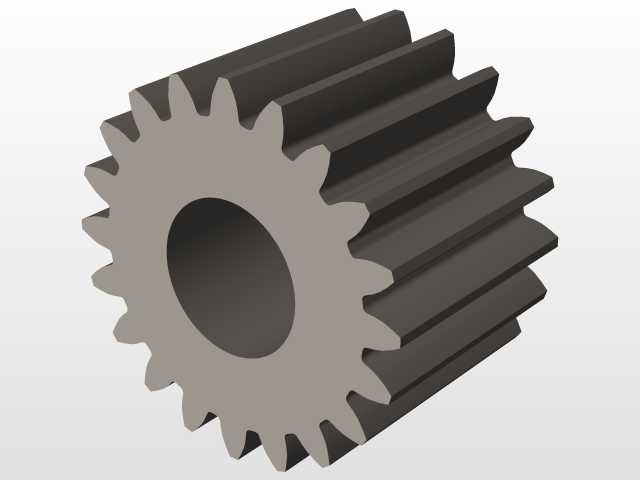

　　设计过程中优先考虑了组件的装配工艺性：内齿圈与轴体之间预留了足够的行星轮安装空间，行星轮的销轴安装孔与轴体轴线的平行度公差经过严格校核，保证行星轮在运转过程中与太阳轮、内齿圈的啮合接触斑点沿齿长方向分布均匀。轴承安装位的轴颈尺寸采用基孔制配合公差，装配时可通过热装工艺完成轴承的压装，避免敲击安装导致的轴承滚道损伤。密封安装位的轴段表面粗糙度控制在Ra0.8以下，保证旋转轴密封圈的唇口能与轴面紧密贴合，防止传动腔体内的润滑油泄漏，同时阻挡外界粉尘、水汽进入传动内部破坏润滑环境。

　　从安装边界来看，法兰端的安装孔分布圆直径是组件与主机连接的核心安装尺寸，设计时匹配了行业通用的安装孔距规格，可直接替换同规格的传统传动轴系组件，无需对主机安装基面做二次加工。轴体的总长度经过严格控制，保证外花键输出端伸出设备壳体的长度刚好匹配外接联轴器的安装深度，避免轴伸过长导致的悬臂弯矩过大，或是轴伸过短导致的联轴器连接不可靠。整个组件的径向最大尺寸为内齿圈法兰的外圆直径，在满足轮齿齿根强度要求的前提下，法兰外圆尺寸做了最小化设计，进一步压缩了组件的整体占用空间，适配安装空间局促的设备布局需求。

　　在实际工况运行中，这套传动组件可承受持续的重载扭矩传递，轮齿部分采用合金钢渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，可承受频繁的正反转冲击载荷。轴体材料采用调质处理的合金结构钢，各轴颈表面经过高频淬火处理，提高轴承配合面的耐磨性，避免长期运转后轴颈磨损导致的轴承跑圈问题。组件的润滑方式采用飞溅润滑，内齿圈与轴体之间的腔体可存储适量润滑油，运转过程中齿轮带起的润滑油可直接喷淋到啮合齿面和轴承位置，无需额外设计复杂的强制润滑油路，降低了配套设备的润滑系统复杂度。日常维护时仅需定期检查密封件的老化情况，按周期更换润滑油即可保证组件长期稳定运行，维护成本远低于同功率等级的其他传动结构。
