90度回转气动执行气缸结构设计

　　这款90度回转气动气缸，是气动自动化回路里常用的角行程执行部件，日常在轻工装配、包装线转位、工装夹具换位、阀门驱动这类需要固定角度回转输出的场景里出镜率很高。做结构设计的时候，首先要考虑的是现场安装的适配性，这类气缸常规采用圆柱式本体结构，端盖通过圆周均布的内六角螺钉完成紧固，本体外圆可以配合安装支架做抱箍式固定，也可以通过底部的安装孔做端面贴合安装，输出轴采用单出轴的圆柱轴伸形式，轴端可以配套加工扁位或者键槽，用来和负载摆臂、夹具转盘、阀杆等部件做扭矩传递，避免回转过程中出现打滑丢转的问题。

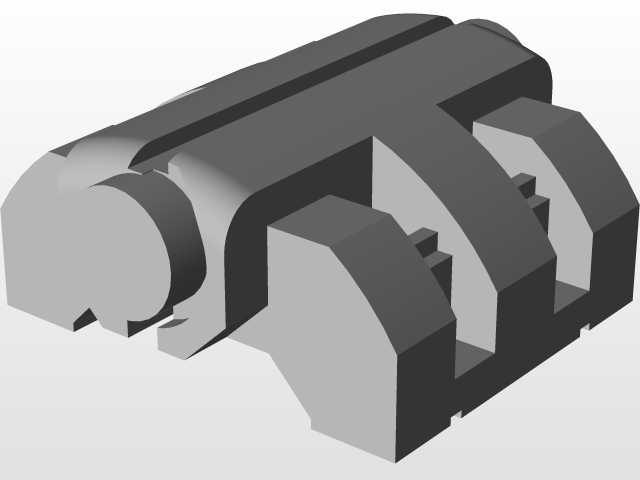

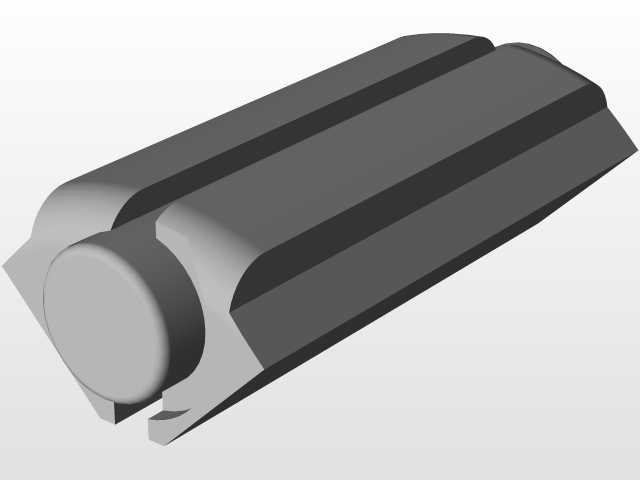

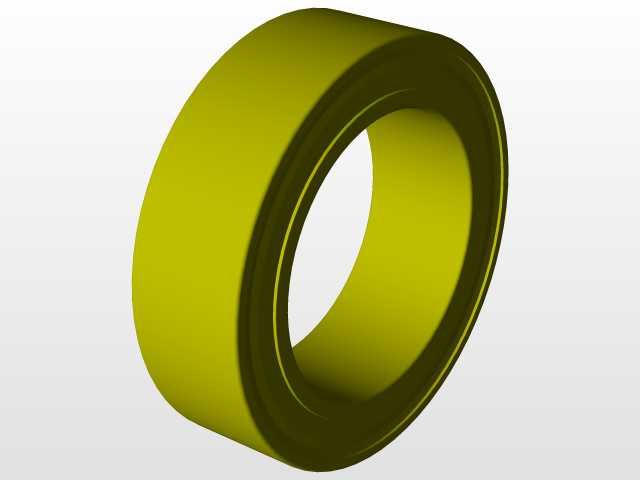

　　从功能实现逻辑来看，这类气缸内部通过气路驱动内部的活塞配合齿条或者叶片结构，把压缩空气的直线压力能转换成固定90度的回转扭矩输出，相比直线气缸搭配齿轮齿条的外置转位结构，集成式的回转气缸整体结构更紧凑，占用的安装空间更小，不需要额外设计传动连接结构，能大幅简化设备的整体布局。设计过程中要重点考虑回转角度的限位精度，端盖内部会设置硬限位结构，保证每次回转的终止位置偏差控制在允许范围内，同时要兼顾密封结构的可靠性，活塞和端盖处的密封件要选用耐气动回路油污、耐常规工况温度的材质，避免长期运行后出现漏气导致输出扭矩不足的问题。

　　在安装边界的考量上，这类气缸的本体外径、轴伸长度、安装孔的圆周分布尺寸，都要匹配常见的行业安装规格，方便用户直接替换同规格的现有产品，不需要重新加工安装位。输出轴的同轴度要做严格控制，避免带负载运行的时候出现偏磨，导致密封件提前失效或者输出卡顿。气缸的进出气口设置在本体侧面，接口规格匹配常规的气动快插接头尺寸，气路连接的时候不需要额外做转接，现场布线布管更便捷。

　　实际选型应用的时候，要根据负载的回转扭矩需求、回转节拍要求来匹配对应规格的气缸，这款90度回转的规格，刚好适配绝大多数需要直角转位的工位，比如包装线上的产品翻面、装配线上的工件换位、工装夹具的压紧摆臂驱动、小型蝶阀球阀的开关驱动，都能直接选用。相比电动回转执行器，气动回转气缸的响应速度更快，结构更简单，后期维护只需要定期检查密封件和润滑状态，不需要复杂的电控参数调试，在气动系统配套的自动化设备里适配性更强。设计建模的时候，要把各个零件的配合公差标注清楚，比如端盖和本体的配合公差、输出轴和端盖轴承位的配合公差、螺钉孔的位置度公差，这些细节直接影响产品装配后的运行顺畅度和使用寿命，同时要预留密封件的安装槽位，保证密封件压缩量在合理区间，既不会因为压缩量过大导致运行阻力过高，也不会因为压缩量不足出现漏气泄压的问题。
