商用肉类切碎切割用旋转刀组结构设计

　　这款旋转刀组主要面向商用食品加工场景，适配台式绞切设备的核心切削工位，日常可完成鲜肉切块、肉料剁碎、辅料切碎等加工工序，在熟食加工门店、中央厨房预处理工段、小型肉制品加工点都有广泛的适配空间，相比普通单片切刀，它的多刃弧形结构能在单次旋转周期内完成多次切削动作，加工效率提升明显，同时能避免肉料过度挤压导致的汁水流失问题，保证加工后肉料的口感与品相。从结构设计逻辑来看，刀组采用上部定位轴与下部刀盘一体化的布局思路，顶部的阶梯轴段是设备动力输出端的安装位，轴段上设计的环形卡槽用于配合轴端挡圈完成轴向限位，避免高速旋转时刀组出现轴向窜动，轴身的阶梯差结构能与设备传动腔的密封件紧密贴合，防止加工过程中肉屑、

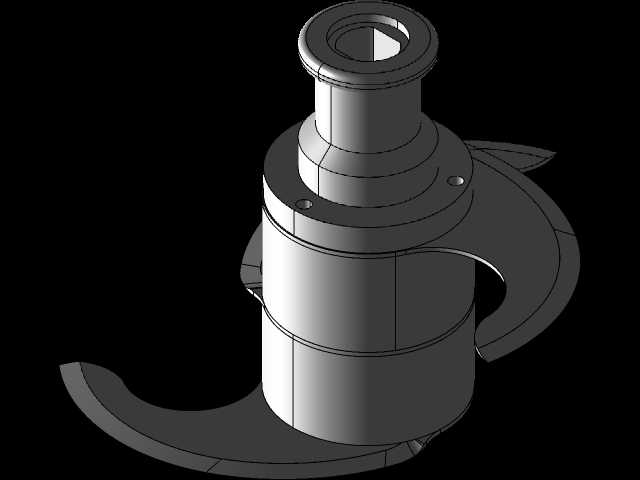

　　汁水渗入传动机构造成部件锈蚀或卡滞。刀盘主体采用圆柱基体承托三片弧形切削刃的布局，刀刃沿基体周向均匀分布，每片刀刃的曲面弧度都经过切削角度验算，刃口与刀盘基体的夹角设置为17度，这个角度既能保证刃口切入肉料时的锋利度，又能避免角度过小导致刃口强度不足，加工带筋腱的肉料时出现崩刃问题；刀刃的外沿与设备切削腔内壁预留1.2mm的安全间隙，既不会因为间隙过大导致腔壁残留肉料无法被切削，也不会因为间隙过小出现刀组旋转剐蹭腔壁的问题，降低运行时的异响与磨损。安装边界方面，顶部安装轴的直径适配常规20mm孔径的动力输出轴，轴段有效配合长度为35mm，刀组整体最大旋转直径为112mm，适配切削腔内径115-118mm的通用绞切设备，

　　安装时只需将轴段插入动力输出轴的定位孔，拧紧侧面的顶丝卡入轴身的定位凹坑，再扣上轴端挡圈即可完成固定，拆装维护十分便捷，日常打磨刃口时无需完全拆解设备，只需打开切削腔上盖即可对三片刀刃依次进行打磨保养。在实际运行过程中，刀组随动力轴做定轴旋转，弧形刀刃在旋转时会形成连续的切削面，肉料从进料口投入后，会在离心力与切削刃的带动下被持续卷入切削区域，被刀刃切碎的肉料会顺着刀刃的曲面弧度被甩向出料口方向，不会在刀盘基体处形成堆积堵料；刀盘基体表面做了光滑过渡处理，没有直角凹陷结构，能减少肉料残留，降低日常清洗的难度，符合食品加工设备的卫生设计要求。设计过程中还做了动平衡校验，三片刀刃的重量差控制在0.5g以内，高速旋转时不会出现明显的振动，

　　能降低设备传动轴承的负载，延长整套设备的使用寿命；刀刃部分采用可单独更换的结构设计，当某一片刀刃出现磨损或崩损时，只需拧下固定刀刃的两颗内六角螺丝即可更换对应刀片，无需更换整个刀组，能降低后期的使用维护成本。针对不同的加工需求，这款刀组还可以通过调整转速适配不同的加工效果，低转速运行时可以完成鲜肉切片、粗切肉丁的加工，高转速运行时可以完成肉糜剁碎、姜蒜等辅料切碎的加工，适配场景十分灵活。
