螺旋锥齿轮传动轴精密结构设计

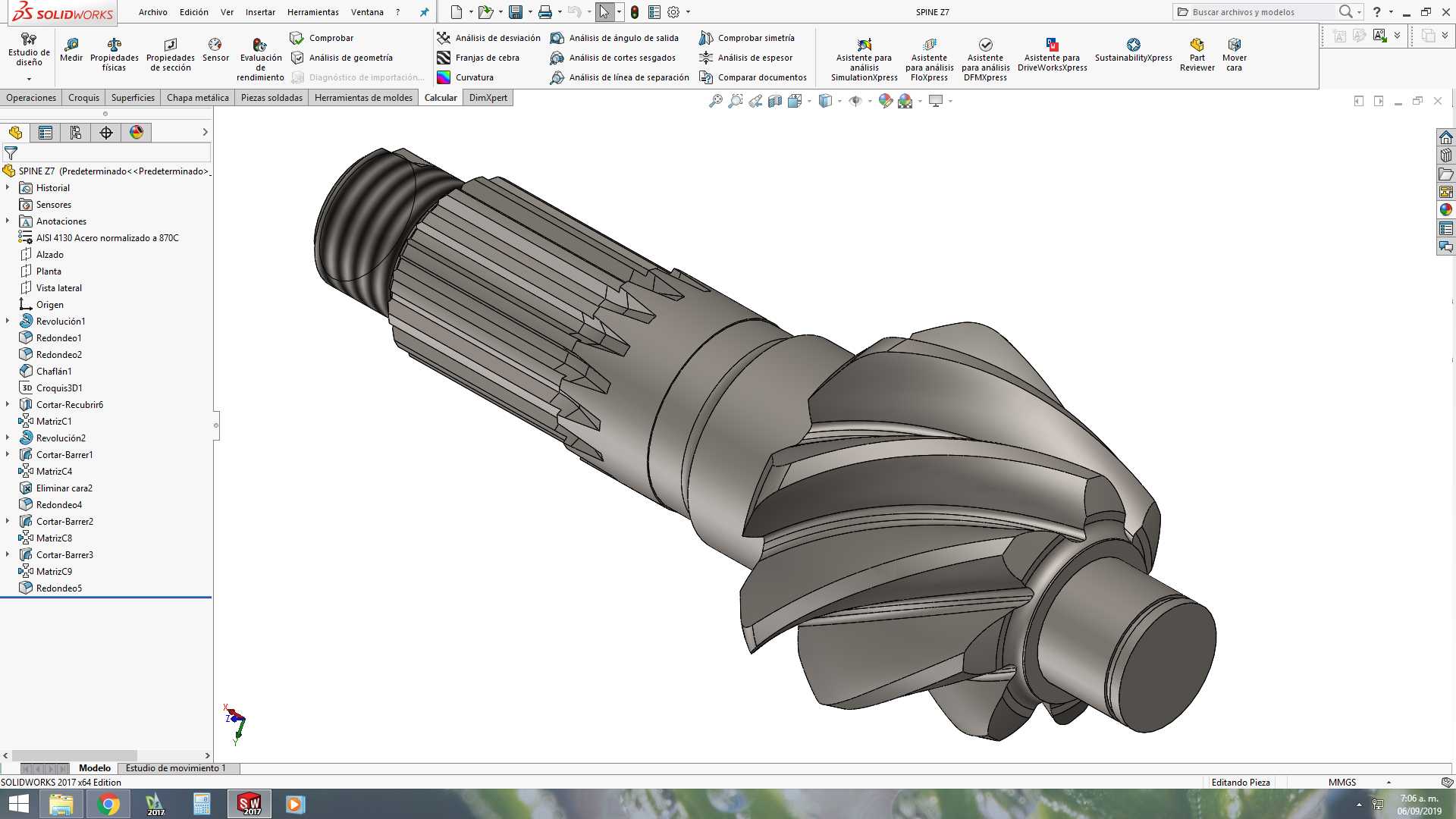

　　做传动结构设计快十二年，经手的螺旋锥齿轮轴少说也有六七十款，眼前这款带花键段的主动螺旋锥齿轮轴，是主减结构里最常见的核心传力件，这类零件的设计从来不是画个齿形拉个轴段那么简单，每一处结构尺寸都要和安装边界、载荷工况死死绑定。先从实际应用场景说，这类轴大多用在需要相交轴动力传递的场合，比如小型工程机械的驱动桥主减、农用机械的分动箱、工业减速机的正交传动端，和配套的从动螺旋锥齿轮啮合，把输入的扭矩换向90度传递给差速器或者下一级传动机构，和直齿锥齿轮比，螺旋齿的啮合重合度高，传动过程中至少有两对齿同时接触，运转起来噪音低、承载能力强，适合中高速、重载的连续运转工况。

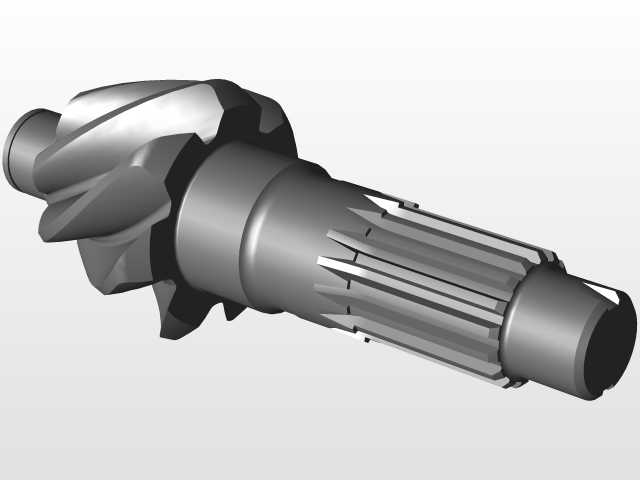

　　从结构设计逻辑来看，这款轴的分段完全是顺着安装和受力路径走的，最左端的外螺纹段，是用来锁紧轴端轴承内圈的，设计的时候螺纹的大径要比相邻的轴承安装轴颈小0.5到1毫米，方便装配的时候轴承能顺利推到位，不会被螺纹牙刮伤内圈配合面，螺纹的收尾处要做退刀槽，槽的圆角不能小于R0.5，避免热处理的时候应力集中开裂。紧挨着螺纹段的是渐开线花键段，这一段是动力输入的接口，一般用来连接联轴器或者输入法兰，选渐开线花键而不是平键，是因为花键的齿面接触应力分布更均匀，能传递更大的扭矩，对中性也好，能保证轴运转的时候的同轴度，减少齿面的偏载，设计花键的时候要注意齿侧的配合公差，还有定心方式的选择，多数重载场合用大径定心，加工精度更容易保证，装配后的同轴度误差能控制在0.02毫米以内。

　　花键段往右是轴承安装轴颈，这一段的尺寸公差要严格控制在k6级，表面粗糙度要达到Ra0.8，和轴承内圈是过盈配合，过盈量不能太大也不能太小，太大会导致轴承内圈涨大，游隙变小出现烧轴承的问题，太小会在重载下出现内圈跑圈，磨损轴颈。再往右的轴肩是轴承的定位面，轴肩的高度要低于轴承内圈的倒角高度，不然拆轴承的时候拉马没法勾住内圈，现场维修根本拆不下来，这是很多新手设计容易犯的错。再往右就是核心的螺旋锥齿轮齿部，这部分的参数设计是整个零件的核心，螺旋角一般选35度左右，压力角20度，齿面的接触区要调整到齿面中部偏小端的位置，不能偏到齿顶或者齿根，不然满载的时候会出现边缘接触，早期点蚀失效。齿部和轴是一体的，相比装配式的齿轮轴，整体结构的刚性更好，没有键连接的间隙，正反转换向的时候没有冲击，适合频繁正反转的工况。

　　齿部往右的短轴颈是用来安装另一端支撑轴承的，轴端要做倒角C2，方便装配的时候导入轴承座孔，整个轴的所有过渡圆角都要做圆滑处理，不能有清根或者尖角，因为这类轴要做渗碳淬火处理，表面硬度达到HRC58-62，心部硬度保持在HRC30-40，既有齿面的耐磨性，又有心部的韧性，能承受冲击载荷。安装边界方面，这类轴的总长度要匹配主减壳体的内腔深度，两端轴承的跨距要经过挠度计算，保证轴在最大扭矩下的弯曲变形量不超过0.05毫米，不然齿面啮合错位，会出现噪音大、齿面磨损快的问题。设计的时候还要考虑润滑的问题，轴承位置要留出油道，齿轮啮合位置要保证润滑油能甩到齿面，避免干摩擦。

　　实际选型的时候，要根据传递的额定扭矩、输入转速、传动比来确定齿部的模数、齿数，还有轴的最小直径，不能光凭经验选尺寸，要做弯扭组合强度校核，还要校核花键的挤压强度、螺纹的锁紧强度，每一个尺寸链都要算清楚，比如轴承安装到位后，齿轮的安装距要控制在±0.02毫米的公差范围内，不然啮合间隙不对，要么打齿要么发热。很多现场出的问题，比如主减异响、齿轮早期断齿，追根溯源都是设计的时候安装距没控制好，或者轴的刚性不足，满载下变形导致齿面偏载。这类一体螺旋锥齿轮轴的加工工艺也和设计紧密相关，粗加工后要做调质处理，半精加工后滚齿、拉花键，然后渗碳淬火，之后要磨轴承轴颈、磨齿，保证各个配合面的形位公差，齿部还要做配对研磨，保证接触区符合要求，不能加工完直接装配，不然接触区不对，用不了几百小时就会出故障。
