混凝土通风块成型生产设备结构模型

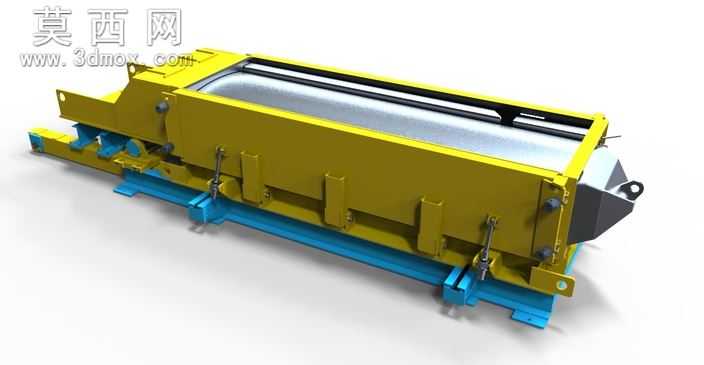

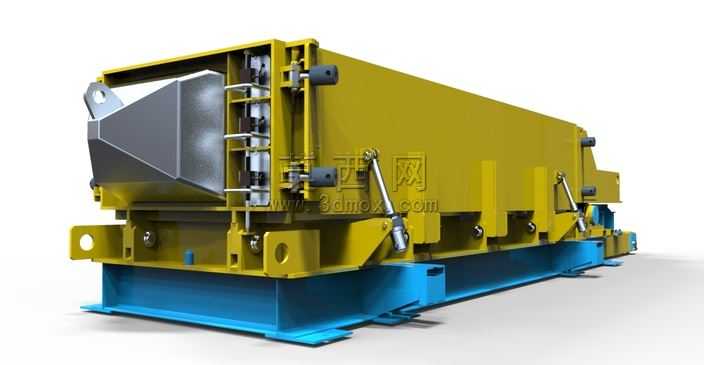

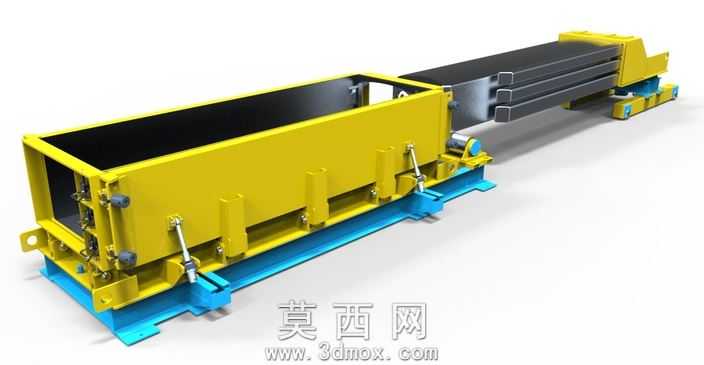

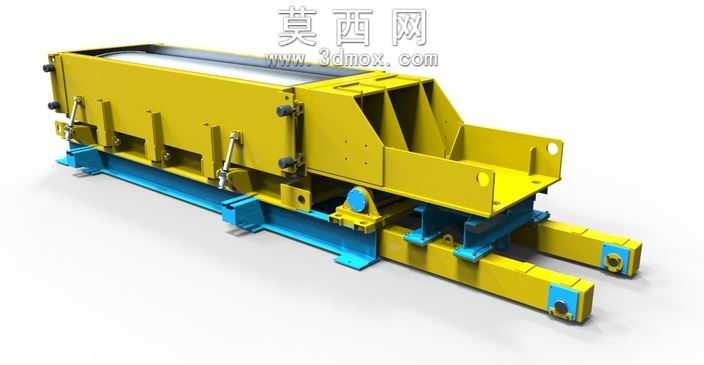

该三维模型围绕混凝土通风块的成型生产需求完成整体设计，建模阶段采用自底向上的装配逻辑，先对核心成型模腔、侧部锁紧机构、支撑机架、液压撑杆、底部安装底座等独立零件逐一完成参数化建模，严格对齐实际建材成型设备的尺寸比例，对模腔的棱角过渡、锁紧件的卡扣结构、机架的加强筋布局都做了精细化的几何还原，避免出现结构干涉、装配错位的问题。渲染阶段采用工业产品写实渲染方案，为主体模架部分赋予高饱和度的黄色金属漆材质，还原工业设备常用的防护漆面质感，为底部承托底座赋予蓝色防锈漆材质，为前端成型模头赋予哑光金属材质，为液压撑杆、锁紧螺栓等部件赋予亮面镀铬金属材质，通过不同材质的质感区分清晰呈现设备各部分的功能分区，同时添加柔和的环境漫反射光照，突出金属漆面的细微反光与结构棱角的阴影层次，让整体渲染效果贴近真实工业设备的视觉观感。结构设计上，设备整体采用分体式装配布局，底部为带安装孔的一体式焊接底座，保证设备运行时的结构稳定性，中部为长条形主模体框架，侧部均匀布置多组液压支撑与快速锁紧构件，可实现模腔的快速开合与脱模作业，前端为成型模头结构，精准匹配混凝土通风块的外形轮廓，保证成型后砌块的尺寸精度，侧部的气弹簧构件可辅助模体开合动作，降低操作阻力，各连接部位的螺栓、铰接结构都做了完整还原，清晰呈现设备的装配逻辑与运行原理。设计思路围绕混凝土通风块的批量生产需求展开，兼顾结构强度与操作便捷性，模体框架采用加厚钢板焊接结构，可承受混凝土浇筑与振捣过程中的侧向压力，避免模体变形，多组锁紧机构可保证合模时的密封性，防止漏浆问题，底部底座的安装孔设计可方便设备与生产场地基础的固定连接，整体结构布局紧凑，各功能部件排布合理，可直观展现混凝土通风块成型设备的完整构造，为相关设备的结构优化、生产制造提供直观的三维参考。
