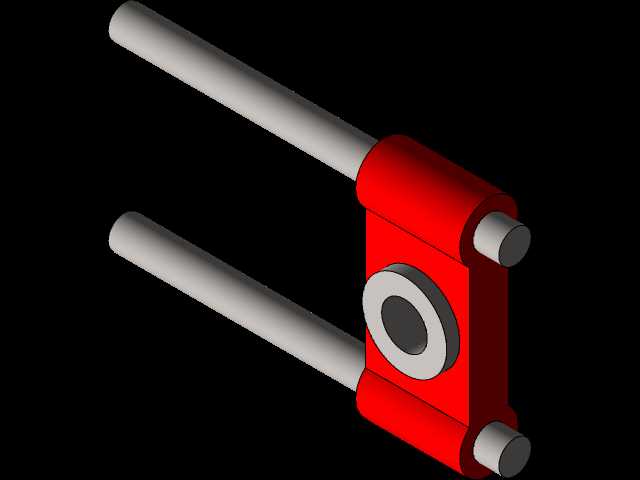

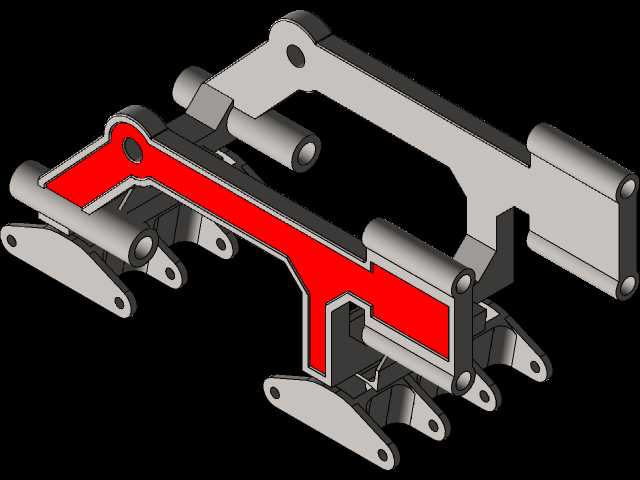

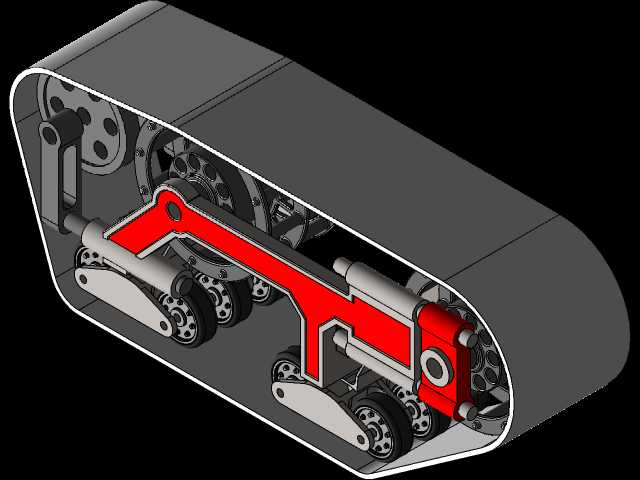

这套履带行走机构的轮组悬挂结构,主要适配小型履带式作业装备的行走端需求,常见于小型工程巡检机器人、农用微型作业机具、狭小空间搜救设备的底盘行走段,核心作用是在非平整铺装路面通行时,通过轮组的自适应浮动抵消路面起伏带来的冲击,避免履带脱轨同时保证履带与地面的有效接触面积,降低行走过程中的动力损耗。从结构布局来看,整套轮组集成在履带环内部,主承重摆臂采用高强度合金材质的箱型截面设计,摆臂的铰接点设置在靠近驱动轮侧的固定机架位,摆臂末端串联多组负重轮,每两个负重轮通过独立的小摇臂与主摆臂连接,形成二级缓冲的浮动结构,当遇到路面凸起时,靠近凸起位置的负重轮会先绕小摇臂转轴向上抬升,若凸起高度超过单轮浮动行程,主摆臂会绕主铰接点整体抬升,
保证其余负重轮依旧贴合履带内侧,不会出现局部轮组悬空导致的履带张力骤变。设计过程中优先考虑了履带的包角约束,驱动轮与导向轮的中心距按照履带节距的整数倍匹配,避免履带装配后出现节距错位导致的啮合异响,主摆臂的摆动行程做了硬限位设计,限位块布置在摆臂上方的机架内侧,防止摆臂抬升量过大导致履带下侧松弛脱轨,同时摆臂与机架之间预留了阻尼元件的安装位,可根据整机重量匹配对应刚度的弹性阻尼件,吸收路面冲击带来的振动,避免振动直接传递到上部搭载的作业设备。安装边界方面,整套轮组的横向宽度控制在履带内侧净空尺寸以内,两侧轮组的安装法兰与机架侧板的连接孔位采用等间距排布,可适配不同宽度的履带底盘改装需求,

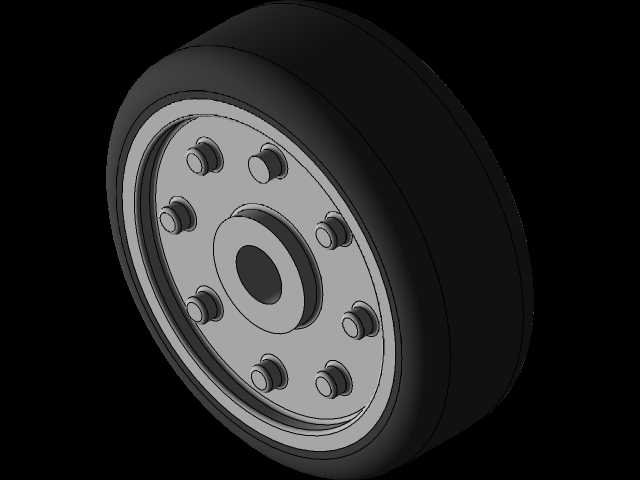

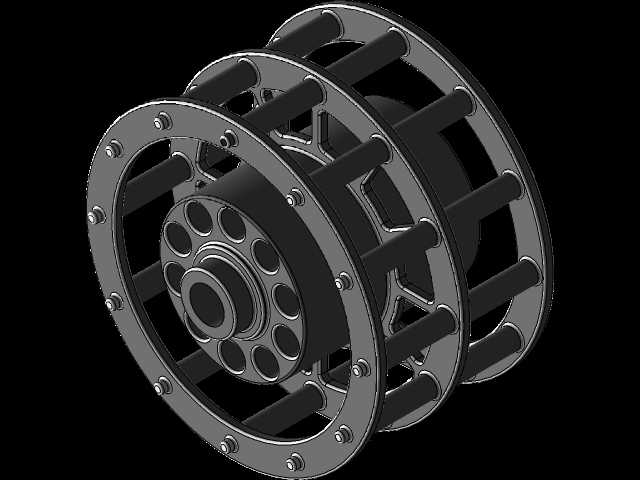

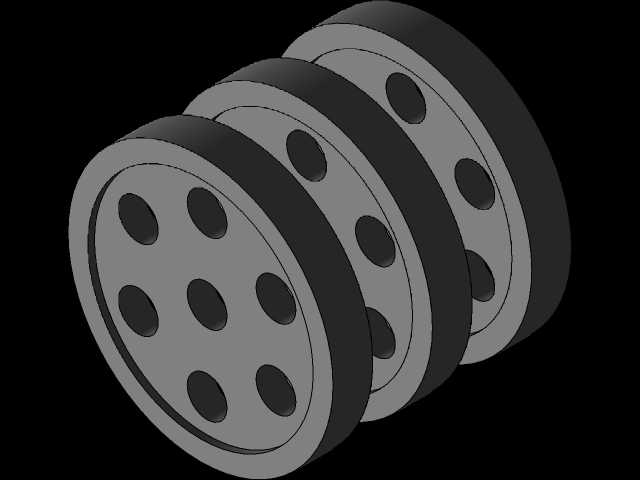

驱动轮的连接轴伸尺寸按照通用小型行走液压马达或者伺服电机的输出轴规格设计,不需要额外做转接法兰即可完成动力对接,导向轮侧预留了履带张紧机构的安装空间,张紧行程覆盖三个履带节距的长度,可抵消履带长期使用后的塑性伸长量,不需要频繁拆卸履带即可完成张紧度调整。负重轮的轮缘采用圆弧面设计,与履带内侧的导向筋配合时可自动对中,避免行走过程中履带出现横向窜动,轮组内部的转动副全部采用密封式轴承,可适应多尘、泥泞的作业环境,不需要频繁加注润滑脂维护。整套结构的受力路径经过多轮迭代优化,地面支撑力通过负重轮传递到小摇臂,再汇总到主摆臂,最终通过主铰接点传递到主机架,所有受力节点的应力值都控制在材料屈服强度的三分之一以内,保证长期重载行走时不会出现结构变形,同时在保证结构强度的前提下,对主摆臂的非受力区域做了减重槽设计,降低整套行走机构的自重,提升整机的有效载荷占比。
