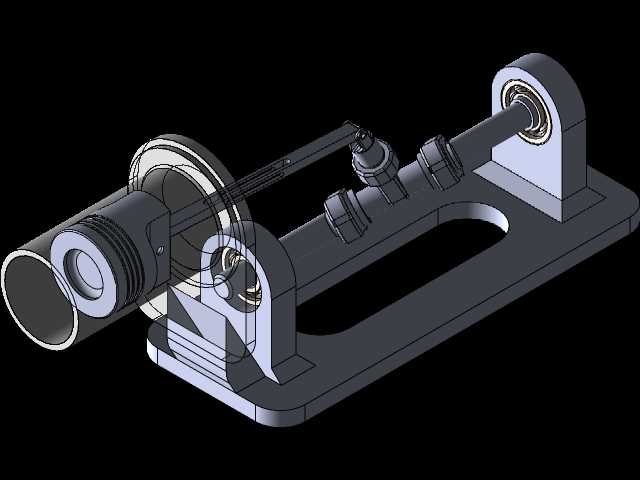

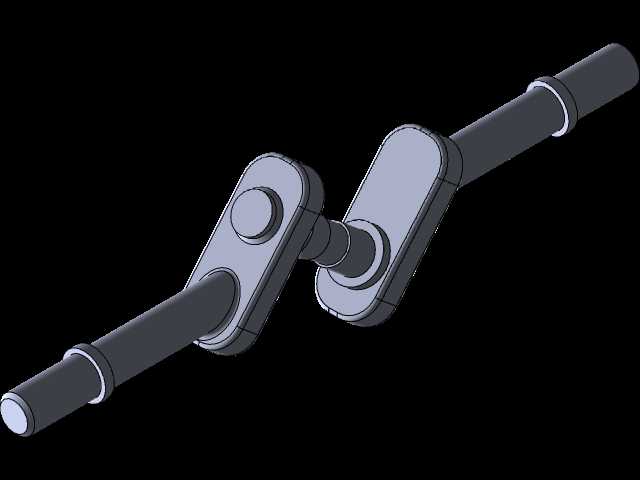

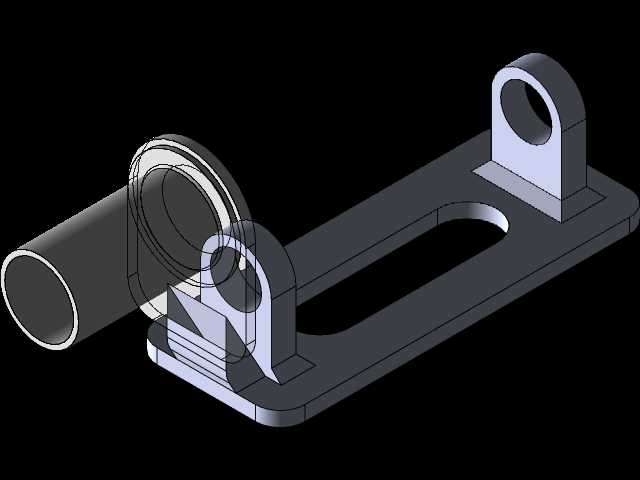

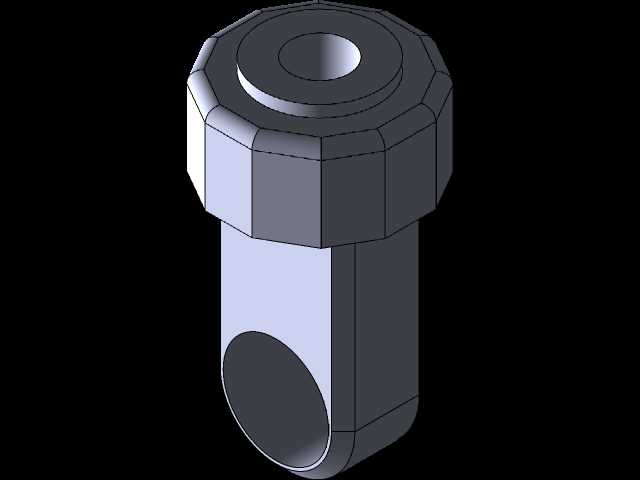

这套曲柄连杆活塞传动结构,核心是把旋转轴的圆周运动,通过连杆的铰接传动,转化为活塞组件的直线往复运动,是内燃机、往复泵、冲压设备里最经典的运动转换单元,在职业院校机械原理教学、小型动力设备原型验证、自动化生产线往复执行机构改造场景中都有广泛应用。从结构布局来看,整套机构采用卧式安装设计,底部是一体化铣削成型的安装底座,底座上预留了两组轴承座安装位,分别支撑曲轴的主轴颈部分,轴承座采用剖分式压紧结构,方便后期拆装维护和轴系间隙调整,底座上的长圆形镂空槽一方面是为了减轻整体自重,另一方面可以避让连杆运动过程中的摆动轨迹,避免运动干涉。曲轴部分采用偏心轴颈设计,偏心距直接决定了活塞的行程长度,轴颈位置加工有润滑油道预留孔,

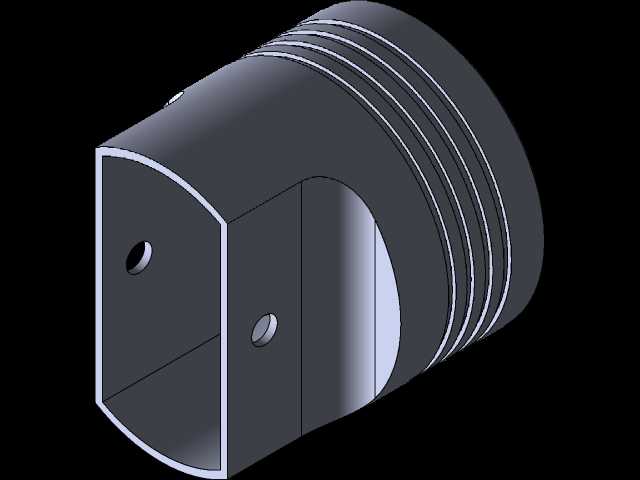

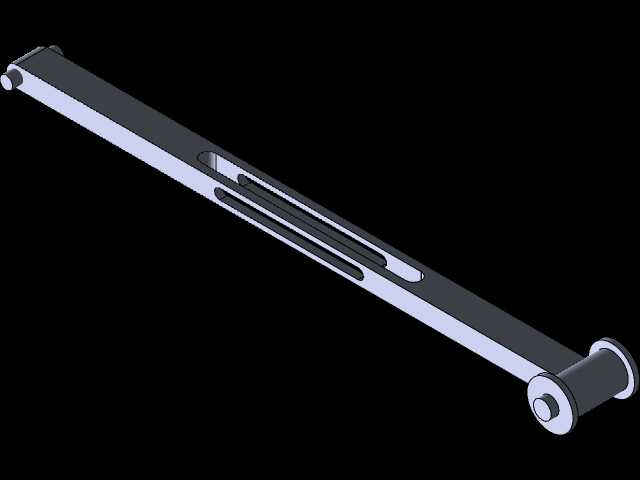

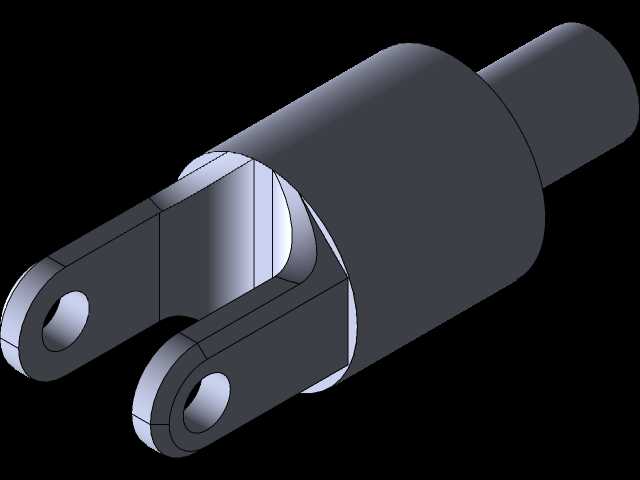

可对接油路实现铰接位置的持续润滑,降低长期运转的磨损量。连杆组件两端分别采用铰接结构,大端包裹曲轴偏心轴颈,小端通过活塞销连接活塞本体,连杆杆身采用工字型截面设计,在保证抗弯抗扭强度的前提下尽可能降低自身重量,减少高速运转时的惯性冲击。活塞部分采用圆柱筒状结构,外圆预留了活塞环安装槽位,可配合密封环实现缸体内部的气密封或者油密封,活塞端面设计有连接凸台,和活塞销采用过渡配合,保证传动过程中无旷量。设计过程中首先要确定的是运动行程参数,根据目标应用场景的往复运动距离,反推曲轴偏心距,再结合连杆摆动角度的限制,确定连杆的中心距,避免连杆摆动角度过大导致侧向分力过高,加剧活塞和缸壁的磨损。安装边界方面,整套机构的底座安装孔采用对称布局,
横向安装孔距适配常规120mm间距的型材安装槽,纵向总长度控制在280mm范围内,曲轴输入端伸出轴承座的长度预留了30mm,可直接连接联轴器对接驱动电机或者手摇输入轴,活塞端的外圆直径为50mm,可直接适配标准内径的缸筒组件,不需要额外做转接法兰。在实际教学演示场景中,这套结构可以直观展示曲柄连杆机构的死点位置、运动速度变化规律、传力特性,帮助学习者理解往复运动和旋转运动转换的核心原理;在小型设备改造场景中,这套结构可以直接作为往复执行单元,搭配调速电机实现不同频率的直线往复动作,用于小型物料推送、表面滚压、工位节拍驱动等工序。结构设计时充分考虑了加工工艺性,所有轴类零件都采用回转体结构,可直接通过普通车床加工完成,底座、
轴承座等板类零件采用铣削加工即可,铰接位置的销孔采用配做工艺,保证装配后的同轴度要求,避免运动过程中出现卡滞。整套机构的运动副全部采用转动副连接,没有复杂的凸轮或者齿轮结构,运转可靠性高,维护成本低,只需要定期在铰接位置加注润滑脂即可长期稳定运行,适合作为基础机械结构的教学演示载体,也可作为小型动力设备的核心传动单元进行二次开发,根据不同的负载需求调整轴径、连杆截面尺寸和活塞直径,适配不同的工况负载要求。
