帕莱塔斯地区涡轮机结构三维设计

　　这套涡轮机结构的三维建模，最初是针对帕莱塔斯区域小型分布式动力输出场景做的方案推演，这类设备在当地多被配套在小型加工厂的自备动力站、偏远村落的微型发电单元里，不需要复杂的外接管网配套，靠低压蒸汽就能完成动力输出，适配当地零散的动力需求，不用搭建大型汽轮机组的配套基建，单台设备就能独立完成从蒸汽输入到旋转动力输出的全流程。

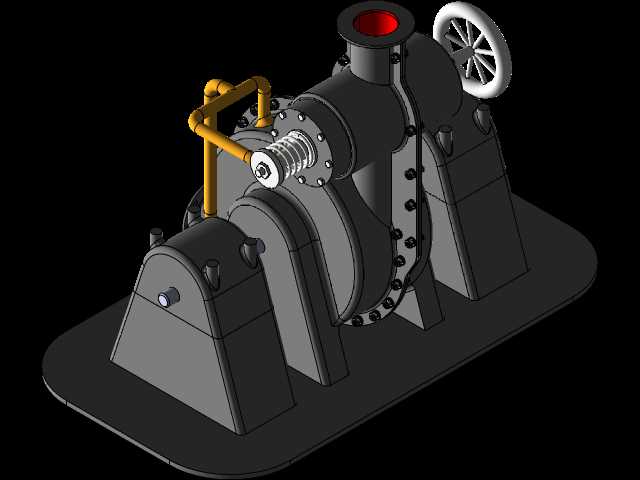

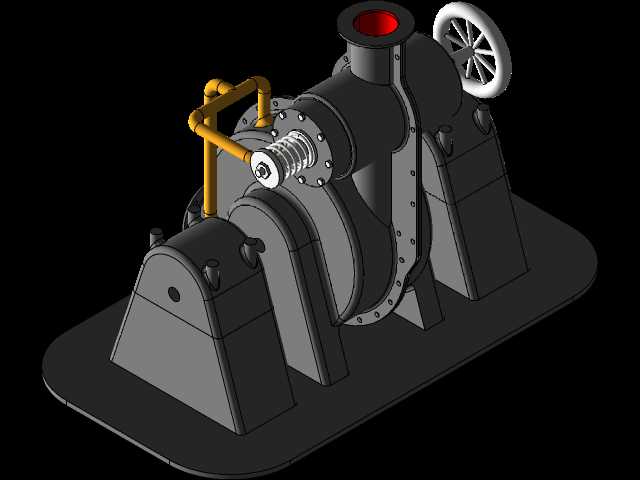

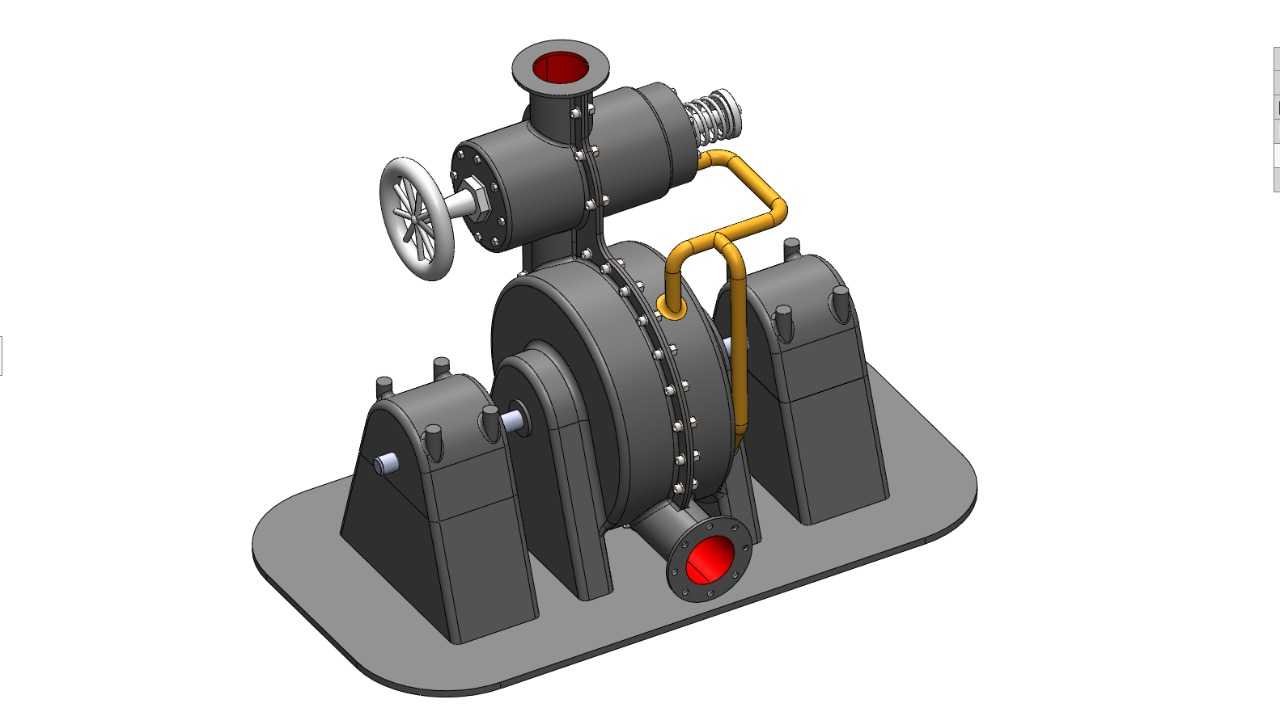

　　从实际功能落地的角度看，设备核心是靠蒸汽冲击转子完成能量转换，顶部的红色接口是蒸汽输入端口，外接蒸汽管路后，高压蒸汽顺着缸体内部的流道冲击转子叶片，带动主轴旋转输出扭矩，侧面的手轮结构是用来调节进汽开度的，转动手轮就能带动内部的阀芯调整通流面积，以此控制输出转速和扭矩大小，手轮旁的弹簧组件是阀芯的复位结构，当调节力撤销后能自动回到初始开度，避免出现飞车风险。缸体侧面的黄色管路是旁通泄压管路，当缸内压力超过阈值时，蒸汽会顺着这组管路回流到减压腔，避免缸体承压过高出现密封失效，所有管路的弯折角度都做了圆弧过渡，减少蒸汽流动过程中的压损，提升能量转换效率。

　　做结构设计的时候，最先敲定的是机座的安装边界，整个设备的安装底板是一体化的铸铁结构，底部预留了四个地脚螺栓安装孔，孔位间距按照常规小型动力设备的安装基座尺寸做了匹配，不需要重新做基础改造就能直接固定在现有水泥台面上，底板的厚度做了加强处理，能抵消转子高速旋转带来的振动，避免运行过程中出现设备移位。缸体部分采用的是剖分式结构，上下缸体用一圈螺栓紧固连接，密封面做了止口设计，装配的时候能自动定位，不需要反复调整同轴度，后期检修的时候只需要拆开上缸就能直接取出转子，不用拆解整个外部管路，能大幅缩短现场维护的停机时间。

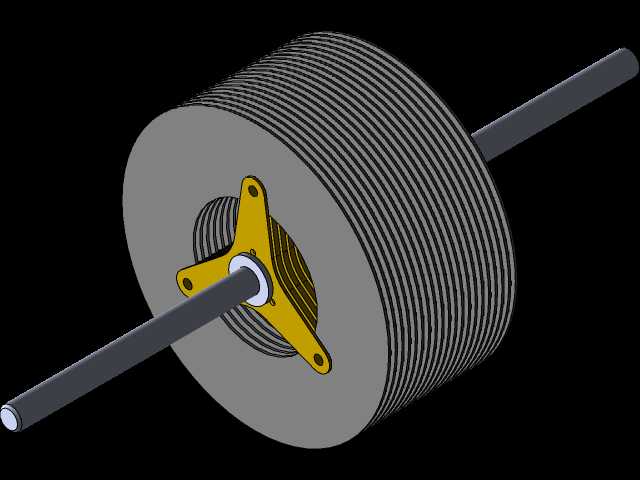

　　转子部分的装配间隙是建模时反复校核的重点，转子和缸体内壁的间隙控制在合理范围内，既不能太大导致蒸汽漏流损失效率，也不能太小避免热胀冷缩后出现擦缸故障，主轴两端的支撑座集成在机座上，和底板是一体化铸造的，保证两个支撑点的同轴度，减少主轴运行时的径向跳动。手轮调节机构的传动副做了防尘设计，外露的螺纹部分有护套遮挡，避免车间里的粉尘进入螺纹缝隙导致调节卡涩，弹簧的预紧力按照最大进汽压力做了匹配，保证超压时能可靠泄压，正常运行时不会出现误动作。

　　从安装尺寸来看，整个设备的横向宽度控制在小型厂房的通道通行范围内，运输的时候不需要拆解就能通过常规的车间门，高度方向也适配现有车间的管路排布，顶部的蒸汽接口位置和常规低压蒸汽管路的安装高度对齐，现场接管的时候不需要额外加装弯头调整位置。侧面的动力输出轴端预留了联轴器安装位，能直接对接发电机、小型加工设备的输入轴，不需要额外加装过渡连接结构，降低现场安装的适配成本。

　　建模过程中所有的装配关系都按照实际生产的装配逻辑做了约束，比如螺栓的紧固顺序、密封件的安装位置、运动部件的行程范围都做了对应设置，能直接用来做装配工艺的模拟，也能导出工程图用于生产加工，所有的壁厚、圆角尺寸都参考了同类型成熟设备的参数，没有出现结构强度不足或者冗余过重的问题，缸体的壁厚既能承受额定工作压力，也不会因为过厚导致设备整体重量过大，增加运输和安装的难度。
