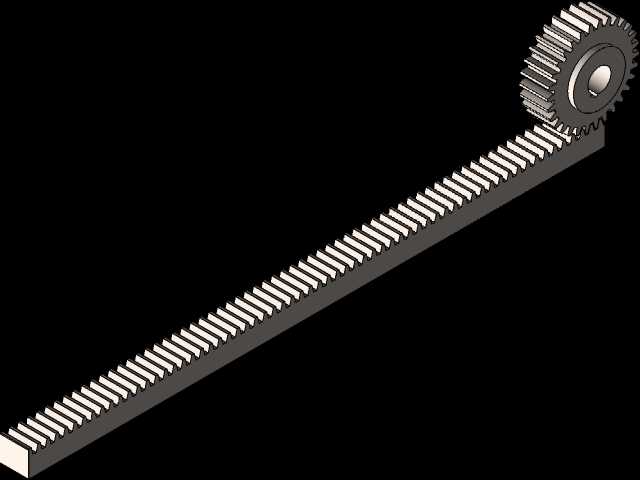

齿轮齿条直线传动啮合结构

项目分类:齿轮 发布时间:2022-01-21 ID:512242
  • 齿轮齿条直线传动啮合结构

  这套齿轮齿条啮合结构,是直线传动场景里应用极广的机械传动单元,日常在长行程直线送料机构、机床轴向进给单元、自动化仓储堆垛设备的行走驱动、升降平台的竖向传动段都能见到这类结构的身影,相比丝杠传动、同步带传动,它的单段行程适配性更强,能通过多段齿条拼接实现数十米级的长距离动力传递,负载耐受能力也更适配中重型设备的传动需求,不会像长丝杠那样出现高速运转下的挠性变形问题,传动刚性表现更稳定。

  从功能特性来看,这套结构依靠轮齿与齿条齿的连续啮合实现旋转运动与直线运动的双向转换,既可以把齿轮端输入的旋转扭矩转化为齿条端的直线推力,也能将齿条端输入的直线位移转化为齿轮端的旋转输出,传动过程的同步性表现优异,齿侧间隙控制在合理区间时,重复定位精度能满足多数工业设备的传动要求。结构本身的容错性较好,安装时只要保证齿轮与齿条的啮合中心距在公差范围内,即使存在小幅的安装面平行度偏差,也能通过轮齿的修形余量补偿,不会出现卡滞、打齿的问题,日常维护只需要定期在齿面涂抹润滑脂,就能保证长期运行的磨损量在可控范围内,相比其他直线传动部件,后期运维成本更低。

  设计这套结构时,首先要匹配传动端的负载与运行速度要求,确定齿轮的模数、齿数以及齿条的对应齿形参数,保证轮齿的接触强度、弯曲强度能覆盖设备的峰值负载,避免重载工况下出现断齿、齿面点蚀的失效问题。齿轮部分采用辐板式结构,中心预留标准轴孔与键槽位,能直接与驱动电机输出轴、减速机输出端配合安装,不需要额外设计转接法兰,减少传动链的累计间隙;齿条部分采用矩形截面的型材基体,背面预留沉头安装孔位,能直接通过螺栓固定在设备的安装基准面上,安装时不需要额外做复杂的基面加工,只要保证齿条安装面的直线度、齿轮安装轴线与齿条长度方向的垂直度满足公差要求,就能实现顺畅啮合。

  尺寸与安装边界方面,齿轮的分度圆直径根据传动比要求确定,齿宽比齿条的齿宽大2到3毫米,补偿安装时的轴向错位量,避免轮齿端面与齿条侧边发生剐蹭;齿条的单段长度根据常规加工工艺设定,拼接处做齿形对位处理,保证拼接位置的齿距误差不超过单齿公差的三分之一,避免运行到拼接位置时出现传动冲击。安装时齿轮与齿条的中心距要控制在分度圆相切的基准值±0.1毫米范围内,齿侧间隙根据运行速度调整,低速重载场景留0.1到0.2毫米的侧隙补偿热变形,高速轻载场景可以适当缩小侧隙提升传动精度,齿条安装面的平面度公差控制在每米0.05毫米以内,避免局部位置啮合过紧加剧磨损。

  实际应用中,这类结构常搭配伺服电机、行星减速机使用,在桁架机械手的X轴长行程行走、龙门加工中心的横梁进给、立体车库的载车板升降机构里,都能稳定输出动力,面对多粉尘、少量切削液飞溅的车间工况,只要加装简单的齿面防护盖板,就能避免杂质进入啮合面造成异常磨损,整体的环境适配性比精密直线导轨搭配丝杠的传动方案更强,在中长行程、中重载的直线传动场景里,是性价比极高的传动结构选型方案。建模过程中严格按照渐开线齿形的标准参数生成齿廓,保证啮合时的接触线长度符合设计要求,所有安装孔位、轴孔的尺寸都符合通用机械设计的标准规范,能直接导入装配体中做干涉检查、运动仿真,验证传动过程的行程范围、极限位置是否与整体设备的设计边界匹配,减少实际加工装配时的出错概率。
