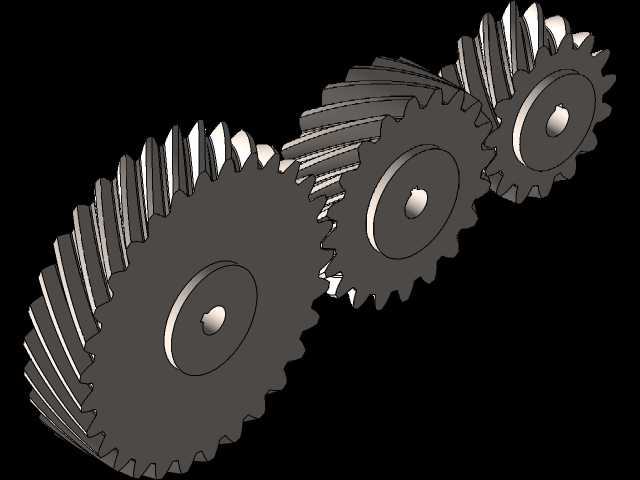

多级交错啮合螺旋齿轮传动结构

　　这套螺旋齿轮组采用三级交错轴啮合布局，区别于常规直齿圆柱齿轮的平行轴传动形式，可在空间交错的传动轴之间完成动力与转速的传递，适配设备内部轴系布局受限、无法采用平行轴排布的紧凑安装场景。在实际工业应用中，这类螺旋齿轮结构常被用于轻工输送设备、小型机床进给机构、自动化生产线的分动模块中，相比直齿传动，其轮齿啮合过程是渐进式的，齿面接触线沿齿宽方向逐步延伸再逐步脱离，不会出现直齿传动整齿突然啮入啮出的冲击问题，运行过程中传动噪音更低，齿面承载的接触应力分布更均匀，可承受更高的瞬时冲击载荷，适合中低速、有一定传动平稳性要求的动力传输工位。

　　从设计思路来看，这套齿轮组的每一级齿轮都采用了统一的法向模数与压力角参数，保证啮合过程中齿面的正确共轭接触，避免出现卡滞、齿面偏磨的问题；轮齿的螺旋角经过匹配计算，确保交错轴啮合时的轴向力方向可根据安装需求进行调整，可通过轴承选型抵消部分轴向载荷，降低支撑轴承的轴向受力负载。齿轮的轮毂部分采用了等厚度辐板设计，中心开设标准光孔用于轴系配合，孔边预留了键槽安装位置，可通过平键实现与传动轴的周向固定，传递额定扭矩；辐板与齿圈、轮毂的过渡位置均设置了铸造圆角，既可以降低加工过程中的应力集中，也能减少热处理环节的变形概率，提升零件的成品率与长期运行的结构强度。

　　在安装边界方面，这套三级齿轮组的中心距经过严格校核，每一级啮合副的轴交角匹配对应螺旋角参数，安装时需要保证各传动轴的平行度（针对同平面啮合级）与交错角精度，轴系的支撑轴承需预留合适的轴向游隙，抵消齿轮运行过程中因发热产生的轴向膨胀量，避免轮齿出现卡滞或过度磨损。齿宽参数的设计兼顾了承载能力与安装空间需求，不会因为齿宽过大导致轴系悬臂过长引发挠度变形，也不会因为齿宽过小导致齿面接触应力超标，在常规的润滑条件下，可长期稳定传递额定功率，日常维护仅需定期检查齿面磨损情况、补充润滑脂即可，无需频繁拆解更换。

　　不同于常规的平行轴斜齿轮传动，这套交错轴螺旋齿轮组可实现非平行轴之间的动力换向，不需要额外增加锥齿轮等换向零件，可有效压缩传动机构的整体占用空间，在小型自动化设备、包装机械的分动箱设计中，这类结构可大幅简化整体传动链路，减少零件数量，降低设备的装配复杂度与后期维护成本。建模过程中严格遵循渐开线齿廓的生成逻辑，轮齿的螺旋线扫掠路径完全匹配设计螺旋角，齿根过渡曲线采用标准圆角处理，还原真实零件的加工特征，可直接用于传动机构的运动仿真、干涉检查，也可作为同类传动结构设计的参考模板，辅助设计人员快速完成轴系布局与承载能力校核。
