SolidWorks练习用轮式连接构件结构设计

　　本次呈现的轮式连接构件，是机械结构设计入门阶段用于特征建模、装配约束练习的典型实操案例，对应机械设计基础训练中连杆轮组类构件的全流程设计逻辑，可帮助从业者快速掌握拉伸、切除、圆角、装配配合等核心建模操作的工程化应用思路。从实际应用场景来看，这类双轮连接臂结构常作为小型输送线的侧边导向轮组、轻型移动工装的承载轮架、教学演示设备的行走支撑单元使用，也可经过尺寸调整后适配小型AGV的从动轮安装支架、物料周转车的侧部导向组件，在轻工输送、小型工装治具、教学实训设备领域有着广泛的练习参考价值。

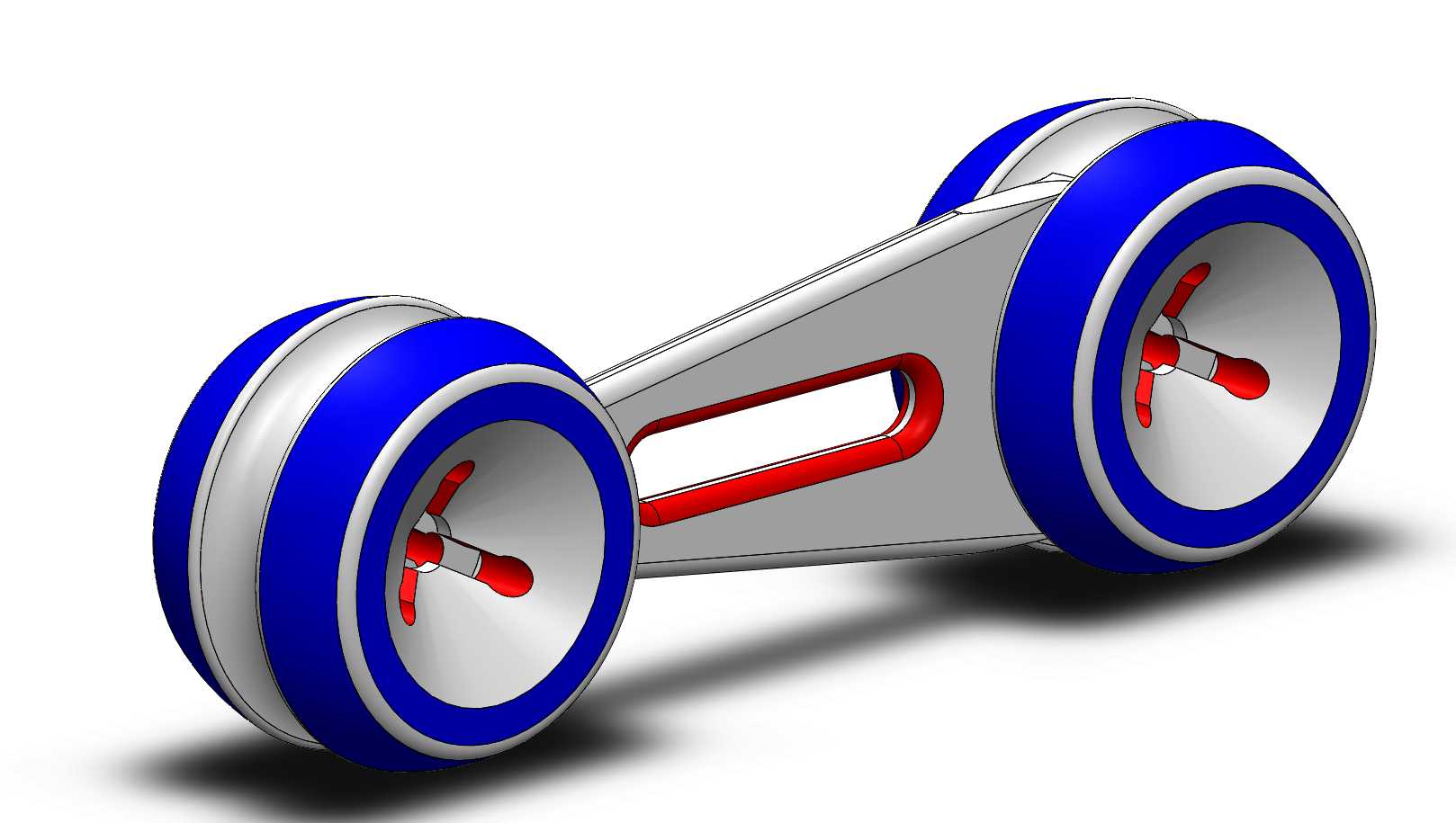

　　从功能特性层面拆解，该构件核心功能是通过一体化的连接臂实现两个轮体的同轴度约束，同时臂身开设的长条形镂空槽一方面用于降低整体构件重量，减少材料冗余，另一方面可作为安装调节位，适配不同安装间距的固定需求，实现轮组与主设备之间的位置微调。轮体采用外圈包覆、内圈支撑的分层结构，蓝色外圈可对应工程实际中的聚氨酯包胶层，用于降低行走过程中的噪音、增大接触摩擦力，内圈的金属支撑结构则保证轮体的径向承载能力，避免长期受压出现形变。臂身与轮体的连接位置设置了轴孔配合位，可适配标准销轴实现轮体的自由转动，销轴端部可加装卡簧槽位实现轴向限位，防止轮体在转动过程中出现窜动脱落。

　　设计思路上，该构件采用自上而下的建模逻辑，首先确定两个轮体的中心距作为核心尺寸基准，中心距的设定需要匹配实际应用场景中的跨距需求，比如作为导向轮使用时，中心距需要略大于导向轨道的宽度，保证两个轮体可分别贴合轨道两侧面实现滚动导向；作为承载轮架使用时，中心距需要匹配设备底部的安装空间，避免与其他结构件产生干涉。确定中心距后，先绘制连接臂的主体轮廓草图，臂身的截面厚度需要根据承载重量计算，常规轻型应用场景下厚度设置在8-12mm即可满足10kg以内的承载需求，臂身与轮体连接的位置做加厚处理，提升轴孔位置的结构强度，避免长期受力出现开裂。镂空槽的设计需要避开臂身的主受力路径，槽的边缘做R2以上的圆角处理，减少应力集中，防止受力时从槽的边角位置出现断裂。

　　外形尺寸与安装边界方面，该构件整体轮廓长度根据轮径大小适配，常规练习版本中轮径设置为60mm时，整体长度控制在180mm左右，宽度与轮体宽度保持一致约20mm，安装时需要预留的空间边界为：轮体外侧距离臂身侧面需要留出3mm以上的间隙，避免轮体转动时与安装基座产生摩擦；臂身上方的安装面需要预留至少10mm的操作空间，方便紧固件的安装锁紧；轮体下方需要留出5mm以上的离地间隙，防止地面不平时轮体被卡住。如果用于实际生产场景，可根据承载需求调整臂身的材质，轻型场景选用ABS工程塑料注塑成型即可，有一定承载需求的场景可选用6061铝合金加工制作，重载场景则需要选用Q235钢板焊接后做表面防锈处理。建模过程中需要注意所有配合面的公差设置，轴孔配合选用H7/g6的间隙配合，保证轮体转动顺畅无卡滞，安装面的平面度公差控制在0.1mm以内，保证安装后臂身不会出现歪斜，两个轮体的平行度公差控制在0.05mm以内，避免行走时出现偏磨、走偏的问题。
