这套连杆步行机构的设计原型来自经典的仿生行走构型,核心是通过多组定长连杆的铰接配合,将单一旋转输入转化为足端近似直线的迈步轨迹,在足式移动平台、仿生教具、低速行走装置中有着广泛的应用场景。不同于轮式移动结构对平整路面的强依赖,该连杆构型的足端轨迹在支撑相阶段能保持接近水平的位移,配合抬升阶段的弧形轨迹,可在存在小幅度起伏、非硬化的路面上实现稳定行走,常见于科普教学演示装置、小型环境探测行走平台、艺术动态装置的传动结构中。
从功能特性来看,整套机构仅需要一个旋转动力输入即可驱动单组足端完成完整的迈步循环,多组机构对称布置在机架两侧时,通过相位差的合理分配就能实现整机的连续行走,不需要复杂的多轴协同控制,传动链路完全由刚性铰接副构成,没有柔性传动部件的打滑、疲劳失效风险,运行可靠性远高于同尺度的带传动、索传动步行结构。机构的连杆铰接点全部采用转动副连接,运动副间隙易控制,加工装配时仅需要保证各连杆的孔位间距精度,即可复现设计的足端轨迹,对加工设备的精度要求较低,普通的铣削、线切割设备就能完成全部金属连杆的加工,非金属材质的连杆甚至可以通过激光切割、3D打印快速制作,非常适合原型迭代与小批量制作。

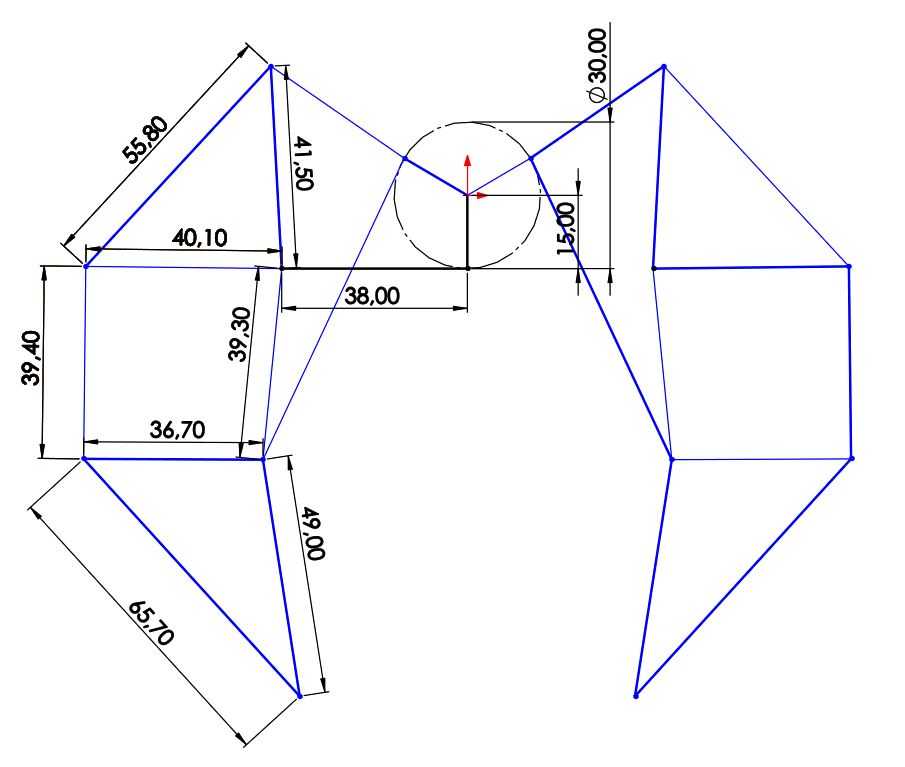

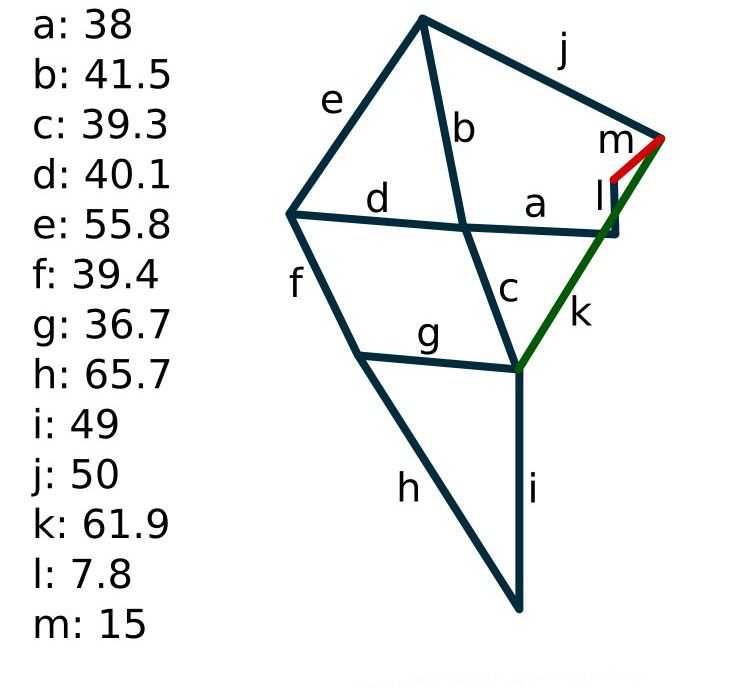

设计过程中首先要确定的是足端轨迹的目标参数,也就是支撑相的水平段长度、迈步阶段的足端抬升高度,这两个参数直接决定了机构的越障能力与行走平稳性。这套构型的各连杆长度是经过运动学迭代优化得到的,从标注的尺寸来看,核心曲柄的回转中心到各铰接点的尺寸经过反复校验,当曲柄做整周回转时,足端在接触支撑面的行程内,竖直方向的波动量被控制在极小范围内,避免行走过程中出现机身上下起伏的颠簸感;而在迈步阶段,足端的最大抬升量可以越过小尺寸的路面凸起,适配常见的非平整铺装路面。

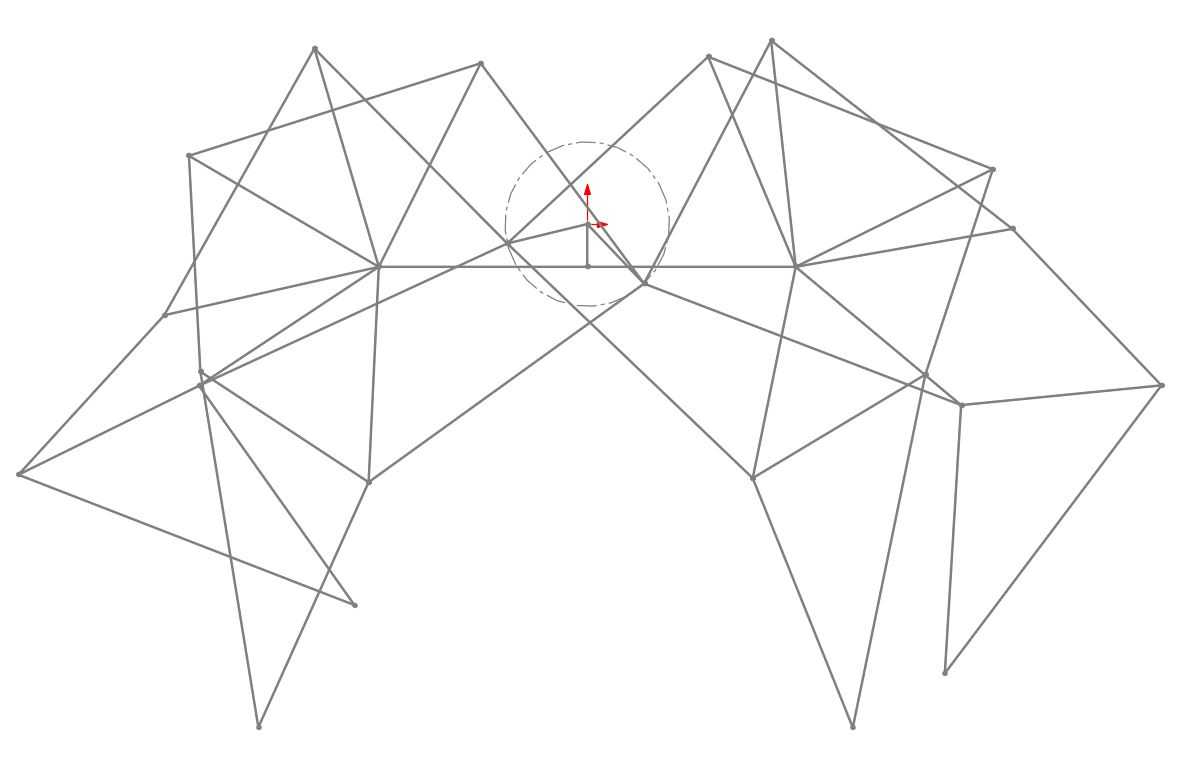

尺寸边界方面,单组连杆机构的横向安装跨度与纵向高度都经过紧凑化设计,在机架上布置时,左右两侧的机构不会发生运动干涉,相邻足组之间只要预留足够的相位差空间,就能实现多足协同的行走动作。安装时需要注意曲柄回转中心的机架定位精度,各连杆的铰接销轴需要保证同轴度,避免连杆运动时出现卡滞、附加侧向力的问题;连杆之间的铰接处需要预留合理的间隙,既要保证转动灵活无卡滞,也要避免间隙过大导致足端轨迹出现偏差,影响行走稳定性。
在实际工程应用中,这套机构可以根据负载需求缩放连杆尺寸,小尺寸版本可用于科教模型、桌面动态装置,放大尺寸后可用于低速重载的行走作业平台,动力输入端既可以搭配减速电机驱动,也可以通过手动摇柄驱动用于演示场景。由于整套机构的运动学特性完全由连杆长度参数决定,设计迭代时只需要调整对应连杆的孔位间距,就能快速改变足端轨迹的形态,适配不同的行走路面需求,比如需要更高越障能力时,可以适当调整对应连杆的长度,增大足端抬升高度;需要更平稳的行走效果时,可以优化连杆参数进一步减小支撑相的竖直波动量。
从结构可靠性角度来看,所有的受力都通过连杆的拉压传递,没有承受复杂弯矩的细长构件,只要连杆的截面尺寸满足强度要求,铰接销轴的抗剪强度达标,整套机构就能长期稳定运行,维护时仅需要定期给铰接转动副加注润滑脂,降低转动磨损即可,不需要复杂的日常维护操作,非常适合在户外、无人值守的探测场景下使用。
- 全部评论(0)
- 模板大小: 929.32 KB
- 售价:5金币
- 下载次数: 17
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
