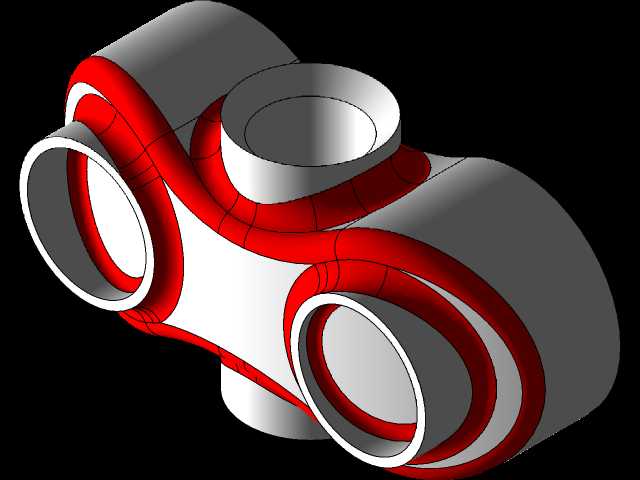

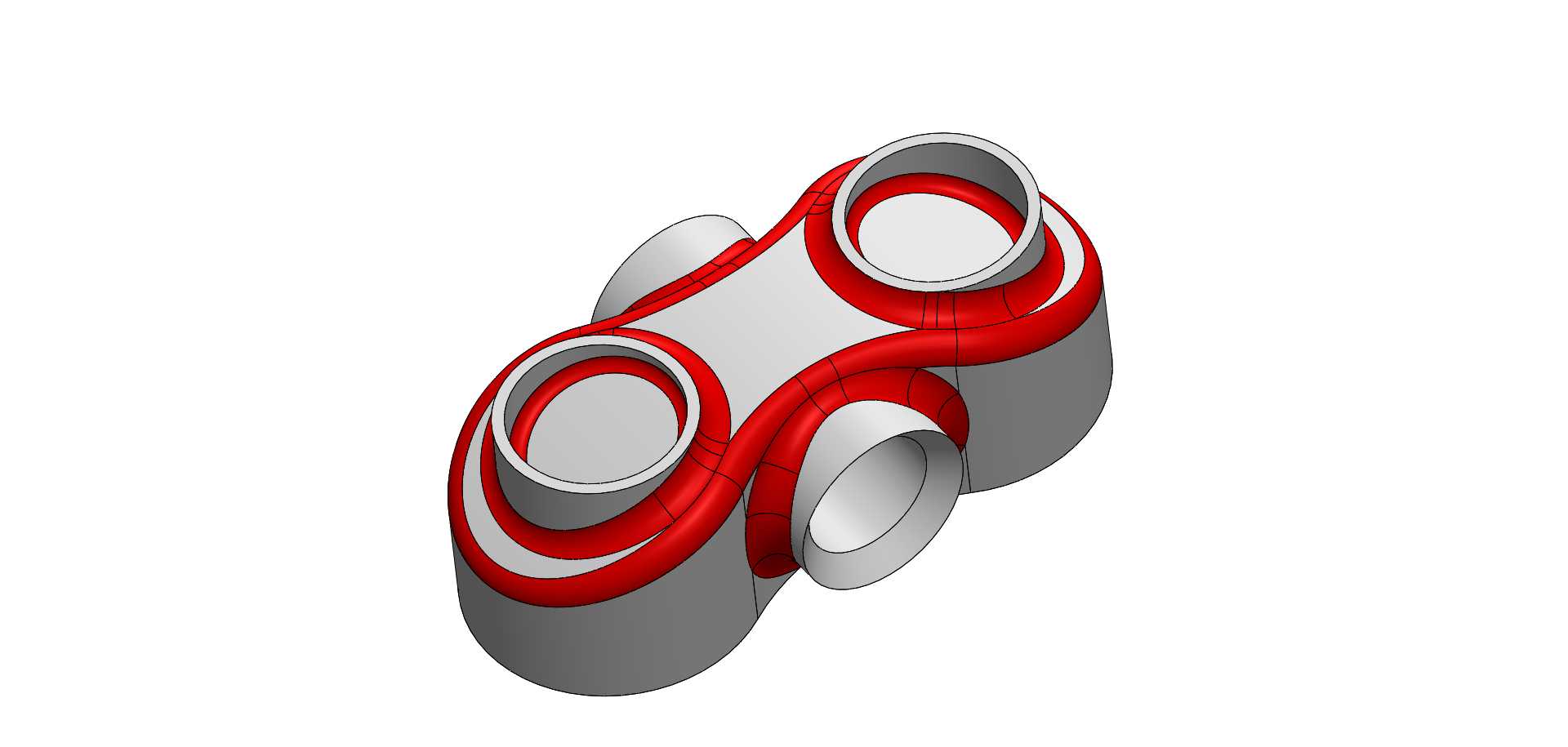

多通连接类曲面结构练习构件

　　这类多通曲面连接构件，常出现在流体输送管路的异形转接场景中，也可作为机械结构练习阶段的典型曲面建模案例，帮助建模人员掌握复杂曲面过渡、多接口衔接的设计逻辑。从实际工程应用来看，这类构件的核心作用是实现多个不同方向管路的平滑连通，避免流体在转角处形成紊流、压损过大的问题，同时曲面过渡的结构也能降低应力集中系数，提升构件在承压工况下的结构稳定性。

　　设计这类构件时，首先要确定各个接口的中心轴线位置与接口端面的尺寸边界，所有接口的端面都需要预留足够的安装配合面，保证和外接管路对接时的同轴度与密封面贴合度。建模过程中需要先搭建各接口的基础圆柱轮廓，再通过引导线控制曲面的过渡走向，确保相邻接口之间的曲面壁厚均匀，不会出现局部壁厚过薄导致的强度不足，或是壁厚过厚带来的材料浪费、成型缺陷问题。

　　从结构特性来看，该构件的三个接口呈空间分布，并非处于同一平面，这就要求曲面过渡时要兼顾各个方向的曲率连续性，避免出现曲面褶皱、曲率突变的情况。如果用于实际流体输送场景，内壁的曲面平滑度直接影响介质流动效率，设计时需要保证内壁曲面G2连续，减少介质流动时的阻力；如果作为结构承载类的转接件，外壁的过渡圆角需要根据实际承载载荷调整半径，在载荷集中的区域适当增加壁厚，分散应力传递路径。

　　安装边界方面，各个接口的端面需要根据对接标准设计对应的配合结构，若采用法兰连接则要预留法兰盘的安装孔位与密封槽位置，若采用插接结构则要控制接口的内径公差与插接深度，保证装配时的配合精度。构件整体的外轮廓尺寸需要根据安装空间的限制做调整，确保在狭小的安装空间内不会和周边其他零部件产生干涉，同时要预留足够的操作空间，方便安装时的紧固件操作、后期的维护检修。

　　在建模练习场景中，这类构件是掌握曲面放样、边界凸台、曲面填充等命令的典型案例，建模时需要先梳理清楚各个特征的构建顺序，优先确定各接口的空间位置基准，再逐步搭建过渡曲面，最后做实体加厚与细节特征处理。过程中需要不断检查曲面的曲率分布，及时调整引导线的控制点位置，避免出现曲面扭曲、无法加厚的问题，这类练习能帮助设计人员建立空间曲面的建模思维，为后续处理复杂的工业产品曲面结构打下基础。

　　实际生产中这类构件如果采用金属材质，多通过铸造或是3D打印的方式成型，设计时需要考虑对应的工艺要求，比如铸造工艺要预留拔模斜度、设计合理的壁厚差避免缩孔，3D打印则要考虑支撑结构的添加位置，尽量减少支撑面对功能面的影响，降低后期表面处理的工作量。如果采用塑料材质，则要考虑注塑成型的浇口位置、熔接痕位置，尽量让熔接痕出现在非承载、非密封的区域，保证构件的整体强度与密封性能。
