钢铁侠方舟反应堆精密机械结构设计

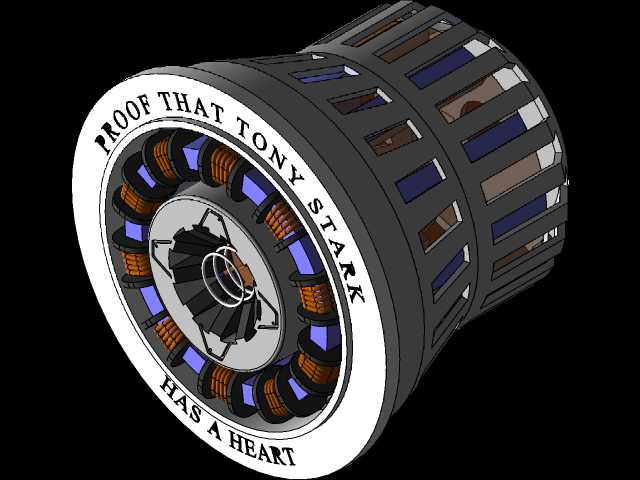

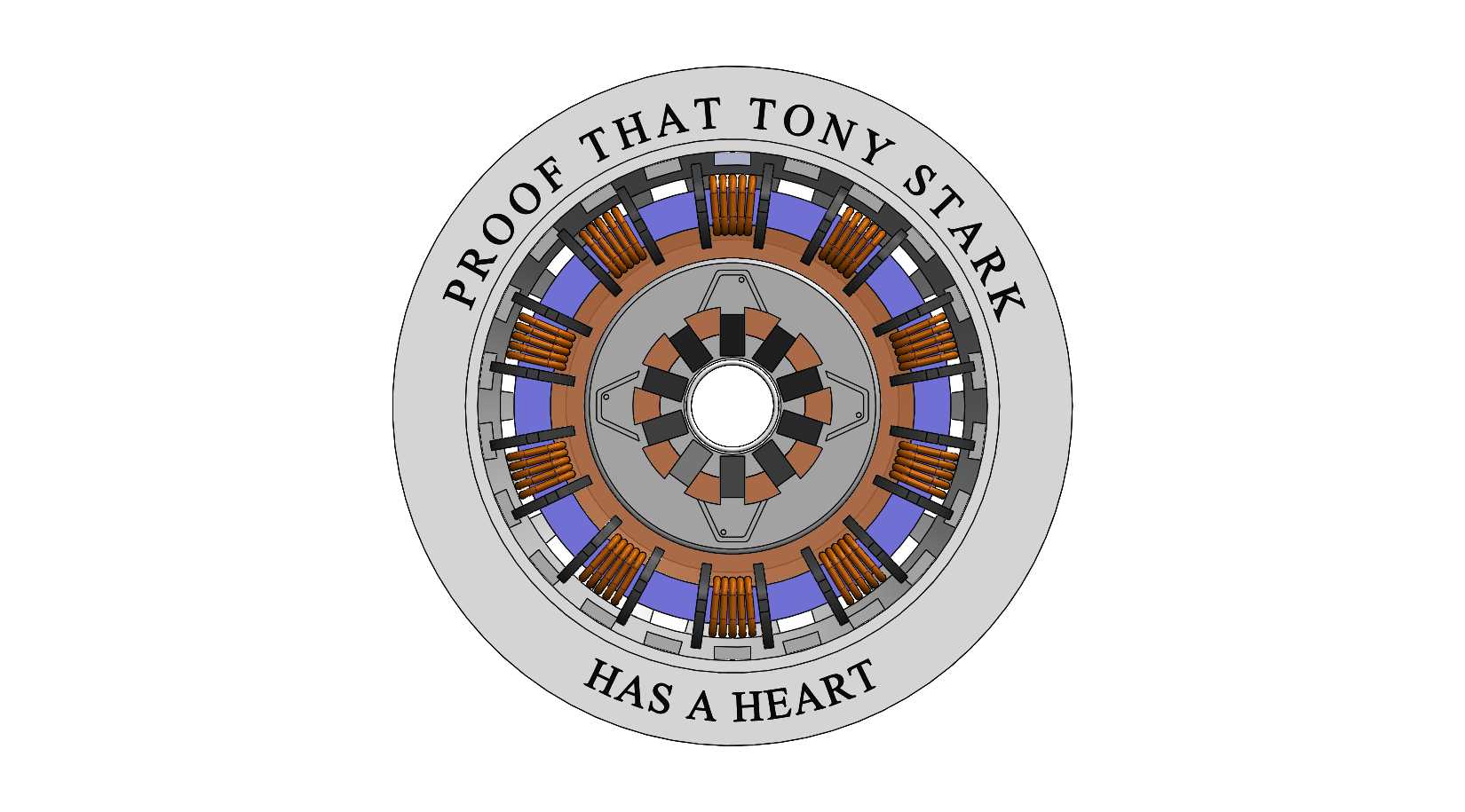

　　这套环形结构的核心装置，在科幻IP衍生的实体道具制作、科普展陈互动装置、定制化潮玩机械核心模块领域有明确的落地场景，区别于纯外观摆件，其结构完全按照可动装配逻辑设计，每一层构件都预留了实际装配的公差间隙，可直接用于3D打印打样、小批量复模生产，适配桌面级展陈、穿戴道具内置核心、科教演示模型等多种实际用途。从功能特性来看，装置采用多层同轴嵌套结构，最外层环形基座承担整体支撑作用，表面蚀刻的环形标识槽可直接填充不同色号的树脂或油漆做分色处理，无需后期额外粘贴标识件；向内第二层为紫色绝缘隔层，均匀分布10组线圈绕组安装位，每个安装位都设计了卡扣式固定结构，绕组装入后可直接卡紧，不需要额外打胶固定，后续维护拆解也十分方便；

　　第三层为棕色导磁骨架，对应每个绕组位置设计了叠片式铁芯安装槽，槽位边缘做了0.2mm的倒角处理，避免叠片装入时刮伤绕组漆包线；最内层为中心反应腔，采用六辐式支撑结构连接中心轴承位，中心孔预留了标准6mm轴径安装位，可直接适配微型发光模块、微型转动电机的输出轴，实现发光、转动的动态效果。设计过程中优先考虑了装配工艺性，所有环形构件的同轴度公差控制在0.05mm以内，层与层之间采用止口定位结构，每层止口的配合间隙设定为0.1mm，既保证装配时的顺畅度，又不会出现层间晃动的问题；绕组安装位的槽宽按照常规0.3mm线径的漆包线绕组尺寸设计，每个槽位可容纳120匝绕组，预留了绕组引线的出线槽，引线可沿着隔层的隐藏走线槽引到中心腔位置，

　　不会外露影响外观。外形尺寸方面，整体装置外径控制在120mm，整体厚度22mm，最外层基座厚度3mm，安装边界上，基座背面设计了3个均布的M2螺纹安装孔，孔位分布在直径100mm的分度圆上，可直接通过螺丝固定在道具胸甲内部、展陈台基座上，不需要额外设计转接支架；中心腔的深度为8mm，可容纳直径20mm、厚度7mm的微型LED发光模块，模块供电线可从中心轴孔引出，隐藏在安装基座内部。结构细节上，所有外露的棱边都做了R0.3mm的圆角处理，避免打印或机加工后出现锐边割手的问题；线圈绕组外侧的固定压片设计成可拆卸式，压片通过0.8mm的微型卡扣固定在骨架上，绕组损坏时可单独拆下压片更换绕组，不需要拆解整个装置；

　　六辐式支撑结构的辐条宽度设计为4mm，既保证足够的支撑强度，又不会遮挡内部发光模块的光线，光线可从辐条之间的间隙透出，还原装置的发光效果。针对不同的加工工艺，设计时也做了适配调整：如果采用FDM3D打印，所有构件的最小壁厚都设定为1.2mm，满足FDM打印的最小壁厚要求，不会出现打印薄壁碎裂的问题；如果采用光固化3D打印，最小壁厚可调整到0.8mm，进一步提升细节表现；如果采用铝合金机加工，所有止口位置的公差可收紧到0.02mm，满足金属件的装配精度要求。实际装配流程上，可先将中心轴承压入中心腔的轴承位，再依次安装导磁骨架、绝缘隔层，将绕制好的绕组卡入对应槽位，盖上绕组压片，最后安装外层环形基座，整个装配过程不需要特殊工装，徒手即可完成，装配完成后整体转动无卡滞，层间无松动，可直接装入后续的应用载体中。
