多工位轮辐式连接传动结构件

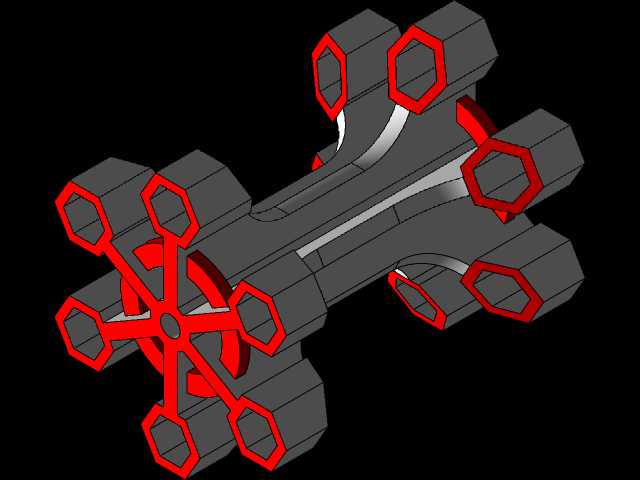

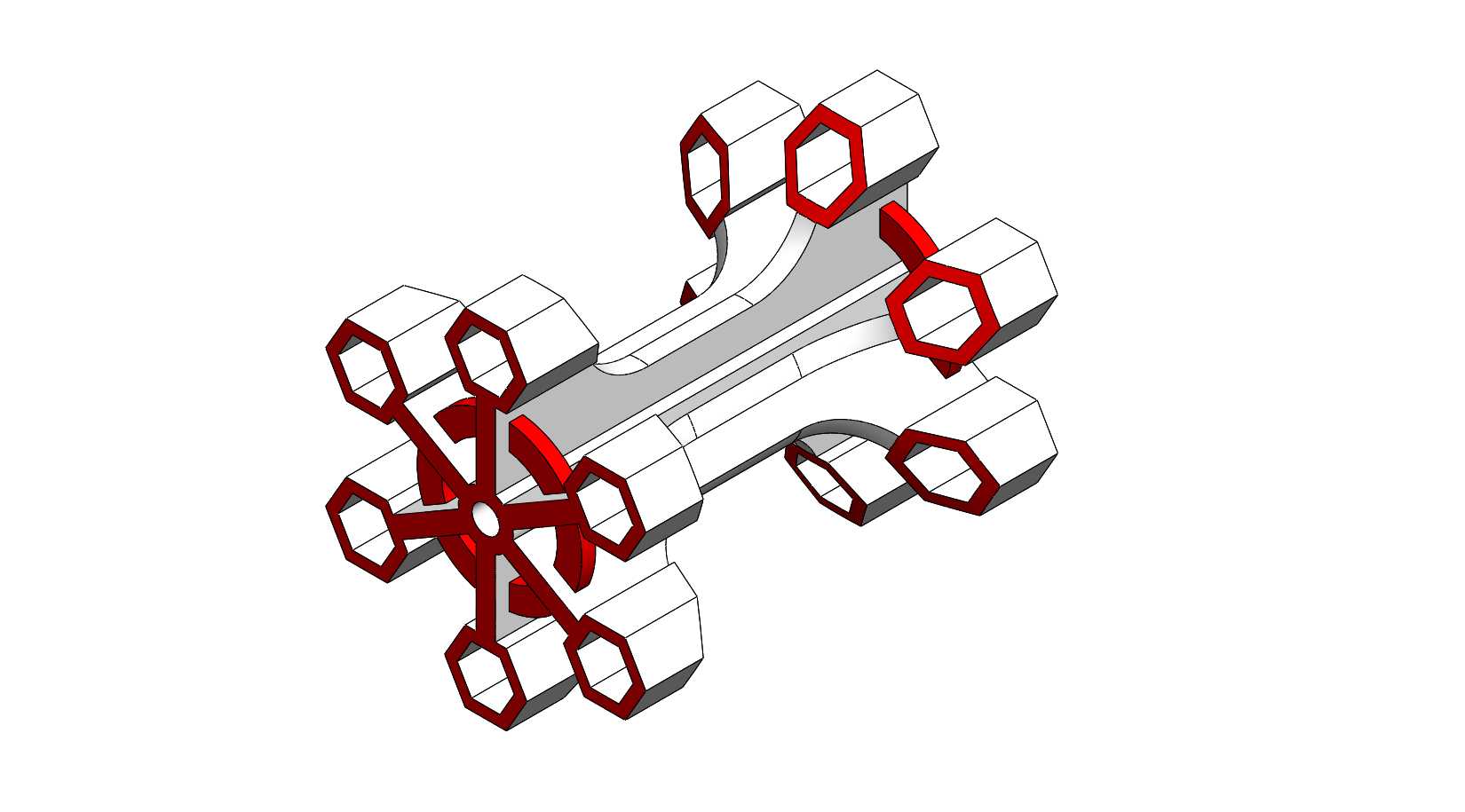

　　这类轮辐式多接口连接构件，常应用在中低速动力传递的节点位置，在轻工输送设备、小型农用机具、台式实验装备的传动链路里都能见到同类结构的身影，它的核心作用是在单轴输入的前提下，同步对接多个外接执行端，把单路扭矩均匀拆分到各个外接工位上，相比传统的单轴单输出结构，能大幅压缩传动链路的排布空间，减少中间联轴器的使用数量，降低整套传动机构的装配累计误差。从结构设计逻辑来看，整个构件采用中心轮毂加放射状轮辐的布局，中心位置设置与动力输出轴配合的轴孔，轴孔周边预留键槽安装位，保证扭矩传递过程中不会出现周向打滑；每根轮辐的末端都设计有外凸的六角形接口，接口内部加工有同轴的安装孔，既可以通过螺栓锁紧外接的连杆、拨叉类零件，也能直接插入配套的传动销轴，

　　适配不同的外接执行件安装需求。轮辐与中心轮毂的衔接位置做了大圆弧过渡处理，没有尖锐的应力集中棱角，在承受交变扭矩载荷的时候，能有效分散衔接处的应力，避免长期运行出现疲劳裂纹。构件的整体外轮廓做了等半径回转校验，所有外伸接口的最外端到中心轴线的距离保持一致，旋转过程中不会出现动平衡超差的问题，不需要额外做去重校正就能满足每分钟数百转的运行要求。安装边界方面，中心轴孔的配合公差选用H7/k6的过渡配合，既保证装配时的同轴度精度，也方便后期维护拆卸；末端接口的安装孔轴线与中心轴孔轴线保持严格的平行度公差，控制在0.02mm以内，避免外接零件安装后出现偏载，加剧连接位置的磨损。轮辐的厚度根据传递扭矩的大小做了等强度优化，

　　靠近中心轮毂的位置截面厚度更大，往末端接口方向逐步平滑收窄，在保证整体结构刚性的前提下尽可能降低构件自重，减少旋转过程中的转动惯量，降低动力输入端的启动负载。这类结构在实际使用中，通常会在各个接口的连接位置加装薄型止推垫片，抵消传动过程中产生的轴向窜动力，避免金属面直接摩擦造成的接触面拉伤。和传统的法兰式多接口连接件相比，这种轮辐式结构的镂空区域更大，运行过程中空气流通性更好，能带走传动节点产生的部分热量，长时间连续运行也不会出现局部过热的问题。设计建模过程中，需要重点校验各个轮辐的受力变形量，在额定扭矩载荷下，轮辐末端的最大形变量要控制在0.05mm以内，保证各个外接工位的动作同步精度；同时要注意所有安装孔的位置度公差，

　　避免装配时出现螺栓无法穿入、外接零件卡滞的问题。在实际选型替换时，要根据传递的最大扭矩匹配对应规格的构件，不能仅凭安装尺寸直接替换，避免轮辐强度不足出现断裂失效；装配时要保证中心轴与构件轴孔的同轴度，锁紧螺栓要按照对角顺序分次拧紧，保证各个连接面的压紧力均匀，避免运行过程中出现螺栓松动、构件偏摆的问题。
