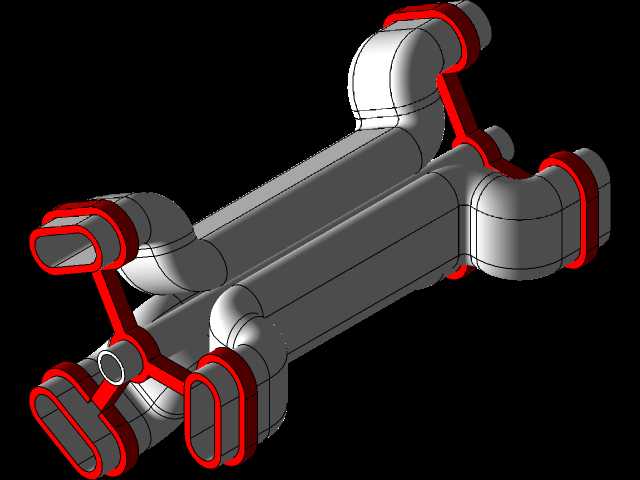

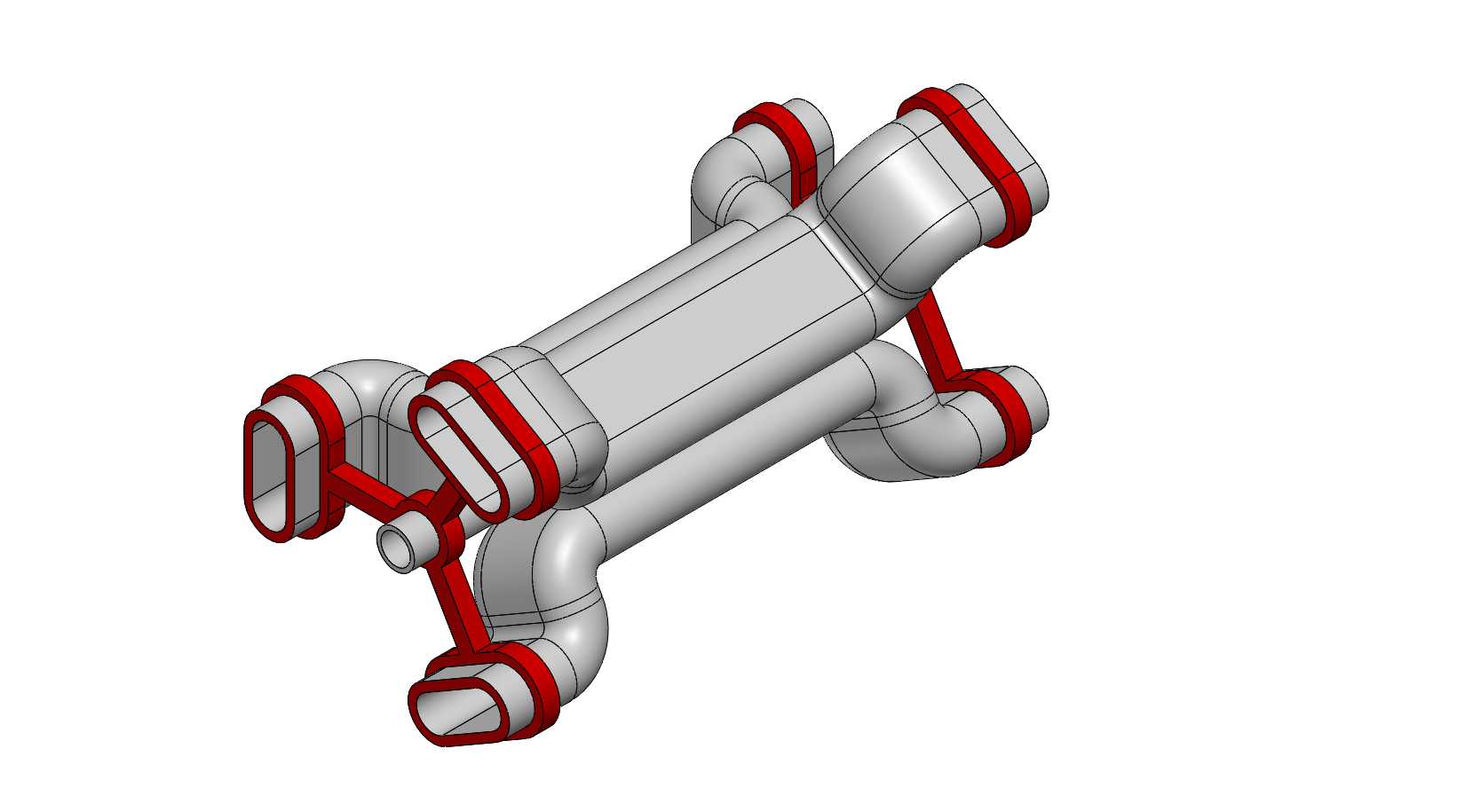

多通管路连接构件三维结构设计

　　该多通管路连接构件主要应用于流体输送管网的节点分流、汇流场景，在石油开采地面输送管网、化工介质传输管线、工业循环水系统中承担介质流向切换、多支路分配的核心作用，可实现单路输入对应多路输出、多路输入汇至单路输出的流体路径切换，适配带压流体的稳定传输需求，构件的密封结合面经过结构优化，可匹配常规法兰、卡套式连接的安装要求，在管路布设时可减少额外转接接头的使用，降低管网整体的泄漏风险点。

　　设计过程中首先梳理管路节点的流向需求，根据预设的支路数量、各支路的空间走向确定主体管段的排布逻辑，主体采用等径或异径管段拼接的结构逻辑，各支路的轴线夹角根据现场安装空间的避让需求设定，避免与周边管线、设备支架产生安装干涉。构件的端部连接位置预留了标准密封件的安装槽位，槽位的深度、宽度尺寸匹配常用的O型圈、密封垫片规格，安装时可直接选用标准密封件完成端面密封，无需额外定制密封配件。

　　从结构特性来看，该构件的管段壁厚根据常规工业管路的承压等级设定，可适配中低压流体的输送工况，管段的弯折位置采用圆弧过渡结构，避免直角弯折带来的流体阻力激增问题，减少介质传输过程中的压损，同时降低弯折位置的应力集中系数，提升构件长期带压运行的结构稳定性。各支路的端部连接端面的平面度、同轴度公差按照管路连接件的通用精度要求设定，可保证安装后连接位置的密封可靠性，避免出现偏载导致的密封失效。

　　安装边界方面，该构件的各支路延伸长度根据常规管路安装的操作空间预留，安装时扳手等工具可顺利到达端部连接位置完成紧固操作，构件的整体外轮廓尺寸适配常见的管网布设间距，无需对周边已布设的管线进行大规模改动即可完成替换安装。构件的主体结构无复杂异形曲面，加工时可采用常规的弯管、焊接、机加工工艺完成制造，量产时的工艺成本可控，也可根据实际输送介质的特性更换对应材质，适配腐蚀性介质、高低温介质等特殊输送场景。

　　在建模过程中，各管段的连接位置采用布尔运算完成融合处理，避免出现结构缝隙、重叠面等建模问题，所有的倒角、圆角特征均按照实际加工工艺要求添加，还原真实加工后的构件形态，密封槽、连接孔等细节特征完整呈现，可直接用于后续的工程图导出、装配干涉校验、流体仿真分析等工作，帮助设计人员快速完成管网系统的整体方案验证，减少现场安装时的适配问题。
