越野车辆块状花纹橡胶轮胎结构设计

　　做行走系统结构设计快十二年，经手的轮胎类三维模型少说也有七八十套，这次的块状花纹轮胎，是之前给重载越野卡车做行走部件匹配时攒的结构方案，当时前后改了七版花纹排布和胎体壁厚参数，才最终敲定适配非铺装路面的构型。

　　先从实际应用场景说，这类深块状花纹的轮胎，核心适配场景是矿山进出通道、林区作业便道、灾后非铺装抢修路面这类普通公路胎抓地力不足的工况，日常公路行驶的乘用车辆不会用这种构型——块状花纹的接地比压分布特性决定了它在硬铺装路面的滚动阻力比普通公路胎高近四成，噪音水平也会高出15分贝以上，但在泥泞、碎石、松软土路的工况下，每块独立的花纹块能切入松软表层，咬合路面凸起的碎石或者硬土层，避免普通细纹胎被泥层填满后出现打滑空转的问题。之前在矿区做现场测试的时候，同一款6x4重载卡车，装普通公路胎在雨后的泥结碎石路面上坡，坡度到12%就开始打滑，换这套块状花纹胎之后，18%的坡度带20吨载荷能稳定爬坡不打滑，这就是花纹构型带来的实际性能差异。

　　从设计思路上拆解的话，首先要明确胎体的安装边界：这款轮胎适配的是22.5英寸标准重载卡车轮辋，胎圈位置的着合直径严格匹配轮辋的座圈尺寸，胎圈内部的钢丝圈排布做了三层缠绕设计，避免重载工况下胎圈脱层、与轮辋发生相对滑移。胎侧的壁厚做了梯度设计，靠近胎圈的位置壁厚是18mm，往胎面方向逐渐过渡到12mm，既保证胎侧在受到碎石冲击的时候有足够的抗 puncture 能力，又不会因为胎侧过厚导致散热性能下降——要知道重载车辆长时间连续行驶的时候，胎体内部温度能升到90摄氏度以上，胎侧过厚会导致热量积聚，大幅降低橡胶的老化速度，甚至出现爆胎风险。

　　胎面的花纹块排布是整个设计里花时间最多的部分，一开始做的是等距等尺寸的块状花纹，做接地压力仿真的时候发现，花纹块的边缘会出现应力集中，连续行驶两千公里之后花纹块的掉块率超过8%，后来调整了花纹块的排布角度，把周向相邻的花纹块做了15度的错位排布，同时把每个花纹块的边缘做了3毫米的倒角过渡，再做仿真的时候，花纹块根部的应力峰值下降了27%，后续做台架试验的时候，连续运转五万公里的花纹掉块率控制在1.2%以内，完全满足矿区作业的寿命要求。另外花纹沟的深度做了22毫米的设计，比普通公路重载胎的14毫米沟深深了近六成，这样在泥泞路面行驶的时候，花纹沟里的泥块能在轮胎形变的时候被顺利挤出，不会出现泥块填满花纹沟导致抓地力丧失的问题，当时还特意在花纹沟的底部做了2毫米的凸起排石筋，避免尖锐的碎石卡在花纹沟里，反复挤压刺穿胎体基部胶。

　　从功能特性上来说，这款轮胎的胎体采用了双层帘布层设计，内层是高模量的钢丝帘布，保证胎体的径向刚度，在重载下形变量控制在合理范围，外层是尼龙帘布，提升胎体的抗冲击韧性，遇到路面凸起的石块冲击的时候，能通过帘布层的微小形变吸收冲击能量，不会出现帘线断裂的问题。胎面胶的配方是偏向耐磨抗切割的，邵氏硬度控制在68度左右，比公路胎的62度硬度更高，抗碎石切割的能力提升明显，当然代价是低温下的胎面硬度上升更快，所以这款轮胎的适用环境温度是零下10摄氏度到零上45摄氏度，极寒地区使用的话需要调整胶料配方。

　　安装边界上除了轮辋的匹配尺寸，还要注意轮胎的充气压力匹配，标准载荷下的冷态充气压力是830kPa，对应的单胎额定载荷是3550kg，双胎并装的时候充气压力要调到770kPa，避免双胎接触位置因为形变过大出现相互摩擦生热的问题。另外轮胎的动平衡精度等级要求是G16，比乘用胎的G40等级要求更高，毕竟重载卡车高速行驶的时候，轮胎的不平衡量过大会导致转向系统抖动，加剧悬挂部件的磨损。

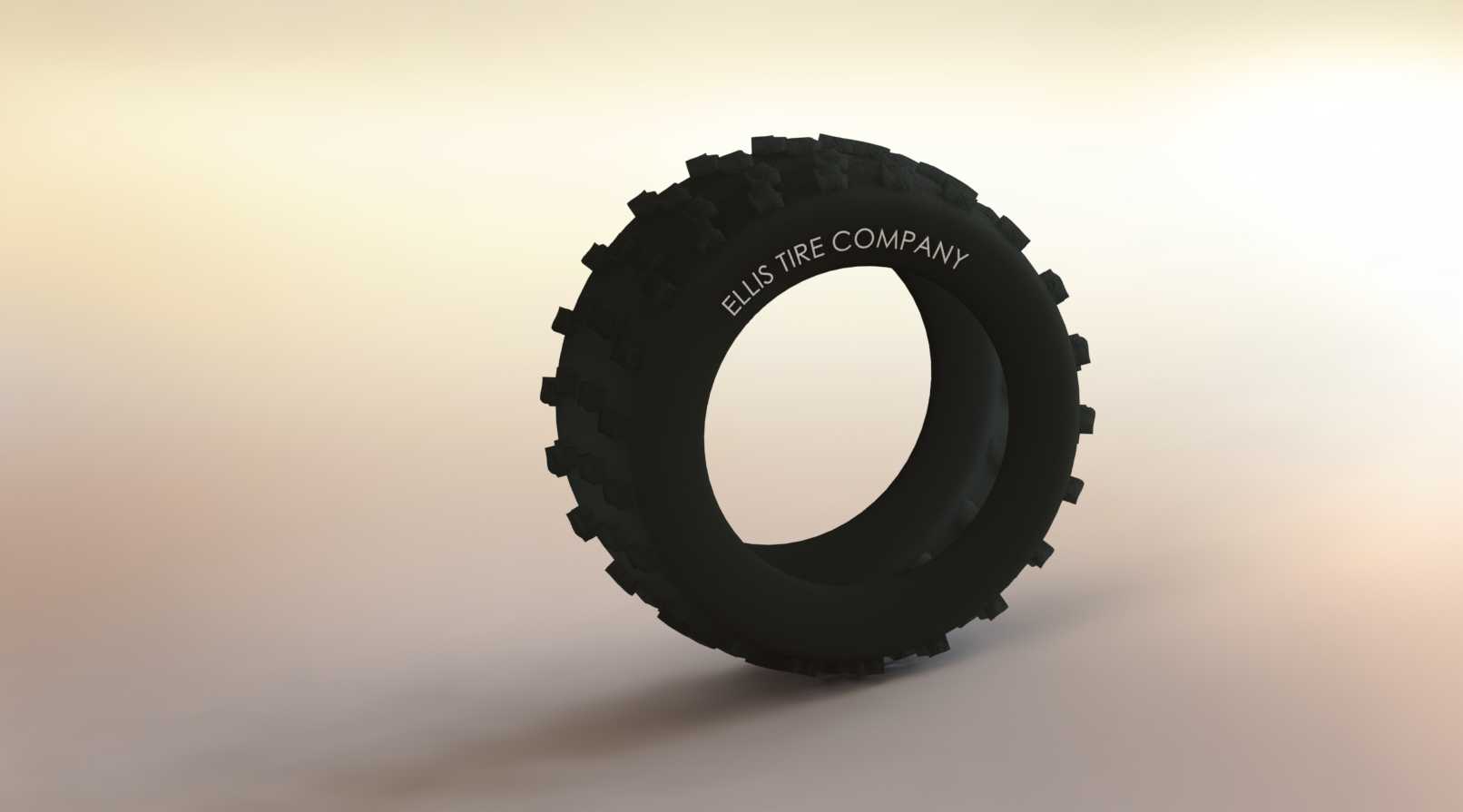

　　之前做这个模型的时候，特意把胎面的字体标识也做了细节还原，就是胎侧的ELLIS TIRE COMPANY字样，实际生产中这些标识是硫化的时候在模具上直接成型的，深度控制在1.2毫米，既保证标识清晰，又不会因为标识过深导致胎侧应力集中。很多新手做轮胎三维模型的时候，容易忽略胎体的弧度设计，直接把胎面做成直筒型，实际上轮胎的胎面是有合理的冠弧弧度的，这款轮胎的胎面冠弧半径是850毫米，这样在轮胎充气承载之后，胎面的接地印痕是接近矩形的，接地压力分布均匀，不会出现胎面中间或者两边过早磨损的问题，当时做接地印痕仿真的时候，调整了三次冠弧半径，才把接地压力的不均匀系数控制在1.15以内，这个数值越低，轮胎的磨耗寿命就越长。

　　还有个容易被忽略的设计点是胎圈的密封结构，这款是无内胎轮胎，胎圈和轮辋之间的密封完全靠胎圈橡胶的压缩形变实现，所以胎圈位置的橡胶轮廓做了0.8毫米的过盈设计，安装到轮辋上之后，胎圈位置的压缩率在15%左右，既能保证高压下的密封性能，又不会因为过盈量太大导致安装困难，甚至在安装的时候刮伤胎圈橡胶导致漏气。之前有个合作的改装厂自己改轮胎尺寸，就是没注意胎圈的过盈量，做出来的轮胎装上去之后慢漏气，查了半个月才发现是胎圈轮廓的过盈量只做了0.2毫米，根本达不到密封要求。

　　总的来说，这类块状花纹的重载越野轮胎，所有的结构设计都是围绕非铺装路面的重载工况展开的，没有多余的装饰性结构，每一处尺寸、每一个倒角、每一层帘布的排布，都是为了在抓地力、耐磨性、抗冲击性、散热性这几个核心性能点上找到最优的平衡，做三维建模的时候如果只是照着照片拉个外形，不理解这些结构背后的工程逻辑，建出来的模型只能用来做外观渲染，根本没法用来做后续的装配仿真、性能分析，更别说指导实际生产了。
