立式船舶排污压力容器结构设计

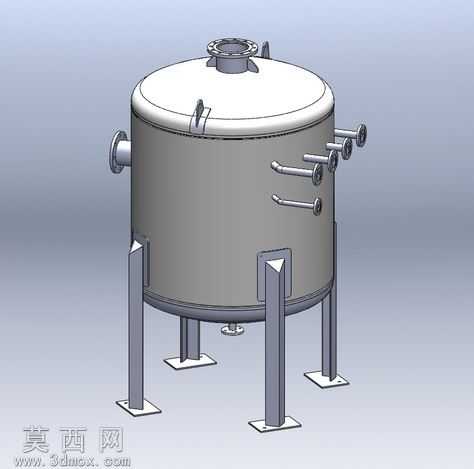

本模型为立式承压类压力容器，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循承压设备设计规范，对各功能部件做了完整的结构还原。模型整体采用立式圆筒形主体结构，顶部配置标准椭圆形封头，封头中心设置带法兰连接的检修人孔，人孔配套快开式压紧结构，方便设备后期内部检修与清理作业；封头侧边对称布置吊耳结构，满足设备整体吊装转运的受力需求。筒体侧面设置多组不同规格的接管接口，包含大口径介质进出主接口，以及多组沿筒体高度方向分层布置的测温、测压、液位检测接口，所有接口均采用法兰连接形式，匹配工业管路通用安装标准，可直接对接现场工艺管线。筒体底部采用锥形收口结构，底部中心设置排污接管，适配船舶锅炉排污作业的介质排出需求，可有效沉积并排出设备运行过程中产生的水垢、杂质等废弃物。设备支撑结构采用四根均匀分布的支腿设计，每根支腿底部配置方形安装底板，底板预留螺栓安装孔，可通过地脚螺栓将设备稳固固定在安装基础上，支腿与筒体连接处设置三角形加强筋板，提升支撑结构的承重强度与抗振性能，适配船舶运行过程中的晃动工况。建模过程中对各部件的装配关系做了精准约束，法兰密封面、接管焊接坡口、支腿连接焊缝等细节均做了还原，材质配置上筒体与封头采用压力容器专用碳钢材质，密封件对应配置橡胶石棉垫材质，紧固件采用标准碳钢螺栓材质，渲染效果还原了工业设备的金属哑光质感，整体结构紧凑，功能分区清晰，可用于船舶锅炉排污系统的方案展示、结构校核以及教学演示场景，为承压类容器的结构设计提供了完整的三维参考。
