双工位轧头加工设备三维结构设计

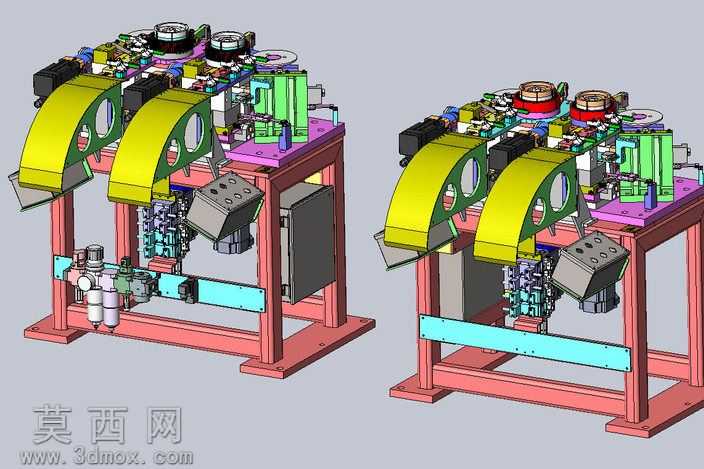

本套轧头加工设备采用双工位对称式布局设计，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工设备的设计规范，对每一处装配关系都做了精准的干涉校验，确保各运动部件在运行过程中无碰撞、无卡滞。模型整体采用方管焊接机架作为承载主体，机架底部设置可调式支撑脚，可适配不同平整度的安装地面，保证设备运行时的稳定性。上部执行端采用模块化设计思路，将送料机构、轧压执行组件、定位夹具单元、气动控制回路分别做独立模块划分，既方便后期的维护检修，也可根据实际加工需求对单个模块进行升级替换。模型渲染阶段针对不同零部件做了差异化材质赋予：机架部分采用磨砂喷塑金属材质还原真实设备的漆面质感，运动执行部件采用光亮金属材质体现加工件的精密质感，气动管路、电气元件则分别采用对应工程塑料、橡胶材质，让整体渲染效果更贴近真实工业设备的视觉表现。结构设计上，双工位的布局可实现工件的交替上料加工，大幅缩减单批次工件加工的辅助等待时间，轧压组件采用弧形导向护罩搭配多轴联动的执行机构，可保证轧头加工过程中工件受力均匀，加工成型精度稳定。定位夹具单元采用快换式设计，可适配不同规格的待加工工件，无需对整体结构做大规模调整即可完成多品类工件的加工适配。整套模型完整还原了设备的气动管路排布、电气元件安装位置、各运动副的连接关系，可直接作为同类轧头加工设备的设计参考模板，也可用于设备操作培训、生产布局模拟等场景，建模过程中对所有标准件都采用了参数化调用，方便设计人员根据实际负载需求对轴承、气缸、紧固件等标准件做选型替换，大幅缩短同类设备的研发设计周期。
