AM14U长型竞赛机器人移动底座结构

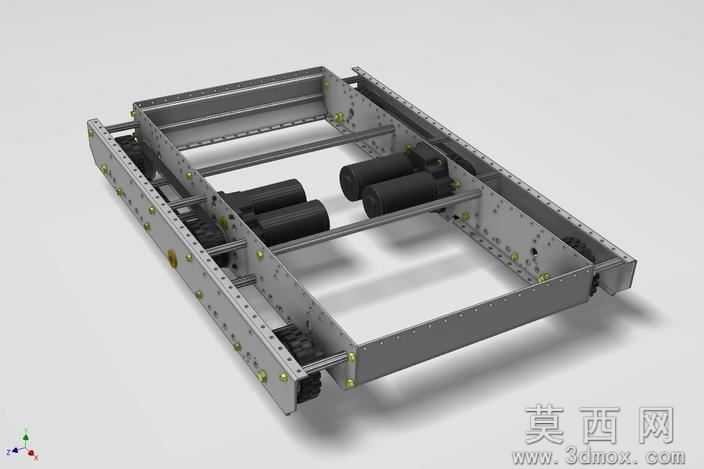

该作品为FIRST竞赛场景设计的机器人移动底座三维模型，整体采用对称式长矩形框架布局，建模阶段严格遵循机械装配的公差配合逻辑，对每一处安装孔位、连接点位都做了精准的参数化约束，确保各部件装配无干涉。模型渲染阶段采用金属哑光材质模拟铝合金型材的真实质感，对紧固件、传动辊、驱动电机等不同部件分别赋予对应材质：连接螺栓采用镀锌亮面金属材质，传动辊采用调质钢的深灰哑光质感，驱动电机外壳做了磨砂黑的材质处理，框架主体的钣金折弯件做了轻微的拉丝纹理表现，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上，底座采用双侧钣金折弯侧板作为主承力结构，侧板上预制了多组等距安装孔位，可灵活适配上层不同功能模块的安装需求；框架内部横向布置多根支撑横梁，提升整体框架的抗扭刚度，避免移动过程中框架形变影响运行精度；驱动部分采用四组电机对称布置的方案，配合传动辊与同步带结构实现动力传递，传动路径短、传动效率高，可满足竞赛场景下机器人快速启停、灵活转向的动力需求；框架两侧预留了行走轮系的安装位，底部做了轻量化的镂空处理，在保证结构强度的前提下尽可能降低底座自重，提升机器人的负载能力与移动灵活性。设计思路围绕竞赛机器人的高可靠性、高改装适配性核心需求展开，整体结构模块化程度高，各部件拆分合理，既可以作为竞赛机器人的通用基座直接适配不同功能的上层机构，也可作为移动机器人底盘设计的参考案例，建模过程中对钣金折弯的工艺圆角、紧固件的沉头结构、传动部件的配合间隙都做了还原，符合实际机械加工与装配的工艺要求，可直接用于结构验证、装配模拟与方案展示。
