多规格拼插式积木块三维结构设计

　　这类拼插积木构件的三维建模，核心要先抓准凸点连接副的配合公差，很多新手建模时容易把凸柱外径和凹孔内径做成等尺寸，实际注塑生产后塑料件冷却收缩，会出现插接过紧无法拆卸、或者过松容易松脱的问题，建模阶段就要预留0.1-0.15mm的配合间隙，同时要考虑不同颜色ABS原料的收缩率差异，透明PC材质的积木块收缩率比实色ABS低0.08%左右，建模时要对应调整壁厚参数，避免成型后出现拼接错位。

　　从实际应用场景来看，这类2x4规格的基础积木块是拼插结构玩具里的核心通用件，既可以作为教育场景下的结构搭建教具，用来演示堆叠受力、空间结构组合的基础原理，也可以作为工业快装治具的临时定位块，在小批量工件定位时，通过不同块体的拼合快速搭出适配工件外形的定位轮廓，不需要额外加工定制治具，缩短小批量试产的准备周期。

　　设计思路上要优先保证拼接的互换性，不管是不同颜色、不同批次生产的同规格块体，凸点的位置度公差必须控制在0.05mm以内，凸点的排布严格遵循8mm的标准间距，块体的主体壁厚控制在1.5mm，既保证注塑时的熔体流动顺畅，避免出现缺胶、缩痕，也能保证块体有足够的抗弯折强度，成年人正常力度拼插拆卸时不会出现侧壁开裂。块体内部的加强筋排布要避开凸点的插接行程，筋位厚度控制在壁厚的0.6倍，防止筋位处出现表面缩印，影响外观质感。

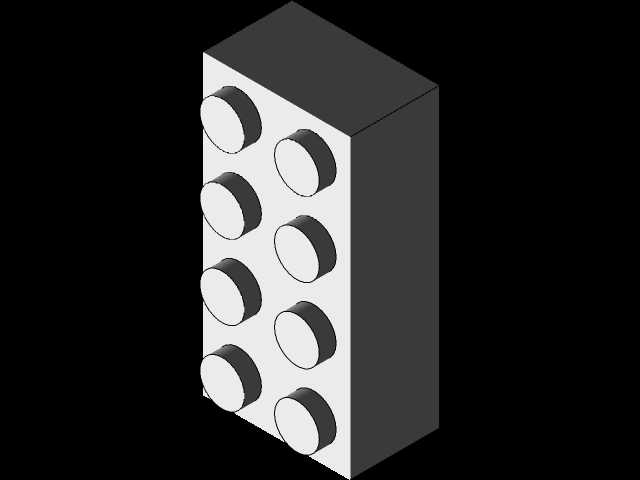

　　外形尺寸与安装边界方面，单块2x4规格积木的主体长宽尺寸为32mm×16mm，不含凸点的基础高度为9.6mm，凸点突出主体表面的高度为1.8mm，凸点直径为4.8mm，相邻凸点的中心距严格保持8mm，块体底部的凹腔深度为7.8mm，保证凸点插入后有足够的啮合长度，拼接后两块积木的配合面能完全贴合，不会出现晃量。块体的所有棱边都做了R0.3mm的圆角处理，既避免注塑时的锐边毛刺，也能减少拼插时的棱角磕碰磨损，延长构件的使用寿命。

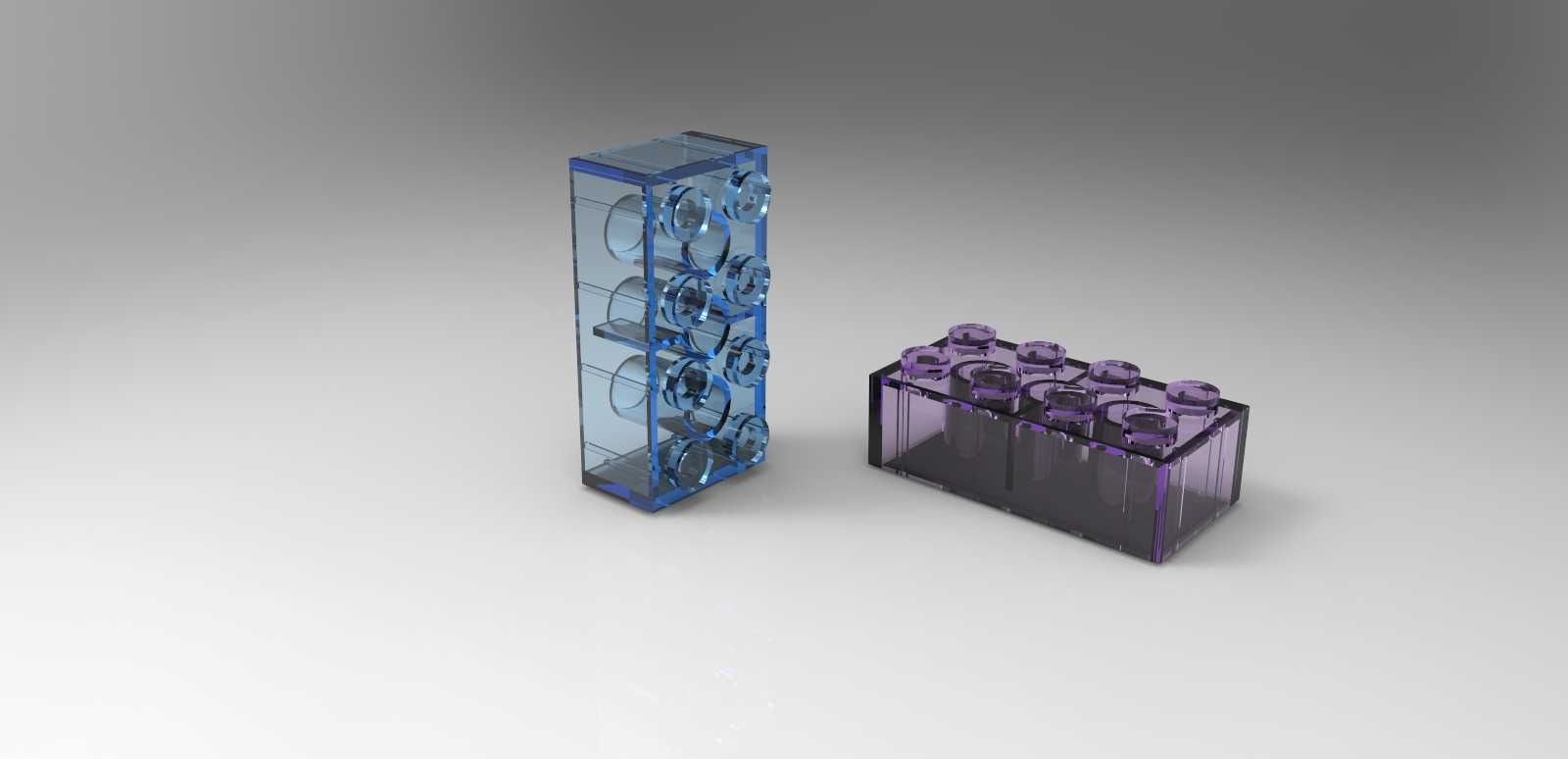

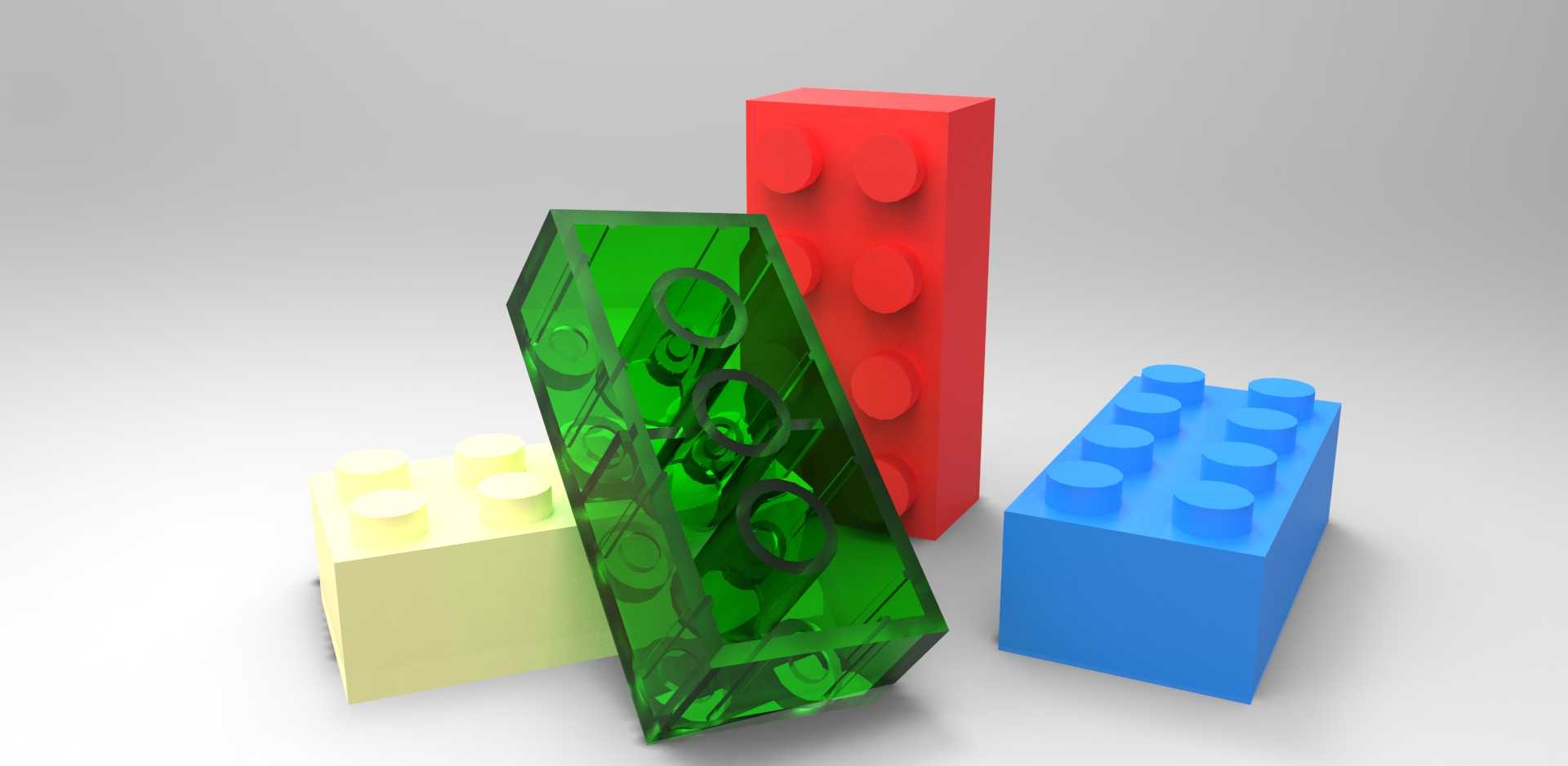

　　建模过程中要注意块体的脱模斜度设计，外壁的脱模斜度取1°，内壁凹腔的脱模斜度取1.5°，凸点的脱模斜度取0.5°，保证注塑开模时不会出现粘模、拉伤的问题。透明材质的积木块要额外注意内壁的表面粗糙度要求，建模时不要在内壁添加多余的凸起结构，避免光线穿过时出现不规则折射，影响透明件的视觉通透感。不同颜色的块体虽然外形尺寸一致，但建模时要单独区分材质属性，透明件的折射率参数设置为1.587，匹配PC材质的光学特性，实色块体的漫反射参数对应不同的色号调整，保证渲染效果和实际生产的塑件质感一致。

　　从结构受力的角度看，这类积木块堆叠时的受力主要通过侧壁和凸点传递，建模时要做受力仿真验证，当单块积木承受10kg的垂直压力时，侧壁的最大变形量不超过0.1mm，凸点的剪切应力不超过ABS材料的许用剪切强度，保证多层堆叠时不会出现块体压溃、凸点断裂的问题。另外块体底部的凹腔边角要做R0.5mm的圆角过渡，避免应力集中，在反复拼插拆卸的过程中，边角位置不会出现裂纹扩展。

　　在实际的结构验证环节，还要考虑不同温度环境下的尺寸变化，比如在60℃的环境下放置2小时，块体的尺寸变形量不超过0.2mm，仍然能保持正常的拼接松紧度，不会因为热胀冷缩出现拼接失效。这类基础构件的三维模型，除了用于玩具产品的开发，还可以作为快装夹具的标准组件库，在自动化生产线的临时工装搭建中，直接调用标准件模型快速拼合出所需的定位结构，减少非标工装的设计加工成本，缩短产线调试的周期。建模时要保证模型的参数可编辑，方便后续调整壁厚、凸点高度等参数，快速衍生出不同规格的积木构件，比如1x1、2x2、2x3等不同尺寸的块体，只需要调整凸点的排布数量，保持基础的配合参数一致，就能保证全系列构件的互换性。
