桌面级多关节小型工业机械臂设计

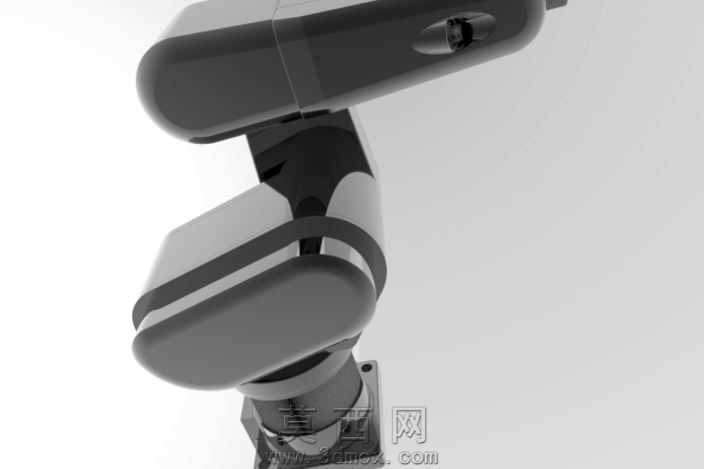

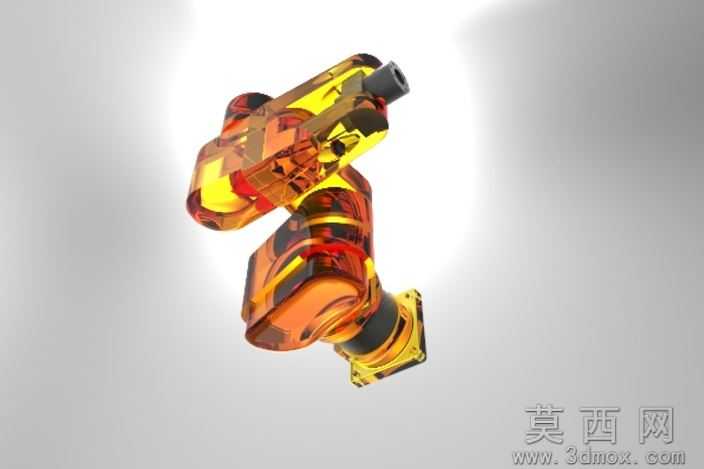

本作品为桌面级多关节小型机械臂的三维数字化设计成果，建模阶段采用自顶向下的装配设计思路，先完成整机运动边界与负载参数的预设，再逐一拆分基座、腰转关节、大臂、小臂、腕部回转关节、末端执行器接口等独立模块，各模块间严格按照工业机械臂的传动配合逻辑设定装配约束，保证各关节旋转轴的同轴度、相邻结构件的安装间隙完全符合实际加工装配要求。建模过程中对关节内部的谐波减速器安装位、伺服电机固定槽、线缆穿行走线腔都做了精细化的结构还原，没有省略任何影响装配逻辑的细节特征，所有安装孔位、定位止口的尺寸参数都参考通用小型工业机器人的行业标准设定，保证模型可直接对接后续的工程图输出与实物打样验证。材质与渲染阶段，针对不同结构部件的物理属性做了区分设置：基座与大小臂的主体结构件采用半透明聚碳酸酯工程材质，调整了材质的折射度与透光率，既可以直观展示内部的传动结构布局，又还原了轻量化工程塑料的质感；关节连接处的金属固定件、输出法兰采用哑光金属材质，添加了细微的磨砂纹理与边缘倒角高光，还原铝合金机加工件的真实表面效果；末端接口处的快换结构做了深色硬质合金材质区分，强化不同功能部件的视觉层次。渲染时采用三点布光方案，主光源从侧上方45度投射，突出机械臂关节的曲面转折与结构层次，补光弱化底部阴影，背景采用渐变中性灰突出主体，同时添加了柔和的环境反射，让半透明材质的通透感与金属件的质感得到充分呈现。设计过程中充分考虑了小型机械臂的紧凑性需求，将所有传动与驱动部件都集成在关节内部，整体结构无外露冗余部件，在保证300mm工作半径、500g额定负载的性能前提下，将整机底座安装尺寸控制在100mm*100mm以内，适配桌面级自动化作业、教学实训、轻量化工位上下料等多种应用场景，各关节的运动范围都做了限位结构设计，避免运动过程中出现线缆拉扯、结构干涉的问题，整体结构兼顾了轻量化与刚性要求。
