不扩散条约螺纹切削提示插入框组件

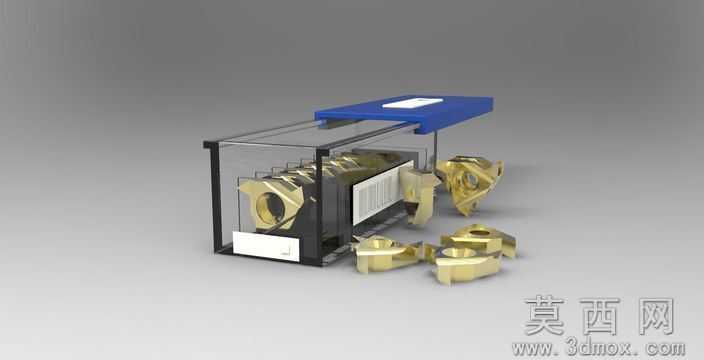

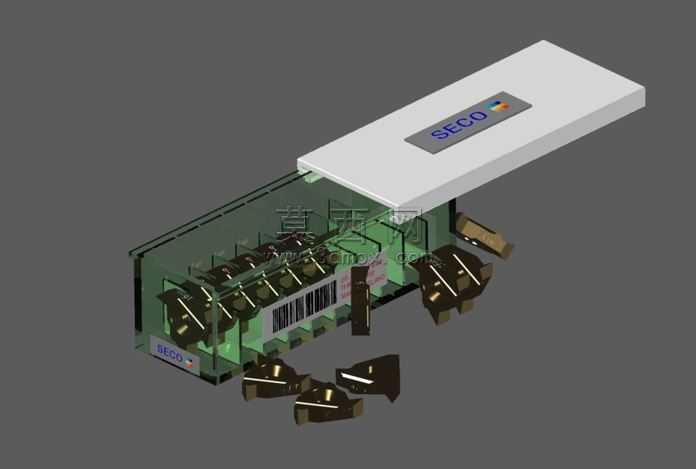

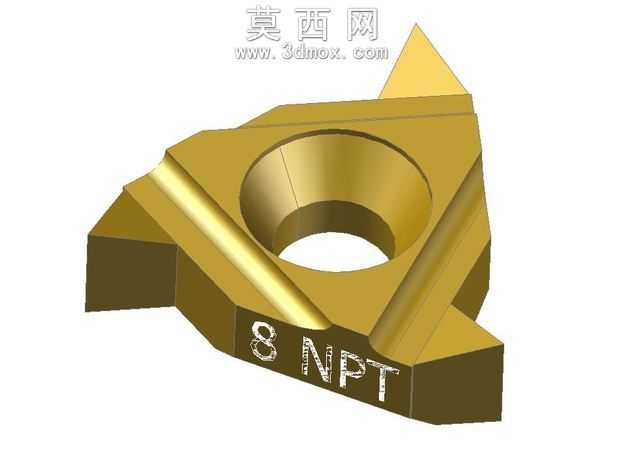

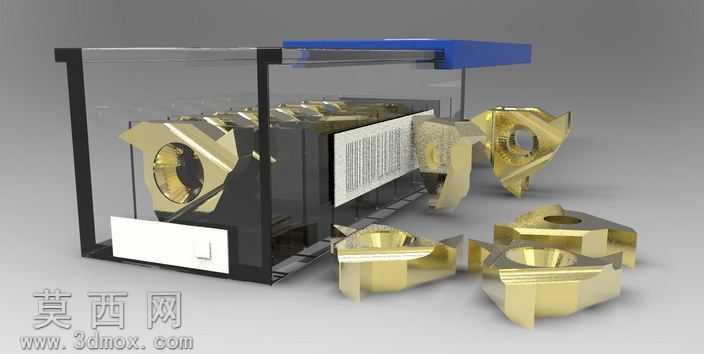

本作品为适配车床加工场景的螺纹切削提示插入与框体组件三维设计，整体建模过程以工业加工实际使用需求为核心逻辑展开。建模阶段首先依据不扩散条约管锥螺纹8TPI NR的加工参数基准，先完成框体承载结构的轮廓搭建，框体采用半开放围合式结构，外侧设置硬质防护边框，顶部搭配蓝色标识盖板，既能够对内部放置的切削刀片、提示标识件形成稳定防护，也方便操作人员快速识别组件功能。内部结构建模时，针对每款碳化材质螺纹切削刀片的外形特征做了精准还原，刀片的切削刃角度、定位卡槽尺寸都严格匹配车床刀座的安装标准，同时预留了提示插片的安装卡槽，可插入标注螺纹参数、加工注意事项的标识片，避免加工过程中参数混淆。材质渲染环节，框体边框采用哑光黑硬质工程塑料材质，搭配半透明的防护侧板，既可以直观观察内部刀片存放状态，也具备加工场景所需的抗磕碰、耐油污属性；顶部盖板做亮蓝色哑光烤漆质感处理，和黑色框体形成清晰视觉区分；切削刀片还原碳化金属的亮金色金属质感，表面做细微的磨砂纹理处理，还原硬质合金刀片的真实材质表现，刀片刃口部分做轻微的高光处理，突出切削部位的结构特征。设计思路上充分考虑车床加工场景的使用便利性，框体尺寸适配机床操作台的摆放空间，内部刀片卡位做了防呆设计，不同规格的刀片对应专属卡位，避免错拿错用，提示插片采用可更换式结构，可根据加工需求随时替换不同参数的提示内容，整体组件兼顾刀具收纳、参数提示双重功能，能够有效降低螺纹加工过程中的参数误用概率，提升数控车削作业的标准化程度与加工效率。
