车床中心架支撑结构三维设计

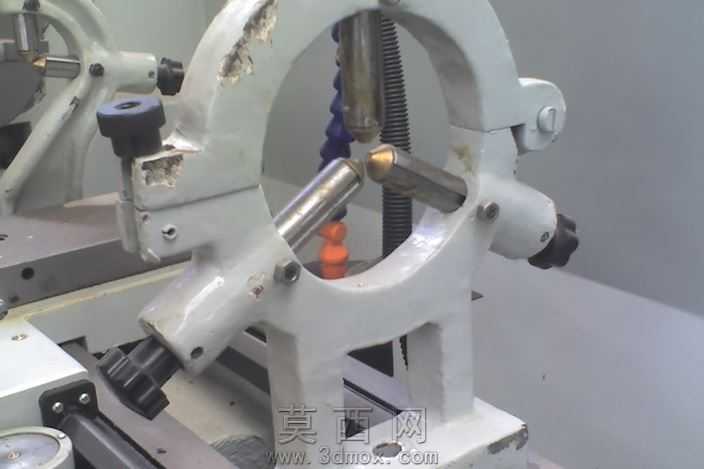

本模型为车床配套使用的中心架支撑结构，建模过程严格遵循车床附件的实际装配逻辑，以1:1比例还原实体结构的尺寸比例与装配关系。建模阶段先通过草图绘制中心架主体的环形基座轮廓，利用拉伸、切除特征完成主体框架的基础造型，再分别构建三个可调节支撑爪的独立零件，每个支撑爪的调节螺杆、锁紧旋钮、接触顶头都单独建模，保证各部件的运动干涉检查符合实际使用场景。材质渲染阶段，主体铸铁部分采用哑光灰铸铁材质，添加细微的使用磨损痕迹与漆面斑驳效果，还原车间长期使用的工装质感；调节螺杆、支撑顶头部分采用抛光金属材质，表现金属加工面的光泽感；锁紧旋钮采用黑色工程塑料材质，区分不同部件的材质属性，提升模型的真实度。结构设计上，环形主体采用开口式结构适配车床床身的安装定位，三个支撑爪呈120度均匀分布，可通过旋钮调节支撑行程，适配不同直径的轴类工件装夹，支撑爪端部的铜质顶头可减少工件旋转时的磨损，同时保证支撑稳定性。设计过程中重点考量了中心架与车床导轨的安装适配性，底部的安装定位槽尺寸匹配普通卧式车床的床身导轨规格，支撑爪的调节行程覆盖常规轴类零件的加工直径范围，锁紧结构采用旋钮式压紧设计，操作便捷且锁紧力足够，可有效避免长轴加工时的工件弯曲变形问题，整体模型的装配约束完全符合实际工装的运动逻辑，可直接用于虚拟装配验证、加工工艺模拟以及教学演示场景。
