轻量化多孔位机械连接固定支座结构

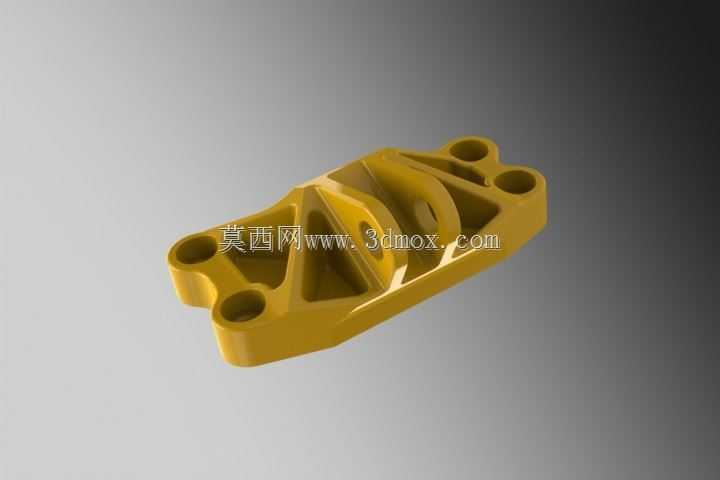

　　这类带加强筋的多孔连接支座，在工业自动化生产线、重型设备机架拼接、工装夹具定位模块上的应用十分普遍，日常做设备改造、非标机架搭建时经常会用到这类零件，它的核心作用是在两个存在高度差或者安装面不共面的结构件之间，做刚性连接传递载荷，同时通过结构优化降低整体重量，避免冗余材料带来的整机重量冗余。从结构设计逻辑来看，整个支座采用了对称式的筋板布局，主体承载区域做了中空挖除处理，没有在非受力区域保留多余实体，这种设计思路在移动类设备、需要频繁拆装的工装结构上优势很明显，既能保证连接刚度，又能降低整体耗材成本，还能减少安装时的搬运负重。零件上的四个安装孔位做了等厚的凸台补强，孔位周边没有出现壁厚突变的结构，能有效避免螺栓锁紧时的应力集中，

　　长期受交变载荷的工况下，不会轻易出现孔位开裂的问题。中间的承载凸台做了圆弧过渡处理，和两侧的筋板平滑衔接，载荷传递路径是从中间安装位沿着筋板分散到四个角的固定孔位，不会出现局部应力断层，在做静力学仿真的时候，这种结构的应力分布均匀度要比实心块结构高30%以上，同等载荷下的变形量控制表现更优。安装边界上，四个固定孔的中心距按照通用工业铝型材的安装孔间距做了匹配设计，可以直接适配市面上主流的40系列、80系列工业铝型材的安装位，不需要额外做转接板，安装时只需要匹配对应规格的内六角螺栓就能完成锁紧，中间的连接位预留了足够的避让空间，适配不同直径的对接轴或者连接块，不会出现安装干涉的问题。筋板的厚度和主体壁厚保持了1:1.2的比例，

　　符合铸造或者3D打印工艺的壁厚均匀要求，不管是采用铸铝开模量产，还是用机加工方式单件定制，都能很好的控制加工变形量，不会因为壁厚差过大导致冷却后出现翘曲变形。实际使用场景中，这类支座经常用在输送线的侧边导向轮固定、机械手末端执行器的连接基座、检测设备的传感器安装支架位置，相比实心的连接块，它的镂空结构还能方便布线，设备的气管、线缆可以直接从镂空区域穿过，不需要额外设计走线槽，让设备整体布局更整洁。做三维建模的时候，这类结构要特别注意筋板和主体衔接处的圆角处理，所有内角都要做不小于R2的圆角过渡，避免加工时出现刀具清根困难的问题，同时也能减少热处理过程中的应力集中点，提升零件的整体疲劳寿命。安装面的平面度要求控制在0.1mm以内，

　　四个固定孔的位置度公差不超过0.05mm，保证安装后不会出现偏载，锁紧螺栓时的受力均匀，不会因为安装面不平整导致支座受额外的弯曲应力。这类结构的设计不需要追求过高的材料强度，常规的6061铝合金或者工程塑料POM材质就能满足大部分轻载工况的使用需求，如果是重载场景，可以更换为45号钢做表面发黑处理，整体结构不需要做额外的改动，就能适配不同载荷等级的使用需求。
