带轮毂紧固孔直齿圆柱传动齿轮

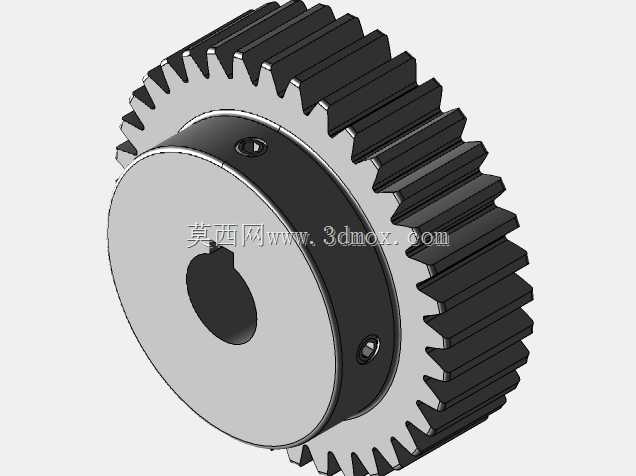

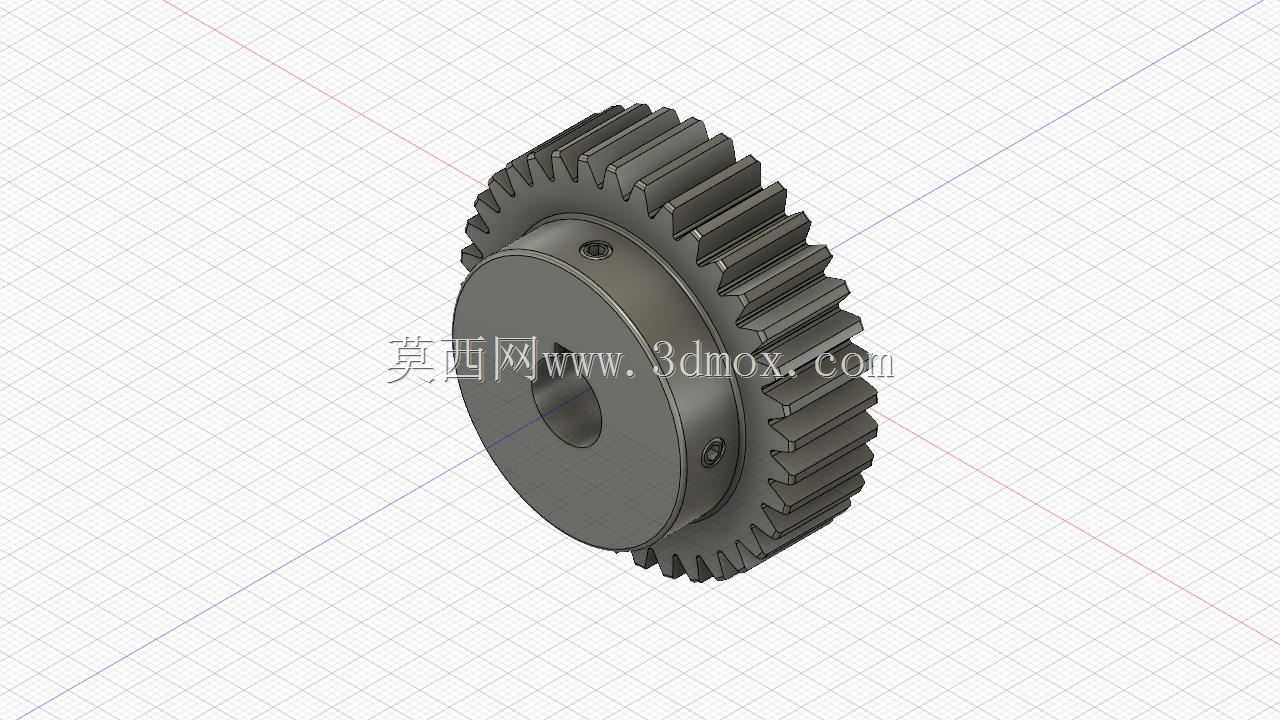

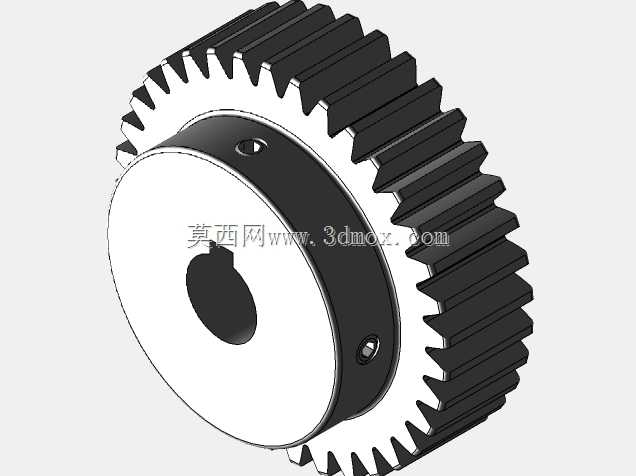

　　这类带轮毂紧固结构的直齿圆柱齿轮，在常规中小载荷的平行轴传动场景中应用极广，从普通轻工输送线的辊筒驱动、小型工装夹具的动力传递，到台式加工设备的进给传动链路、农用小型机具的转速匹配单元，都能见到同结构齿轮的身影。不同于无轮毂的薄片齿轮，这款齿轮在轮体一侧做了加厚凸台轮毂设计，轮毂上预留的两个径向紧定螺钉孔，是实际装配中最常用的周向固定结构——装配时无需额外加工键槽，只要将齿轮穿入对应直径的传动轴，拧入紧定螺钉顶住轴面的定位凹坑，就能实现齿轮与轴的同步转动，对小扭矩、低转速的传动场景来说，这种固定方式装配效率高，后期维护拆卸也更便捷，尤其适合非重载、需要频繁调整齿轮轴向位置的调试类工装场景。

　　从设计逻辑上看，这款齿轮采用标准渐开线齿形，齿向与齿轮轴线完全平行，啮合传动时不存在轴向分力，对两端支撑轴承的轴向载荷要求极低，能有效简化支撑结构的设计复杂度，降低整套传动机构的成本。轮齿部分的齿顶高、齿根圆角都做了符合通用传动标准的参数匹配，能和同模数的标准直齿轮实现顺畅啮合，啮合过程中接触线沿齿宽方向全程贴合，传动效率比同模数的斜齿轮更高，且没有轴向力带来的额外功耗，在传动比要求固定、中心距不大的平行轴布局中适配性极强。轮毂部分的厚度设计充分考虑了紧定螺钉的安装深度，既保证螺钉拧入后有足够的螺纹咬合长度，不会因为传动扭矩出现螺钉滑牙、齿轮松脱的问题，又不会因为轮毂过厚增加不必要的轮体重量，避免转动惯量过大带来的启动冲击。中心安装孔的公差选用基孔制间隙配合，能适配常见的冷拉圆钢传动轴，装配时无需额外修磨孔壁，常温下就能顺利推入轴段，同时配合间隙控制在合理范围，不会因为间隙过大出现传动过程中的齿轮径向跳动，保证啮合精度。

　　实际选型使用时，需要注意这款齿轮的安装边界：轮体外径是齿顶圆直径，设计安装腔体时要预留足够的齿顶安全间隙，避免腔体内壁和转动的齿顶发生刮擦；轮毂的凸台外径大于轮辐部分的厚度，轴向安装时要注意凸台一侧的避让空间，不能让相邻的轴承、轴套等零件和轮毂端面发生摩擦干涉；两个紧定螺钉孔沿轮毂径向对称分布，装配时建议在轴面对应位置打浅定位坑，让螺钉端头嵌入坑内，相比直接顶在光轴表面，能大幅提升抗扭能力，避免频繁正反转时齿轮和轴出现相对转动。齿宽的设计匹配常规中小功率传动的齿宽系数，既保证轮齿有足够的接触强度，不会因为载荷过大出现断齿、齿面点蚀的问题，又不会因为齿宽过大导致轮齿受载不均，当轴出现微小绕度变形时，也能保证齿面接触应力分布在合理区间。这类齿轮的传动噪声相比斜齿轮略高，因此更适合用在对噪声控制要求不极端严苛的工业设备场景，在转速不超过每分钟1500转的工况下，齿面磨损速度可控，正常润滑条件下使用寿命能满足通用设备的设计周期要求。如果是用在有防尘要求的场景，只需要在齿轮副外侧加装简易防尘罩，就能避免粉尘进入齿面加剧磨粒磨损，不需要复杂的密封结构，整体适配成本很低。
