这套多轮组皮带传动结构,常被用于教学演示场景与小型非标设备的动力分流布局设计中,区别于常规单组两轮带传动,该结构通过四个不同直径带轮的错位排布,可实现单动力输入下的多轴不同转速输出,适配需要同时驱动多个执行端、且各执行端转速要求存在差异的小型设备布局。从实际功能来看,带传动本身具备缓冲吸振、过载打滑保护动力端的特性,多轮组的排布方式可以在有限安装空间内拉长传动包角,减少单根皮带的弯折应力,相比串联式多组带轮传动,这种同平面排布的结构能大幅压缩整体安装厚度,适合安装在设备侧立面或者演示台板这类平面安装基准上。设计过程中首先要确定各带轮的中心距边界,安装基板采用平板式结构,所有带轮的安装轴均垂直于基板平面固定,

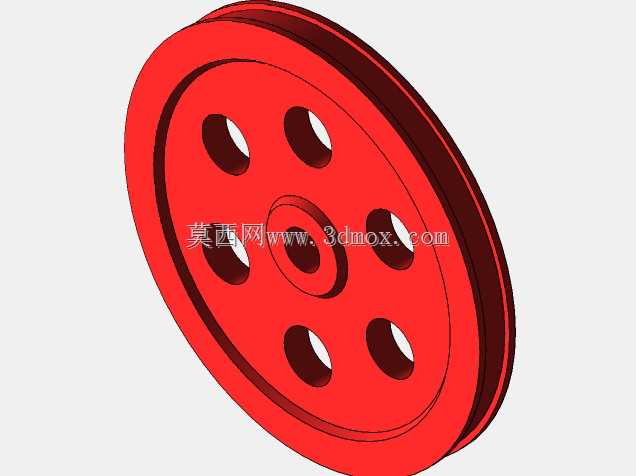

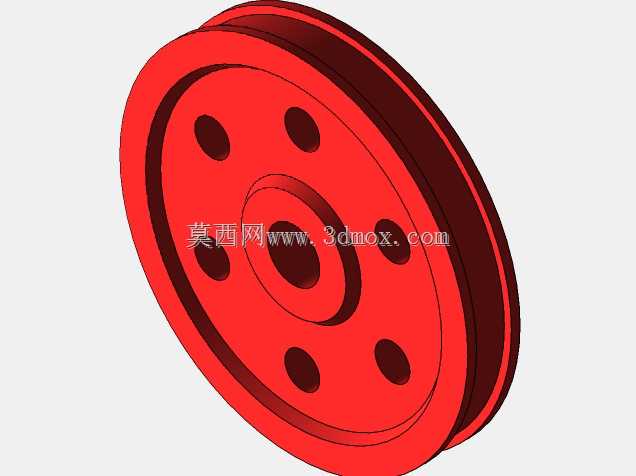

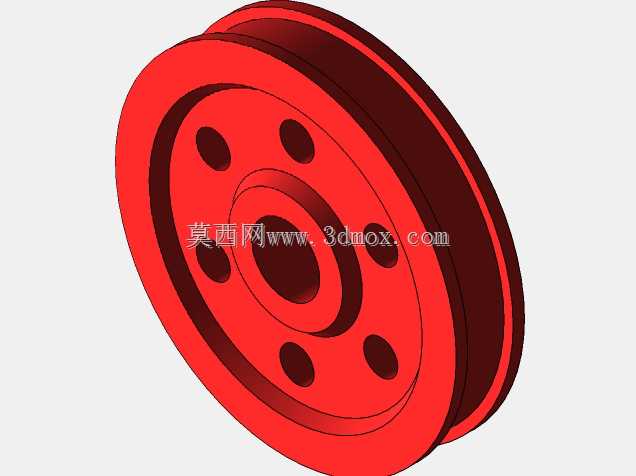

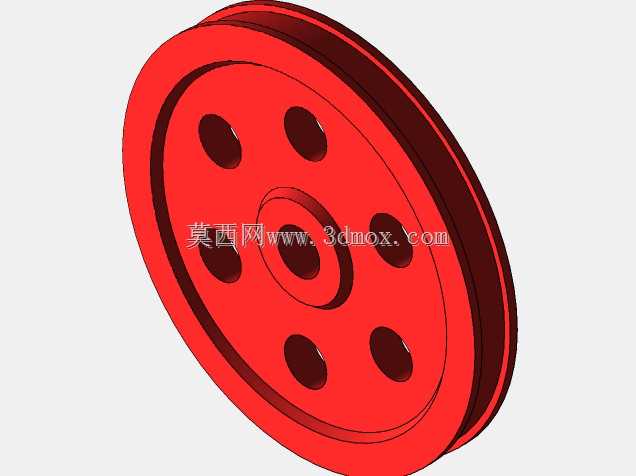

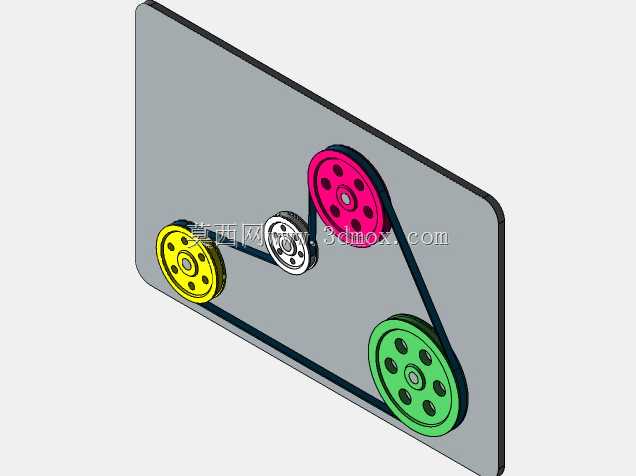

保证各带轮的轮槽处于同一平面,避免皮带运行过程中出现跑偏、掉带的问题;四个带轮的直径差异化设置,是根据各输出端需要的传动比反向推算得出,红色、蓝色、绿色、灰色四个带轮分别对应不同的输出转速需求,皮带的绕线路径经过反复调整,确保每个带轮的有效包角不低于120度,防止传动过程中出现打滑丢转的情况。从安装边界来看,整体结构的外轮廓尺寸由基板大小决定,基板边缘预留了安装固定孔位,可直接通过螺栓固定在设备机架或者演示台架上,各带轮的轴伸端预留了安装接口,可直接连接负载端比如小型传送带辊轴、演示用执行机构等。结构设计时充分考虑了皮带的张紧调节空间,其中灰色小直径带轮的安装座预留了长条形调节槽,可通过调整该带轮的位置实现皮带张紧度的调节,
无需额外加装张紧轮,简化了整体结构的零件数量,降低后期维护的复杂度。在实际设备应用中,这类多轮组带传动结构常出现在小型食品加工设备、台式教学实验台、小型包装辅助设备上,这类设备往往不需要太大的传动扭矩,但是需要单电机带动多个不同转速的动作部件,采用这种同平面多轮带传动的布局,相比齿轮传动结构噪音更低,无需润滑维护,相比链传动结构运行更平稳,不会出现链节磨损伸长后的跳齿问题。设计时还需要注意带轮的轮槽尺寸与所选皮带的截面型号匹配,不同直径带轮的轮槽角度要根据带轮直径做对应调整,小直径带轮的轮槽角度适当减小,保证皮带侧面与轮槽的有效接触面积,提升传动效率;各带轮的安装轴要保证足够的同轴度与支撑刚度,避免带轮高速旋转时出现径向跳动,

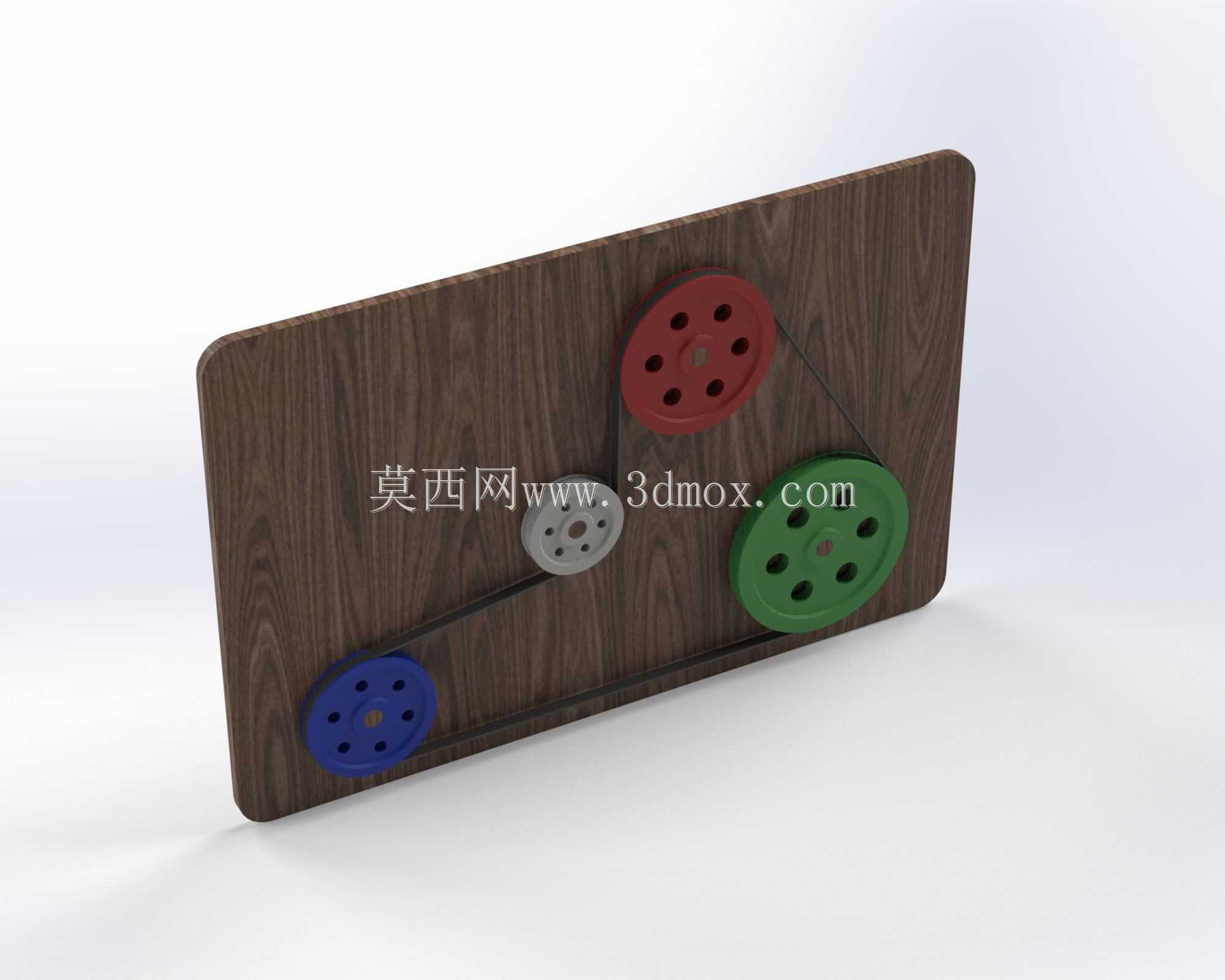

加剧皮带的磨损。基板采用木质纹理的板材做演示款时,主要是用于教学场景下的传动原理展示,让学习者可以直观看到多轮带传动的绕线方式、传动比分配逻辑,实际工业应用场景中基板会更换为钢板或者硬质铝合金板材,提升整体结构的结构强度与安装稳定性,适配工业场景下长时间连续运行的需求。另外,这种多轮组布局还可以通过调整带轮的排布位置、增减带轮数量,适配不同的安装空间形状,比如在L型的安装空间内调整带轮位置,让皮带绕线适配空间边界,无需额外增加传动换向结构,进一步压缩设备的整体体积。在装配过程中,需要先将所有带轮预装在基板上,调整各带轮的端面跳动量在允许范围内,再套入皮带,最后通过调节带轮调整皮带张紧度,张紧度的判定以皮带按压下沉量为中心距的2%左右为宜,过紧会加剧轴承受力,缩短轴承与皮带的使用寿命,过松则会出现打滑,传动效率下降。
