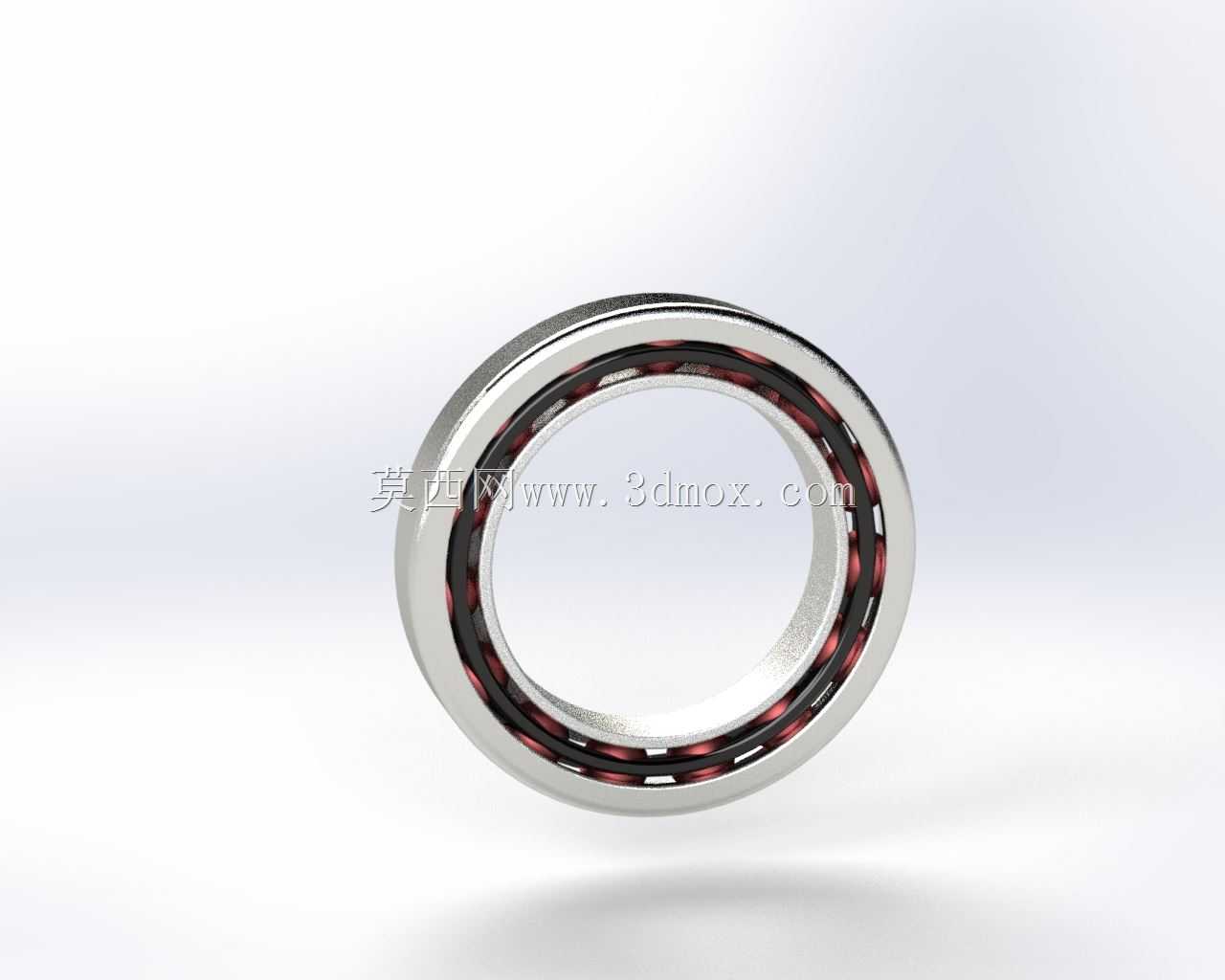

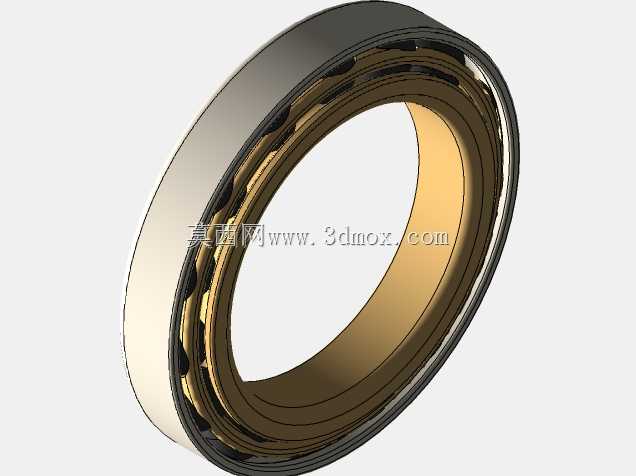

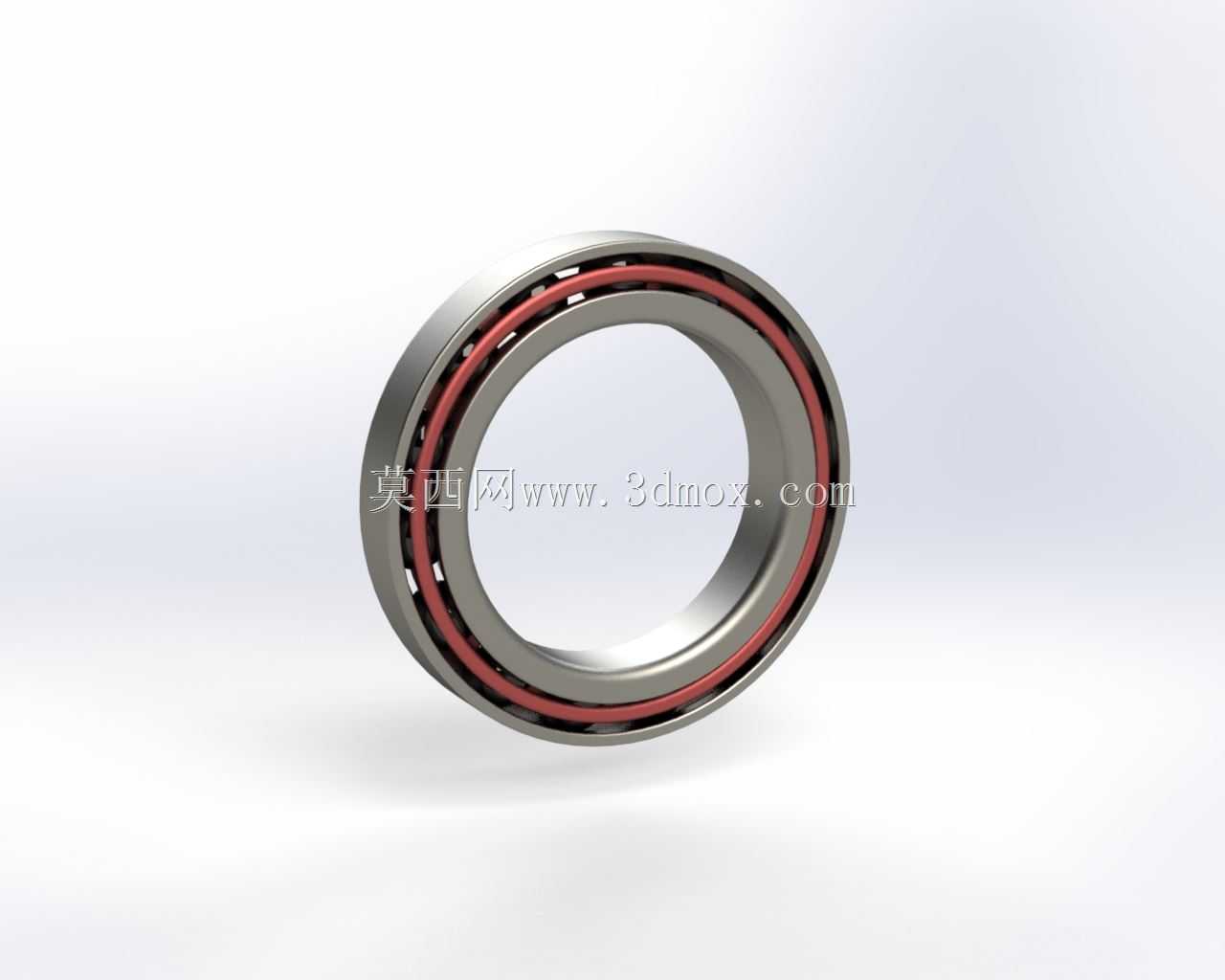

高精度角接触球轴承三维结构设计

　　在精密机床主轴、高速电主轴、航空发动机附件传动、精密泵类、工业机器人关节这类对回转精度、复合载荷承载能力有严苛要求的场景中，角接触球轴承是核心的回转支撑部件，区别于深沟球轴承仅能承受纯径向载荷的特性，这类轴承通过滚道的接触角设计，可同时承受径向载荷与单向轴向载荷，配对安装时还可承受双向轴向载荷，能在高速回转工况下维持稳定的回转精度与刚度。从结构设计逻辑来看，该轴承的核心设计要点集中在接触角匹配、滚道曲率优化、保持架结构选型三个维度，接触角的选取直接决定载荷分配比例，接触角越大轴向承载能力越强，高速工况下则更适合选取较小接触角以降低滚动体自旋滑动带来的发热，建模过程中需要严格控制内圈、外圈滚道的曲率半径与滚动体直径的比值，

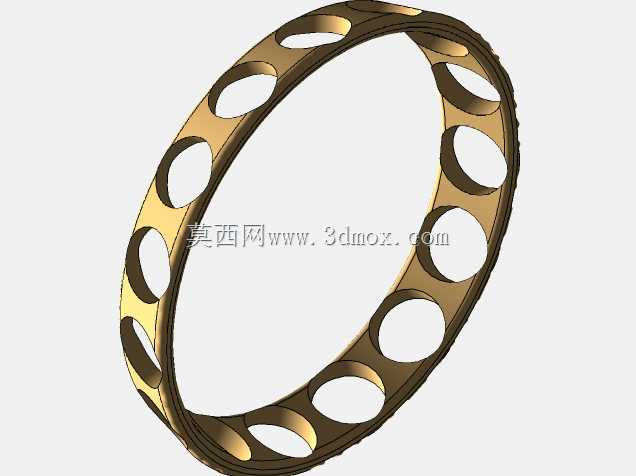

　　通常滚道曲率半径取滚动体直径的52%-54%，既保证足够的接触面积降低接触应力，又避免曲率差过小导致滚动体卡滞、摩擦温升过高的问题。保持架采用的是窗式实体结构，兜孔与滚动体的间隙控制在合理区间，既要保证滚动体运转时的灵活度，又要避免间隙过大导致滚动体在高速回转时出现窜动、碰撞，保持架的引导方式根据应用转速选型，高速场景下多采用内圈或外圈引导，降低滚动体与保持架的冲击磨损。从安装边界来看，这类轴承的安装需要严格控制配合公差，内圈与轴的配合通常选取过盈配合，过盈量根据载荷大小、转速区间调整，外圈与轴承座孔的配合则根据载荷方向选取过渡或小间隙配合，避免过盈量过大导致轴承内部游隙被过度压缩，出现运转卡滞、温升骤升的问题。

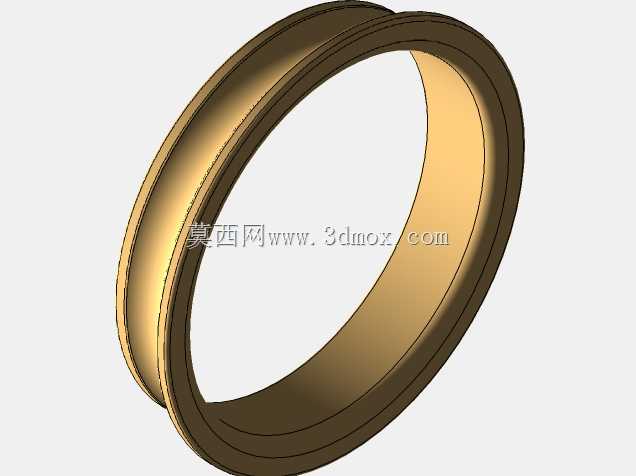

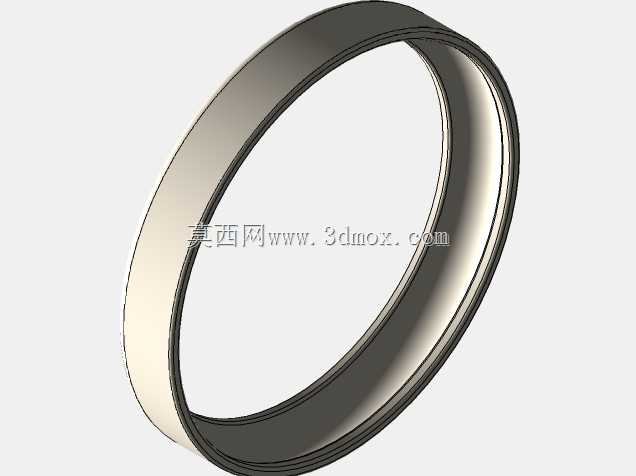

　　建模时需要还原轴承的内部游隙设计，径向游隙与轴向游隙存在对应换算关系，初始游隙的选取需要考虑配合过盈量、工作温升带来的热膨胀量，保证工作状态下轴承拥有合理的工作游隙，既不会因为游隙过大出现回转精度下降、振动噪声超标，也不会因为游隙过小出现滚动体与滚道的异常磨损、提前失效。在实际设备选型应用中，这类轴承常采用配对安装的形式，包括背对背、面对面、串联三种配对方式，背对背配对的轴承支撑刚度更高，可承受倾覆力矩，适合主轴悬臂安装的场景；面对面配对的轴承安装调试更便捷，适合载荷方向波动较小的传动场景；串联配对则可提升单向轴向载荷的承载能力，多用于重载轴向载荷的工况。建模过程中对倒角、密封槽、止动槽这类细节结构的还原也十分关键，轴承的安装倒角尺寸需要符合安装引导的要求，避免装配时出现卡滞、划伤配合面的问题，若为带密封结构的型号，还需要还原密封唇口与内圈密封槽的配合尺寸，保证密封效果的同时不会带来过大的摩擦阻力。从实际使用场景的失效形式来看，这类轴承的常见失效包括接触疲劳剥落、磨损、烧伤、保持架断裂等，设计建模阶段对滚道表面粗糙度、滚动体精度等级的匹配，直接影响轴承的使用寿命，高精度等级的轴承会严格控制滚道的圆度、波纹度，滚动体的直径差、球形误差，保证高速回转时的运转平稳性，降低振动噪声。在三维建模过程中，需要严格按照滚动轴承的设计规范还原各部件的几何关系，内圈、外圈的滚道中心偏移量直接对应接触角的设计值，滚动体的排布需要保证等分精度，

　　避免出现节距误差导致的载荷分布不均，保持架的兜孔位置度需要与滚动体排布完全匹配，保证装配后滚动体可在兜孔内灵活转动无卡滞。对于设备结构设计人员来说，这类轴承的三维模型可直接用于主轴结构、传动系统的装配干涉检查，验证轴承安装位置的轴肩高度、轴承座挡边高度是否符合安装要求，轴肩高度不能超过轴承内圈的倒角尺寸，避免装配时轴承无法贴合定位面，同时要预留足够的拆卸空间，方便后期维护时的轴承拆卸。在高速应用场景中，还需要结合轴承的润滑方式设计对应的油路结构，无论是油脂润滑还是油气润滑，都需要保证润滑介质能顺利进入轴承内部的滚动接触区域，带走摩擦产生的热量，降低磨损速率，建模时可结合轴承的内部结构预留润滑通道的接口位置，匹配整体传动结构的润滑系统设计。
