直列四缸内燃机核心结构三维数模

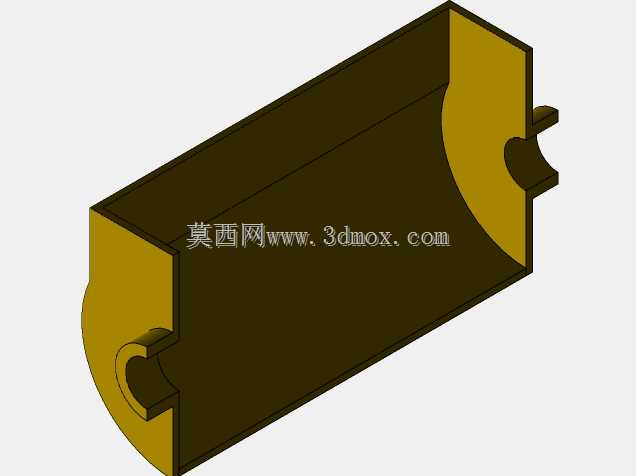

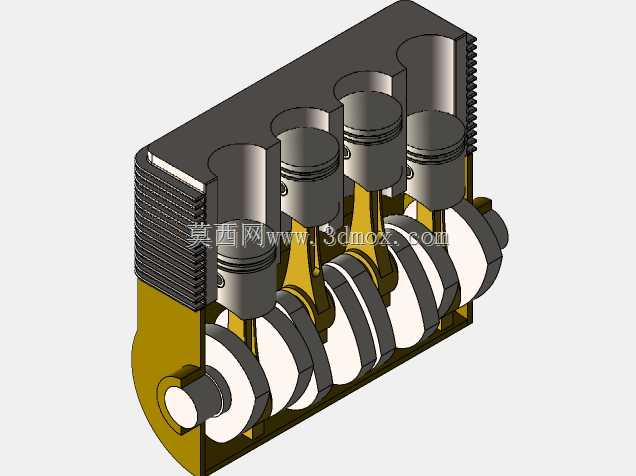

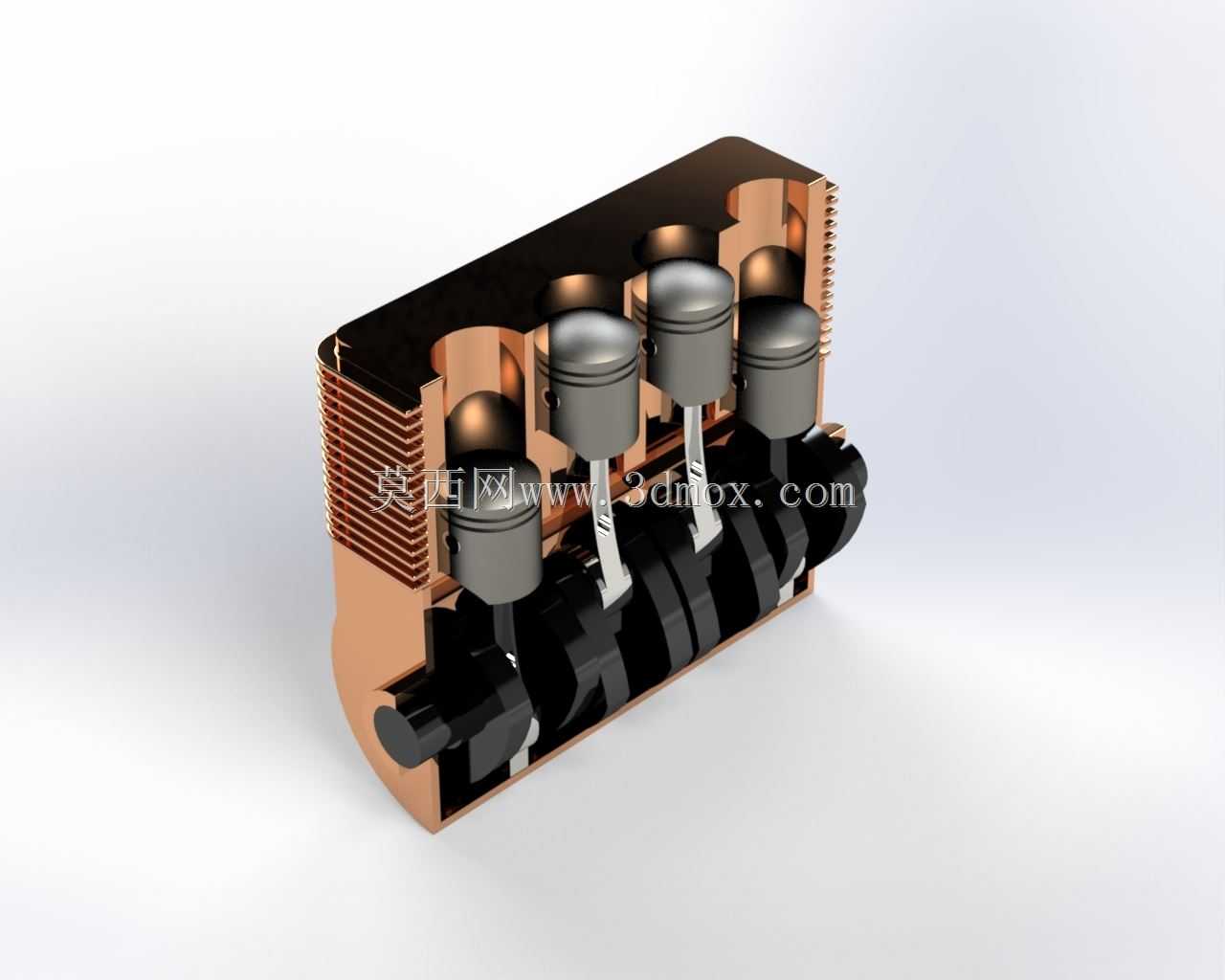

　　这套直列四缸动力核心的三维结构，还原了往复式内燃机最经典的曲柄连杆配气布局，在小型乘用车、通用发电机组、小型工程机械动力单元领域有着极广的适配场景。日常做动力总成匹配时，最先要核对的就是安装边界尺寸：这套结构的缸体沿曲轴轴向的总长度适配1.3-1.6L排量区间的紧凑型动力舱布局，缸心距按照量产水冷机型的常规公差预留了0.8mm的缸壁热膨胀间隙，曲轴中心到缸盖安装面的高度控制在常规前置前驱车型的动力舱Z向安装阈值内，不需要额外改动副车架的安装点位就能适配多数A级家用车的悬置硬点。从功能实现逻辑来看，这套结构完整呈现了四缸机的做功顺序排布：1-3-4-2的发火间隔角均匀保持180度曲轴转角，

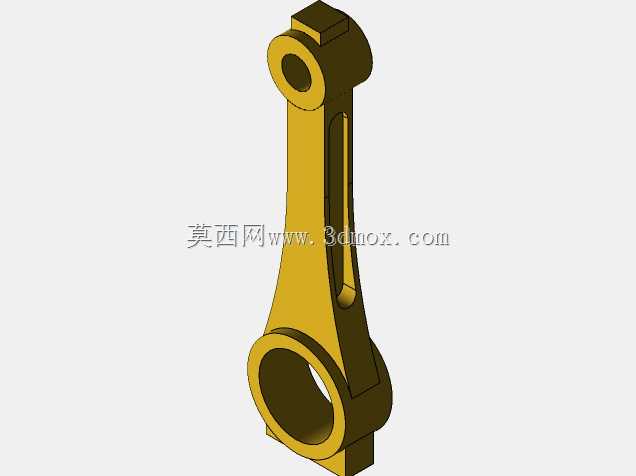

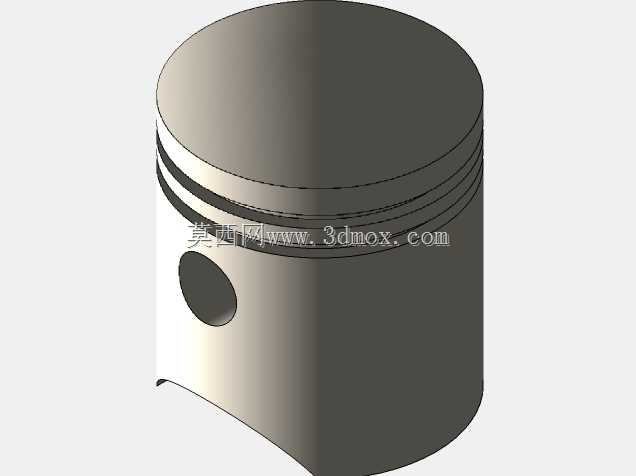

　　运转时的一阶往复惯性力可以通过曲轴本身的平衡块实现完全自平衡，不需要额外加装平衡轴就能把怠速工况的振动幅值控制在乘用车型的可接受范围内，这也是直列四缸结构能成为民用动力主流方案的核心原因。设计层面上，这套数模把活塞裙部的型线做了符合工程实际的简化呈现：活塞销座附近的裙部做了0.2mm的偏心凹陷，避免热态下裙部膨胀卡滞在气缸壁内，活塞环槽的宽度按照常规气环、油环的装配尺寸预留了侧隙，三道环槽的位置避开了活塞在上止点时对应气缸水套的盲区，保证活塞往复运动时的环组区域能得到充分冷却。连杆部分采用了平切口的大头设计，连杆螺栓的安装孔位做了沉头避让，大头轴瓦的定位槽位置和曲轴连杆轴颈的定位凸点完全对应，装配时不会出现轴瓦周向转动的问题；

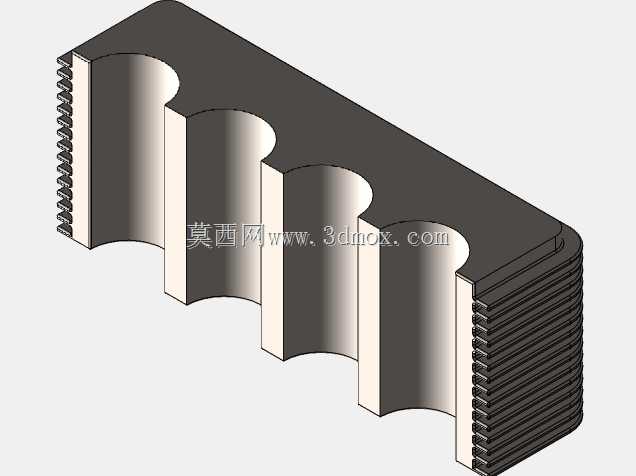

　　曲轴的平衡块按照每个曲柄销对应的离心力大小做了扇形轮廓优化，既保证平衡率能达到85%以上的量产要求，又尽可能控制了曲轴的整体转动惯量，避免急加速时的动力响应迟滞。缸体部分采用了连体式的缸筒设计，外壁的散热鳍片是针对风冷机型做的适配结构，如果要改水冷方案，只需要在缸体外部增加水套壳体就能直接复用核心的曲柄连杆结构，不需要重新调整活塞、曲轴的运动配合关系。实际做结构校核时，要注意活塞在上止点时，活塞顶部和缸盖安装面之间的压缩余隙控制在0.8-1.2mm区间，余隙过小容易出现活塞碰气门的故障，余隙过大则会导致压缩比不足，动力输出达不到设计指标。另外曲轴的轴向定位采用了中间主轴颈的止推片设计，止推片的安装槽位在数模里预留了0.

　　15mm的轴向间隙，既可以避免曲轴受热膨胀后出现轴向卡滞，又能控制曲轴的轴向窜动量，减少离合器分离时的抖动问题。这套结构的运动仿真可以直接复用数模里的配合关系：给曲轴添加旋转马达，就能直观看到四个活塞的往复运动相位差，以及连杆在摆动过程中和缸筒、曲轴平衡块之间的运动间隙，不需要重新做运动副的定义，对于刚接触动力结构设计的工程师来说，可以快速理解四缸机的动力传递逻辑：燃油燃烧产生的压力推动活塞做直线往复运动，通过连杆把直线力转化为曲轴的旋转扭矩，最终通过飞轮端把动力输出给传动系统。在做变型设计时，这套结构的拓展性也很强：如果需要提升排量，可以通过加大缸径、增加活塞行程的方式调整，只需要对应修改缸筒直径、曲轴曲柄半径、连杆长度三个核心参数，其余的安装接口、平衡块轮廓都可以在原有基础上做适配调整，不需要从零开始搭建结构，能大幅缩短动力单元的开发周期。针对通用机械领域的应用，比如小型发电机组、农用机械的动力配套，这套结构的缸体安装法兰尺寸可以直接匹配通用的150F-190F系列风冷机型的安装点位，替换原有单缸动力时，只需要调整油门操纵机构的连接位置，就能直接利用原有设备的安装机架，不需要做额外的机架改装。
