斯特林外燃动力装置结构三维建模

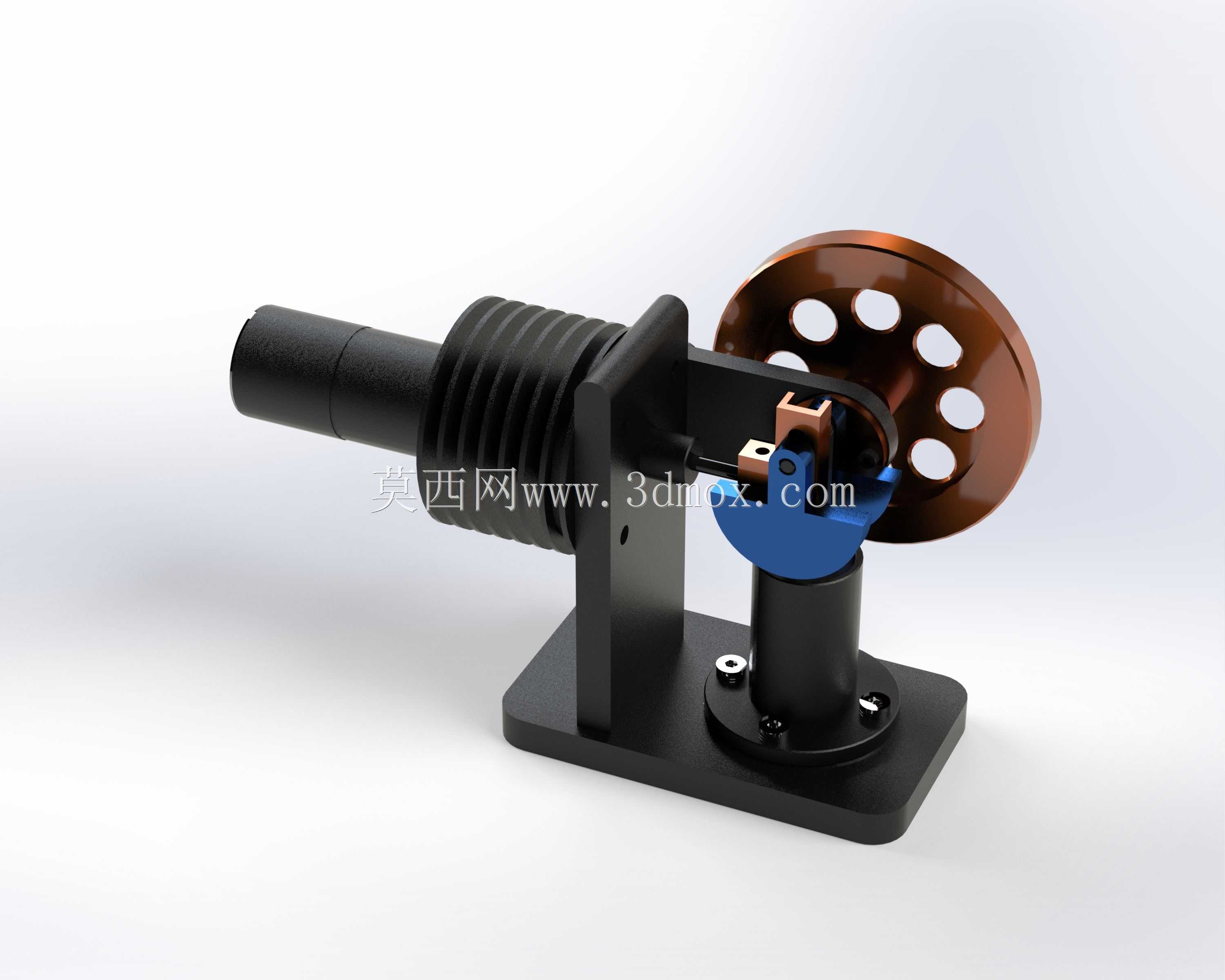

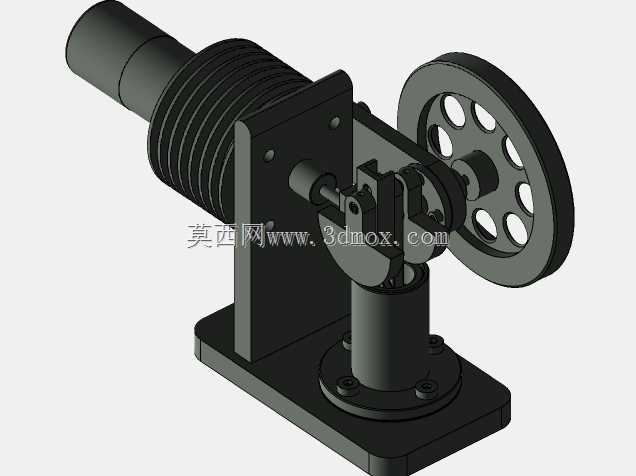

　　这套外燃式动力装置的三维结构建模，完整还原了斯特林循环动力输出的核心机械逻辑，可直接用于教学演示台架搭建、小型动力实验装置改制、热能动力类课程教具开发等场景，也能为微型余热回收动力单元的结构设计提供完整的装配参考。从实际应用层面看，这类小尺寸外燃动力结构不需要依赖燃油爆燃做功，只要存在稳定的温度差即可形成持续动力输出，在低品位热能回收演示、科普教具制作、小型无电区域温差动力装置开发中都有明确的使用需求，相比内燃机结构它没有复杂的配气点火机构，运转过程噪音更低，对热源的适配范围更广，甚至可以利用太阳能集热、工业废热等低品位热源驱动。整个装置的结构设计遵循紧凑化安装思路，底部采用一体式矩形安装底座，底座上预留了四个沉头安装孔位，

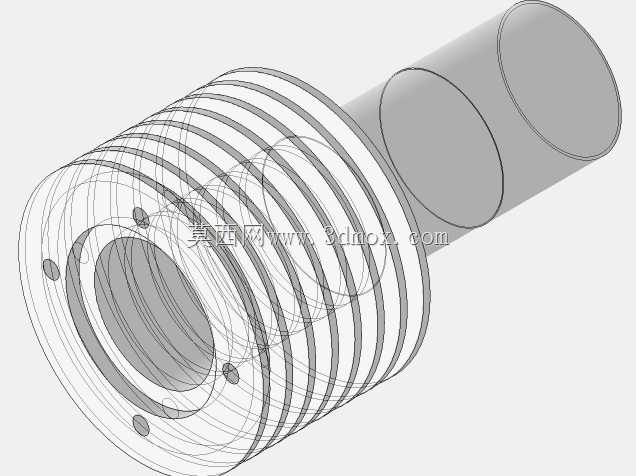

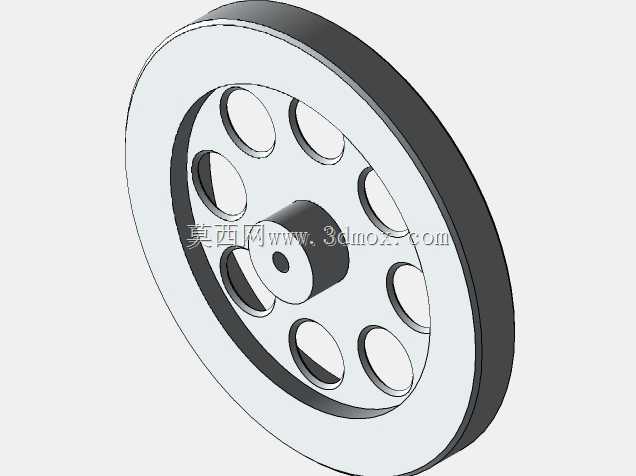

　　可直接通过螺栓固定在实验台架或安装基板上，安装边界控制在极小的空间范围内，不需要额外预留复杂的管线布置空间，整体重心落在底座几何中心区域，高速运转时不会出现明显的共振偏移。动力输出端的带孔飞轮采用偏心配重设计，既可以通过自身转动惯量维持曲轴运转的平顺性，也能通过轮盘上的通孔作为动力输出接口，外接皮带轮、小负载传动组件实现动力对外输出，飞轮与曲轴的连接采用平键定位，保证大扭矩传递时不会出现相对滑移。核心做功单元分为冷热两个气缸区段，热端气缸外侧设置了密集的环形散热鳍片结构，建模时完整还原了鳍片的厚度与间距参数，保证热交换过程中热端的热量可以快速通过鳍片散出，维持气缸内部的温度差，这也是斯特林循环能够持续做功的核心条件；

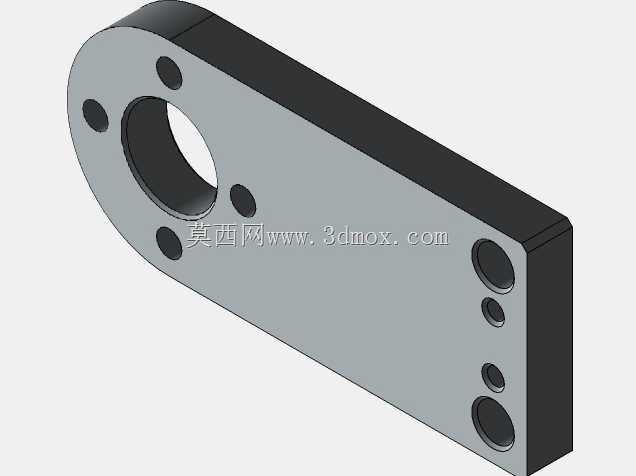

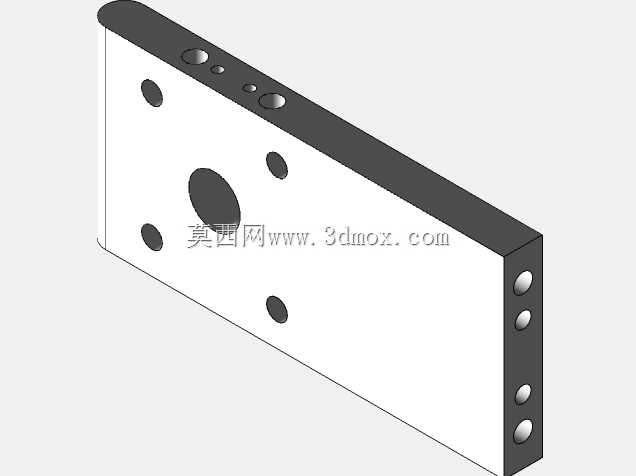

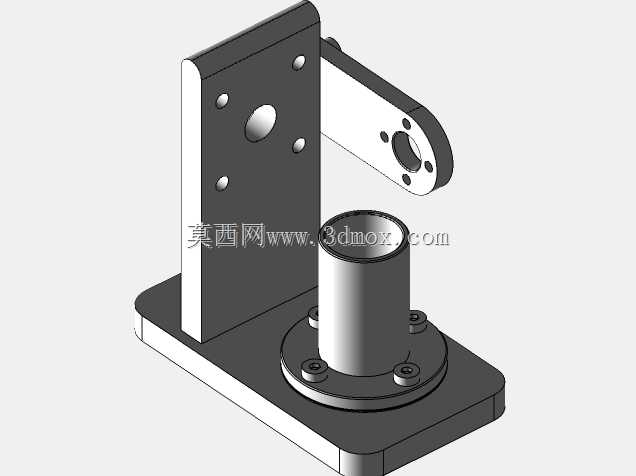

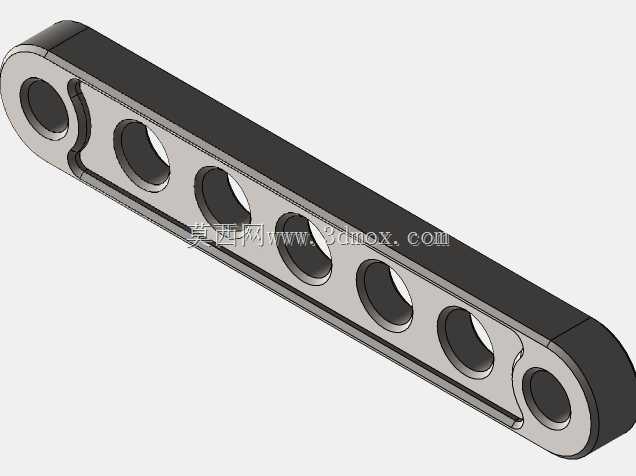

　　冷端气缸与热端气缸之间通过错位的曲柄连杆机构连接，连杆与活塞的连接采用微型铰接结构，建模时保留了铰接处的配合间隙，还原实际装配时的活动自由度，避免运动仿真过程中出现干涉卡顿。整套结构的传动路径设计非常简洁，活塞往复运动通过连杆直接传递给曲轴，曲轴的支撑位采用两个带座轴承固定在立式支架上，支架与底座之间采用螺栓连接，可根据实际实验需求调整支架高度，适配不同尺寸的气缸组件。设计过程中特意控制了所有运动部件的配合公差，活塞与气缸壁之间保留了合理的间隙，既保证运动过程中不会出现卡滞，也能维持气缸内部的密闭性，减少工质泄漏带来的动力损失；曲轴的偏心距经过匹配计算，刚好适配活塞的有效做功行程，保证飞轮转动一圈的过程中，

　　冷热腔的工质体积变化完全符合斯特林循环的相位要求。从安装适配性来看，整套装置的外形尺寸控制在小型实验设备的常规范围内，不需要占用过大的安装空间，所有外露的连接螺栓都采用标准件规格，后期维护更换零件时不需要定制特殊规格的紧固件；热端气缸的进气端采用圆柱形接口，可直接对接外部热源导流罩，适配不同类型的热源输入方式。建模过程中对所有零件的壁厚都做了合理性校验，底座、支架等承重部件的壁厚满足结构强度要求，不会因为长期运转出现结构变形，飞轮部分做了动平衡仿真校验，保证高转速下的运转稳定性，避免因为偏心量过大带来的振动问题。这套结构除了用于实体教具制作外，也可以作为热能动力相关专业的课程设计参考，帮助设计者理解外燃机的循环原理与机械传动匹配逻辑，所有装配关系都按照实际加工装配逻辑搭建，不存在无法落地的理想化结构，每个零件都具备可加工性，不需要特殊的加工工艺即可完成实体制作。
