槽轮式间歇传动机构结构设计

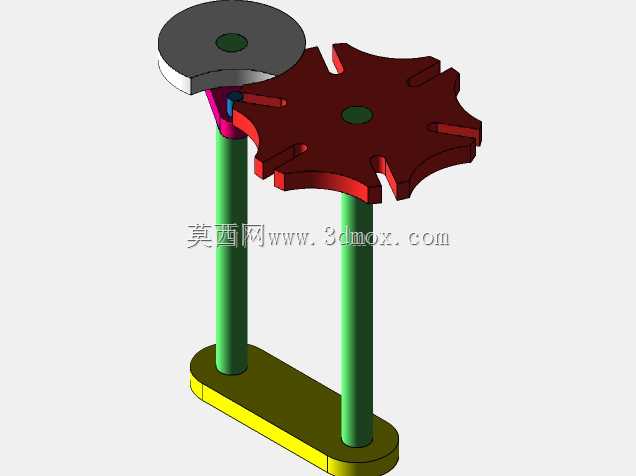

　　这套间歇传动结构，核心是典型的外槽轮间歇运动单元，也就是常说的日内瓦机构，在轻工自动化、包装进给、工位转台这类需要周期性间歇送进的设备里应用极广。很多做转位工位的工程师都清楚，这类机构不需要复杂的电控逻辑，纯机械结构就能实现稳定的定角度间歇转位，相比凸轮分割器成本更低，结构更简单，适合中低速、轻载的间歇传动场景，比如小型包装线的盒体转位、多工位装配台的步进送料、印刷设备的走纸间歇进给，都能看到这类结构的变体。

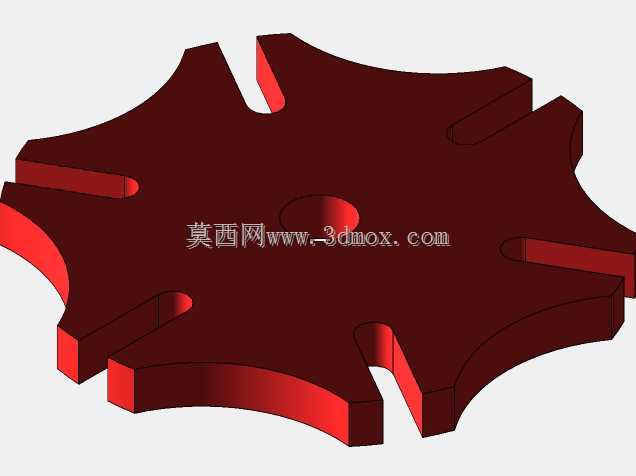

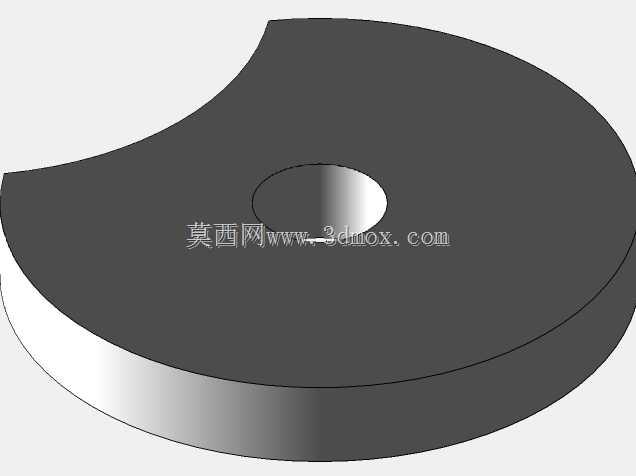

　　从实际功能来看，这套结构的主动件是带圆柱销的拨盘，从动件是带径向槽的槽轮，当拨盘连续回转时，圆柱销进入槽轮的径向槽就会带动槽轮转动，当圆柱销脱出径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，让槽轮保持静止定位，直到圆柱销进入下一个径向槽，重复下一次转位动作。这套结构里槽轮开了6个径向槽，对应每次转位60度，能实现6个工位的间歇转位需求，锁止弧的配合间隙需要控制在0.02-0.05mm之间，间隙过大会导致停位时槽轮窜动，间隙过小则会出现卡滞、运转阻力过大的问题。

　　设计这类结构的时候，首先要确定槽轮的槽数，槽数越少，槽轮转动时的角加速度越大，运行冲击就越明显，槽数过多则会导致机构整体尺寸偏大，一般常用的槽数在4-8之间，这套结构选6槽，是兼顾了工位数量、运转平稳性和结构尺寸的平衡选择。其次要确定中心距，也就是两个立柱转轴之间的距离，这个尺寸是整个机构的安装基准，中心距确定后，拨盘的回转半径、槽轮的节圆半径、圆柱销的直径都可以通过几何关系推导出来，圆柱销和径向槽的配合一般选H7/g6的间隙配合，保证销子能顺畅进出槽口，不会出现卡滞。

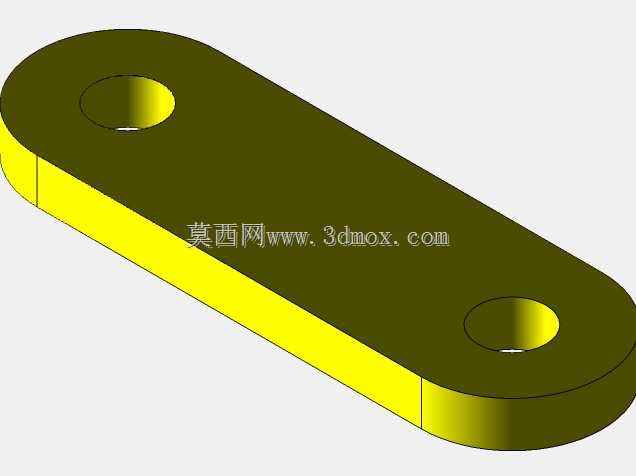

　　从安装边界来看，这套结构的两个转轴都固定在一体式的安装底座上，底座做了长圆形的结构，两个安装孔的同轴度需要控制在0.02mm以内，转轴和底座的配合采用过渡配合加顶丝固定，避免运转时转轴出现晃动。拨盘和槽轮的轴向定位依靠转轴上的轴肩和锁紧挡圈，保证两个轮的啮合平面完全重合，轴向错位量不能超过0.1mm，否则会导致圆柱销和槽口的接触面积变小，加剧局部磨损。立柱的高度需要根据实际安装空间调整，要保证拨盘和槽轮的啮合位置没有其他部件干涉，同时预留出润滑维护的空间，一般在啮合位置预留10-15mm的操作空间，方便定期添加润滑脂，减少销子和槽口的磨损。

　　实际应用中，这类结构的转速不能太高，一般拨盘的转速控制在100rpm以内，转速过高会导致槽轮启停时的冲击过大，不仅会产生明显的噪音，还会加速锁止弧和圆柱销的磨损，缩短使用寿命。如果需要更高的转速，就需要对槽轮的槽口做修缘处理，优化圆柱销进入槽口时的切入角，降低冲击载荷。另外，锁止弧的加工精度直接影响停位精度，锁止弧的圆心必须和拨盘的回转中心重合，半径偏差控制在0.01mm以内，否则停位时会出现槽轮微动，导致工位定位不准，影响后续的装配、加工工序精度。

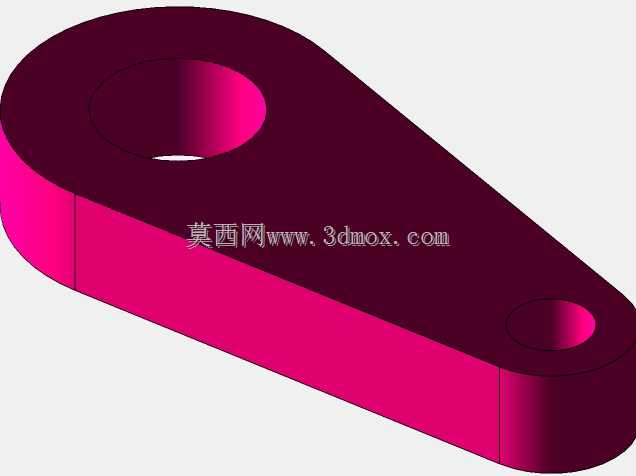

　　很多新手工程师在设计这类结构的时候，容易忽略圆柱销的悬臂强度，这套结构里的圆柱销是悬臂安装在拨盘上的，如果销子的直径选的太小，或者悬臂长度过长，运转时受剪切力作用容易出现弯曲变形，甚至断裂，所以设计时要根据槽轮的负载扭矩计算销子的剪切应力，保证销子的强度有足够的安全系数，一般安全系数取3-5即可。另外，槽轮的径向槽深度要足够，保证圆柱销在带动槽轮转动的全程都不会脱出槽口，同时槽底要留出0.5-1mm的间隙，避免销子和槽底发生硬碰撞。
