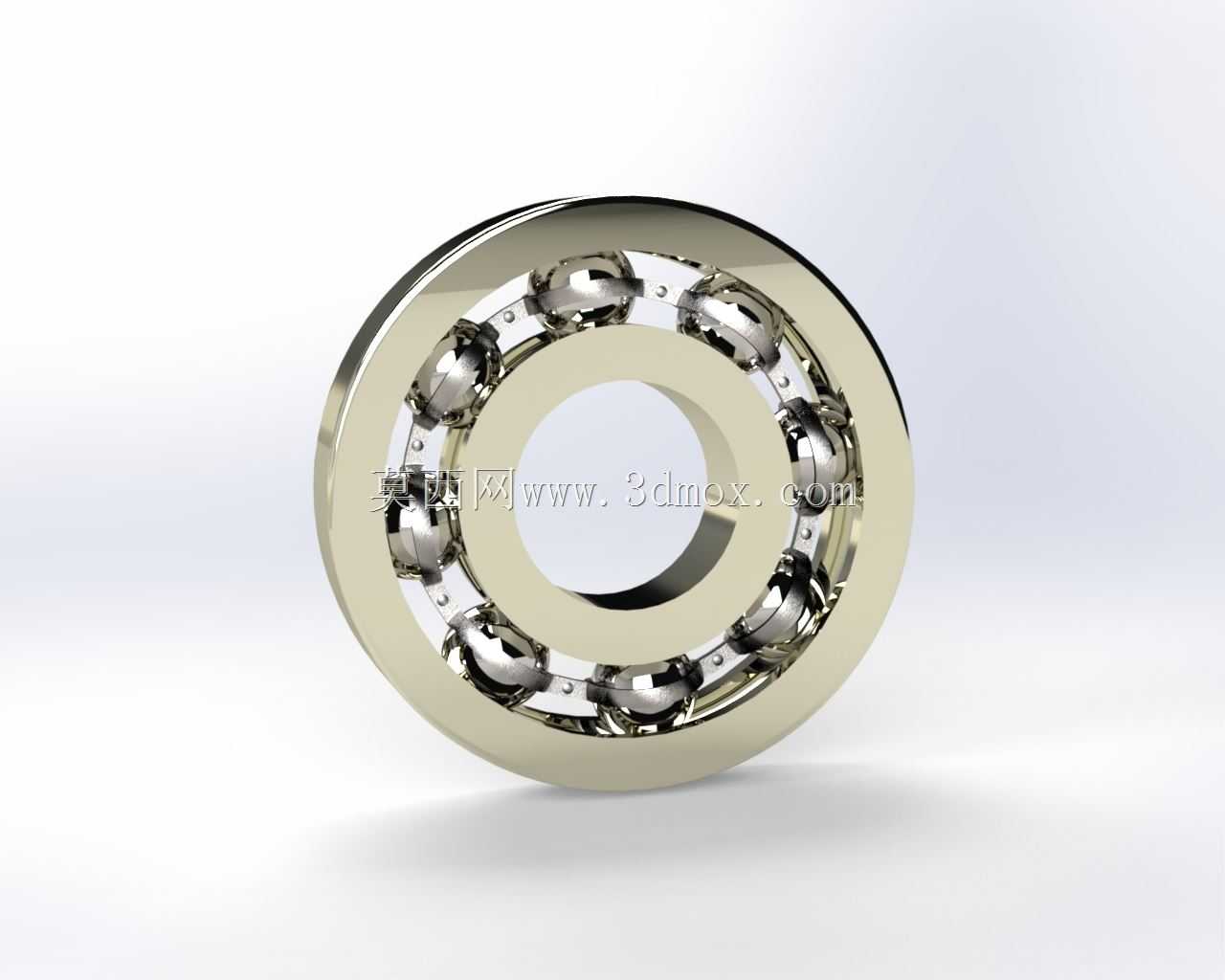

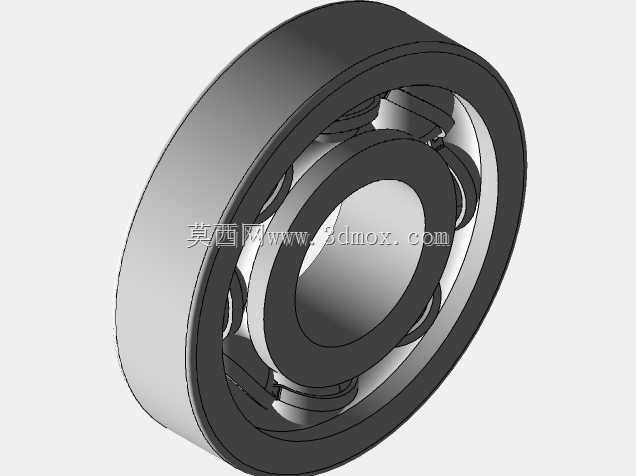

深沟球滚珠轴承三维结构设计

　　作为传动系统里最常见的回转支撑部件，这类深沟型滚珠轴承的应用场景几乎覆盖了所有需要低摩擦回转的工业设备，从小功率电机的输出端、输送机的托辊辊轴，到普通机床的主轴非承载端、自行车的花鼓结构，甚至家用家电的电机回转部位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴的同时，最大程度降低轴系回转过程中的摩擦阻力，同时约束轴的径向与少量轴向窜动，保证轴系的回转精度处于设计允许范围内。

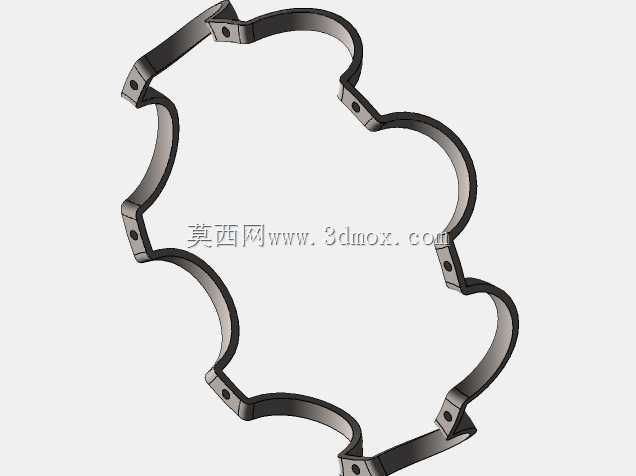

　　从结构设计逻辑来看，这类滚珠轴承采用内外圈滚道+钢球+保持架的经典组合，内圈与旋转轴采用过盈或过渡配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合起到固定支撑作用，均匀分布在滚道之间的钢球作为滚动体，将传统轴与座之间的滑动摩擦转化为滚动摩擦，摩擦系数仅为滑动摩擦的几十分之一，能大幅降低设备运转的动力损耗与发热。保持架的作用是将所有钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正常运转，部分密封型结构还会在内外圈两侧加装防尘盖或密封圈，阻挡外界粉尘、杂质进入滚道内部，同时防止内部润滑脂泄漏，延长轴承的维护周期与使用寿命。

　　在实际选型与安装边界设计上，这类轴承的径向承载能力较强，同时可承受一定量的双向轴向载荷，适用于高速回转的工况，对安装的同轴度有一定要求，若轴系的同轴度偏差过大，会导致钢球与滚道的接触应力分布不均，出现局部应力集中，大幅缩短轴承的使用寿命，甚至出现卡滞、抱死的故障。建模过程中需要严格控制滚道的曲率半径，通常滚道曲率略大于钢球半径，保证钢球与滚道之间为点接触状态，同时要预留合理的径向游隙，游隙过小会导致运转过程中发热膨胀后出现卡滞，游隙过大则会导致轴系回转精度下降，振动与噪声增大。钢球的直径与数量需要根据额定动载荷的需求匹配，在相同的内外圈尺寸下，钢球直径越大、数量越多，轴承的额定承载能力越强，但同时需要兼顾保持架的结构强度，避免钢球排布过密导致保持架的结构空间不足，出现运转过程中保持架断裂的问题。

　　在不同的应用场景下，这类轴承的设计细节会有针对性调整，比如用于高速电机的轴承会采用更高精度等级的加工公差，滚道表面粗糙度更低，同时搭配低阻尼的保持架材质，降低高速运转下的振动与噪声；用于重载工况的轴承会适当增加钢球直径，加厚内外圈的壁厚，提升整体的结构强度；用于有腐蚀环境的工况则会采用不锈钢材质或者做表面防腐处理，避免锈蚀导致的运转失效。安装过程中需要注意，压装轴承时要对套圈施加均匀的压力，禁止通过滚动体传递压装力，否则会导致钢球与滚道表面出现压痕，直接影响轴承的运转精度与使用寿命。日常运维中，需要根据工况定期补充润滑脂，润滑脂的填充量不宜过多，通常填充轴承内部空腔的三分之一到二分之一即可，过量填充润滑脂会导致运转过程中搅拌发热增大，反而加速润滑脂的变质失效。
