清洁作业用扫帚簸箕组合三维结构设计

　　日常生产与生活场景中，地面清扫作业始终离不开手持清扫与集尘工具的配合，这套扫帚与簸箕的组合结构，正是针对高频次清扫场景的使用痛点完成的结构设计。从实际作业的适配性来看，该结构可覆盖生产车间工位边角碎屑清理、办公区域地面浮尘归集、商用场所零散垃圾收集等多类场景，扫帚刷头与簸箕腔体的配合间隙经过反复校核，清扫过程中不会出现垃圾从衔接缝隙漏出的问题。

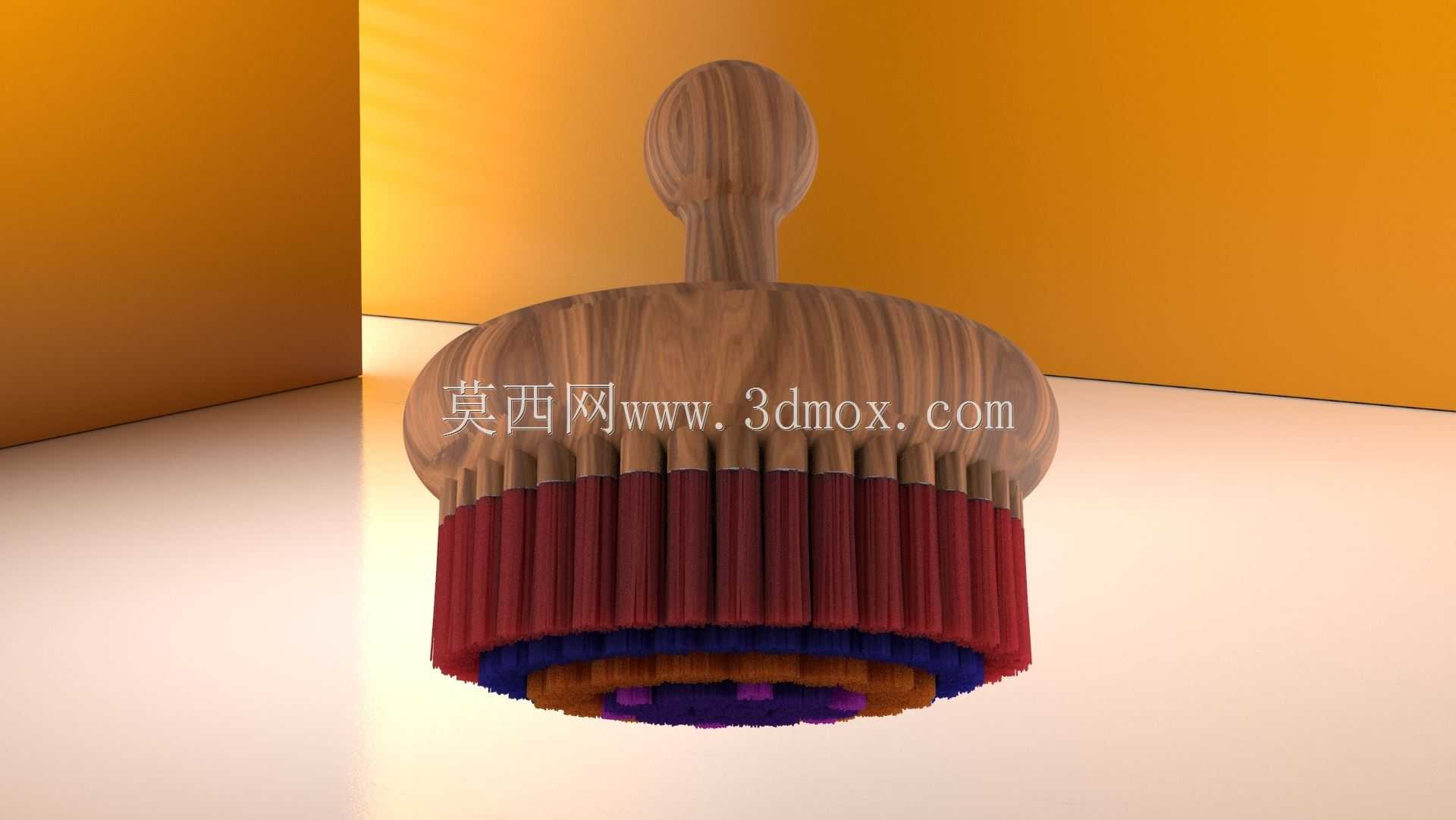

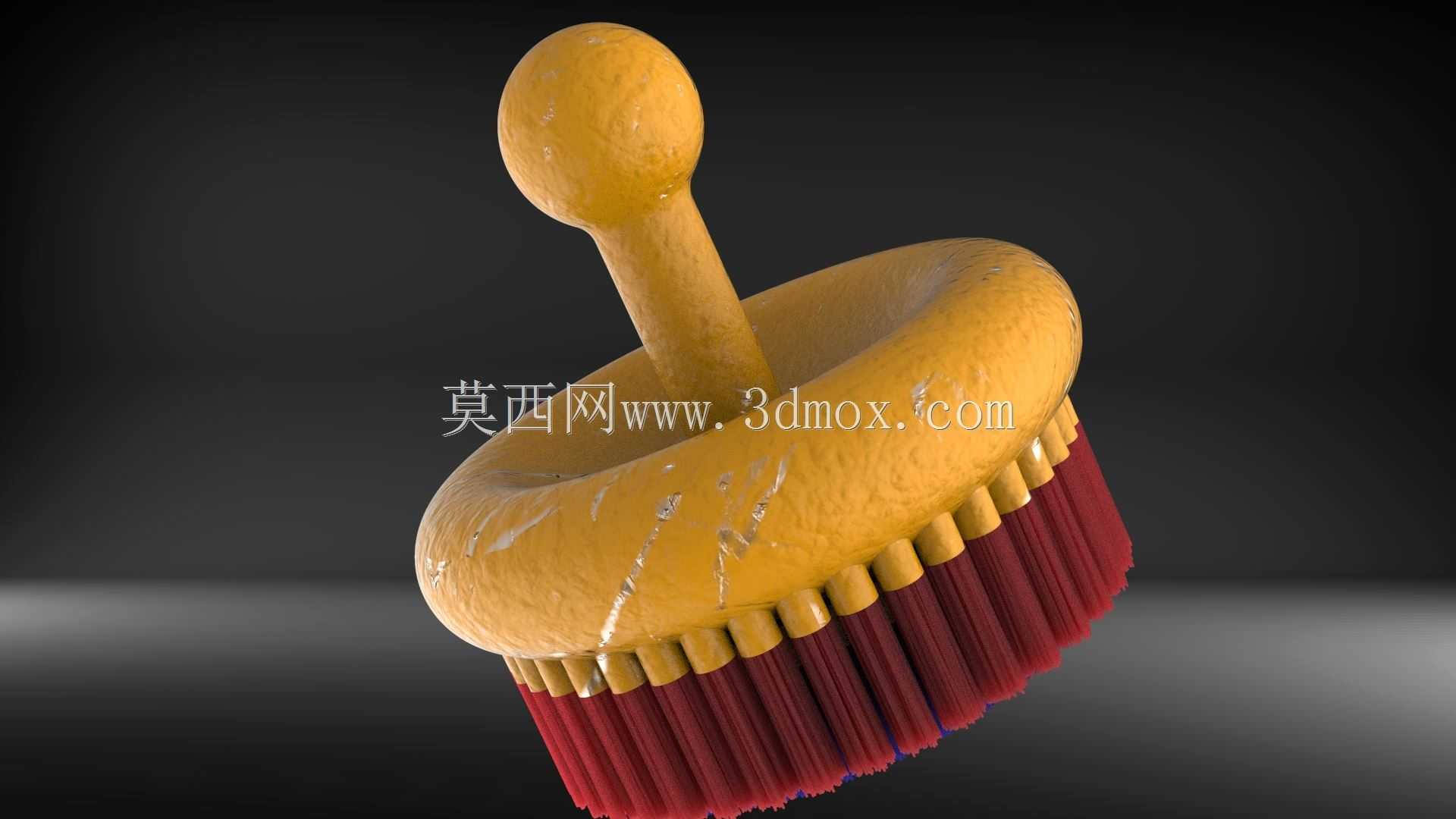

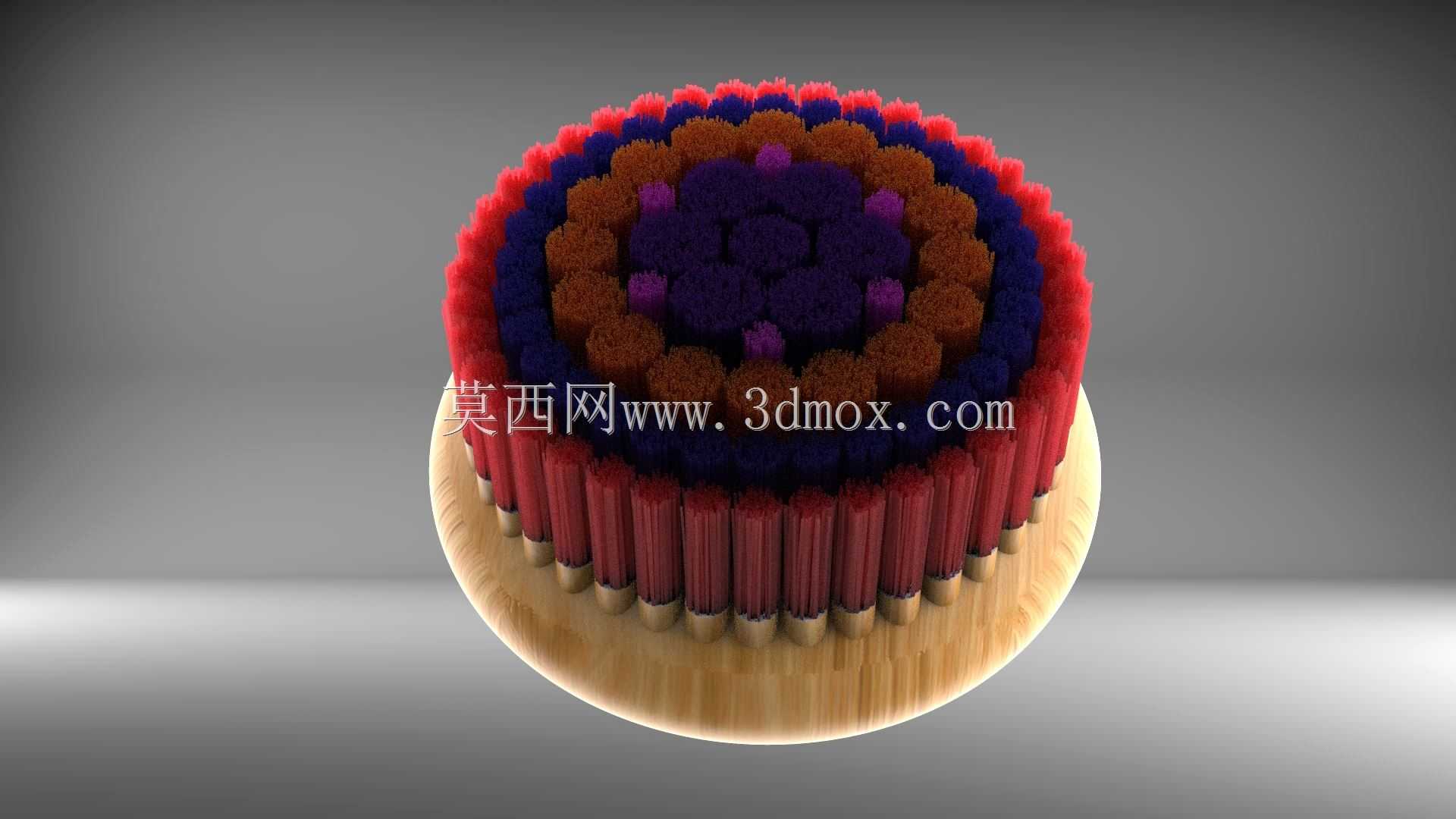

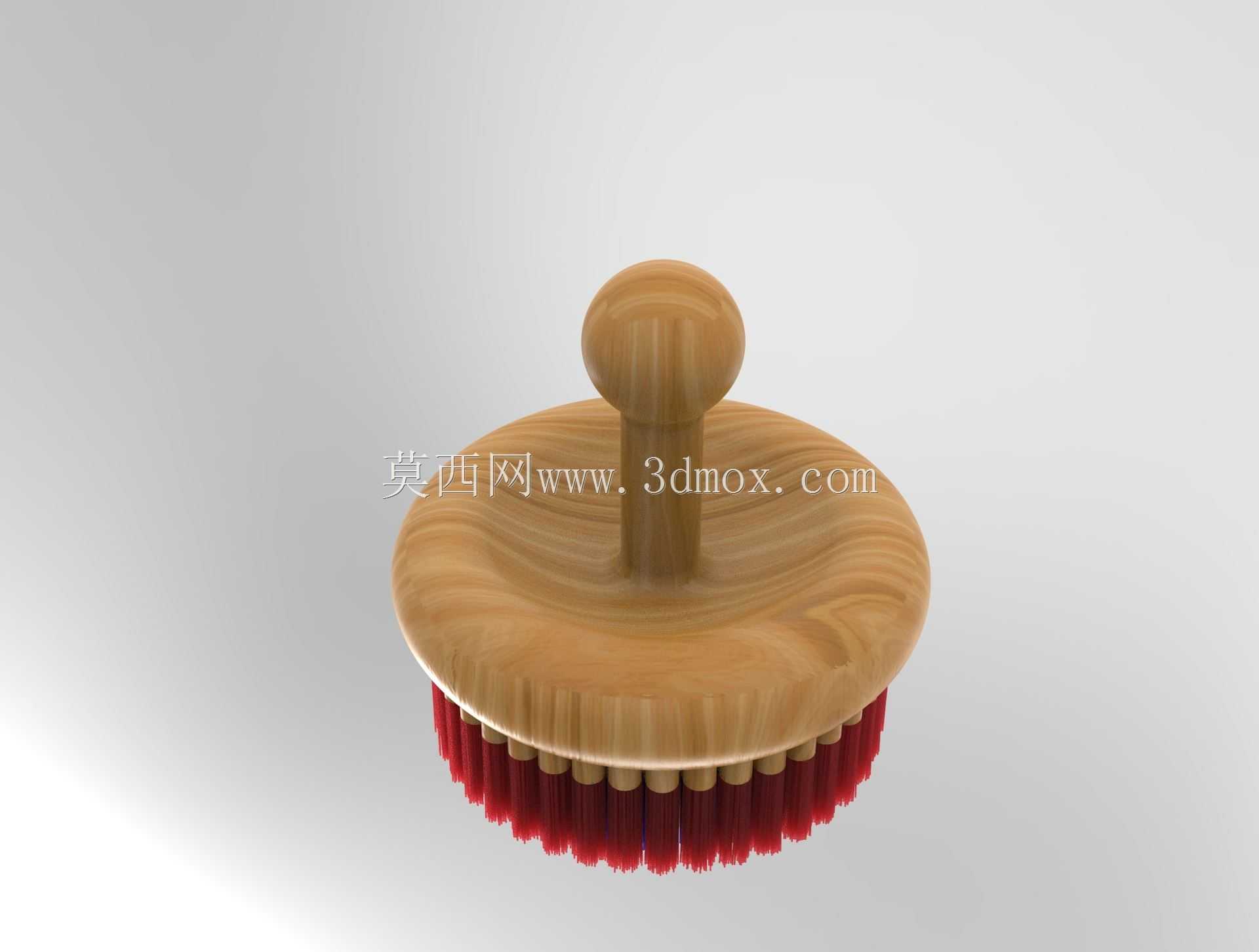

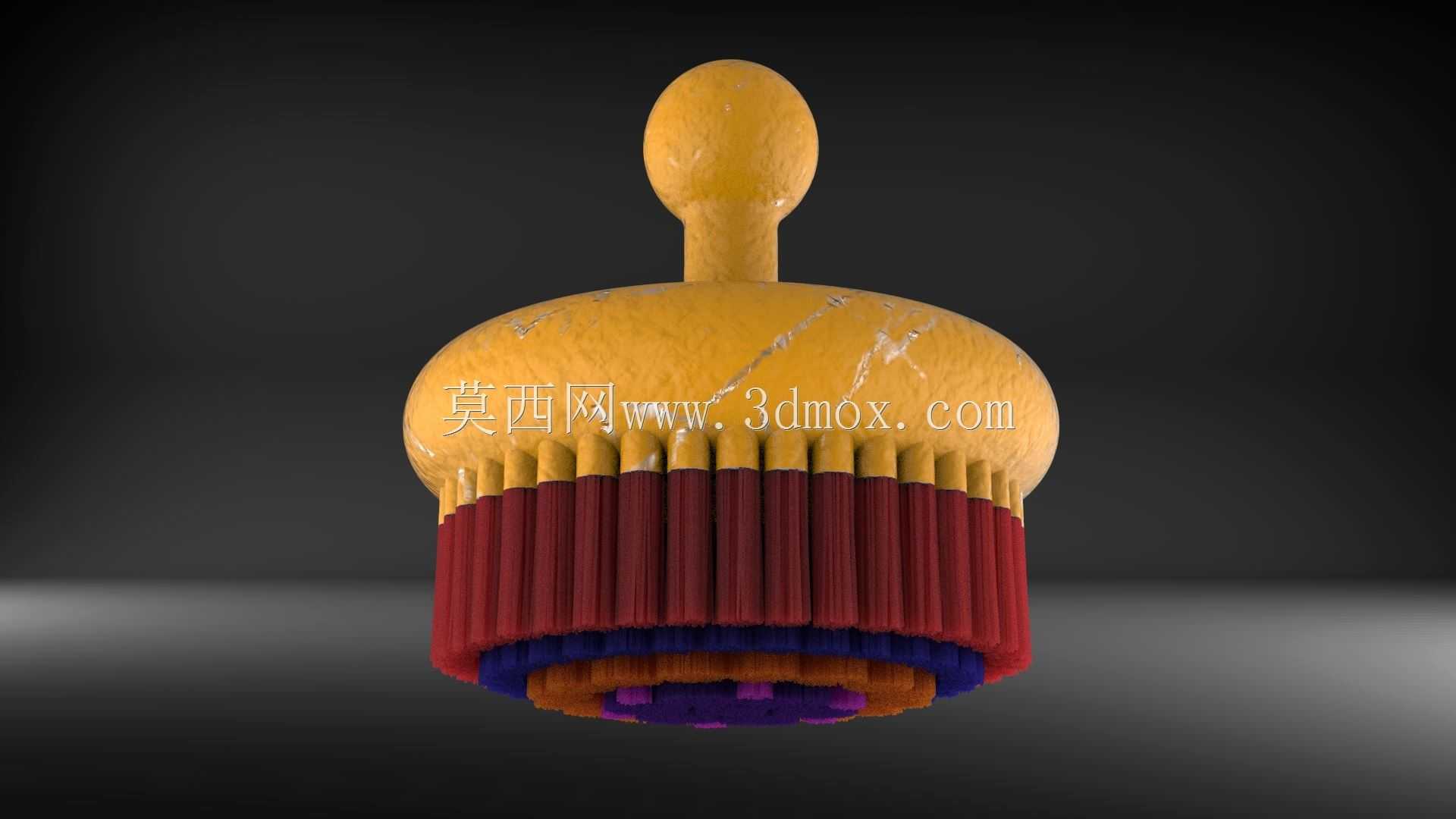

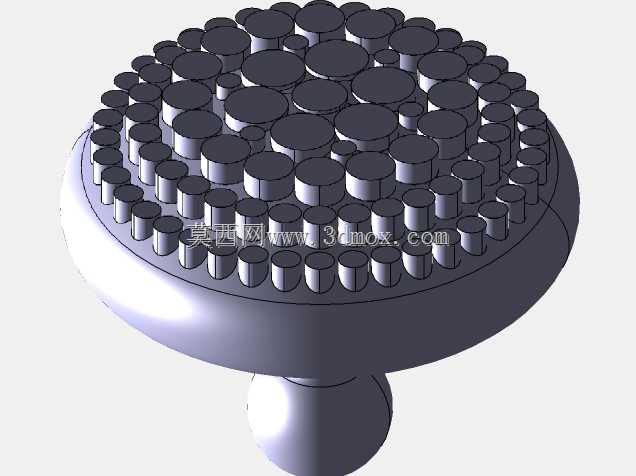

　　设计阶段首先考虑的是手持操作的施力合理性，扫帚的握柄衔接处做了圆弧过渡结构，刷头与握柄的夹角设置为127度，这个角度是结合成年人站立清扫时的手臂自然下垂角度测算得出，长时间握持清扫不会出现腕部过度弯折的疲劳感。刷头部分的刷毛排布采用外圈密、内圈疏的分层设计，外圈硬质刷毛负责贴合地面刮除粘附性污渍，内圈稍软的刷毛负责兜住浮尘与细碎碎屑，避免清扫过程中扬尘四散。刷头与刷柄的衔接位置做了加强筋结构，承受横向推扫力时不会出现根部断裂的问题，日常使用中即使推扫较重的金属碎屑，衔接位置的应力也能分散到整个刷头基座上。

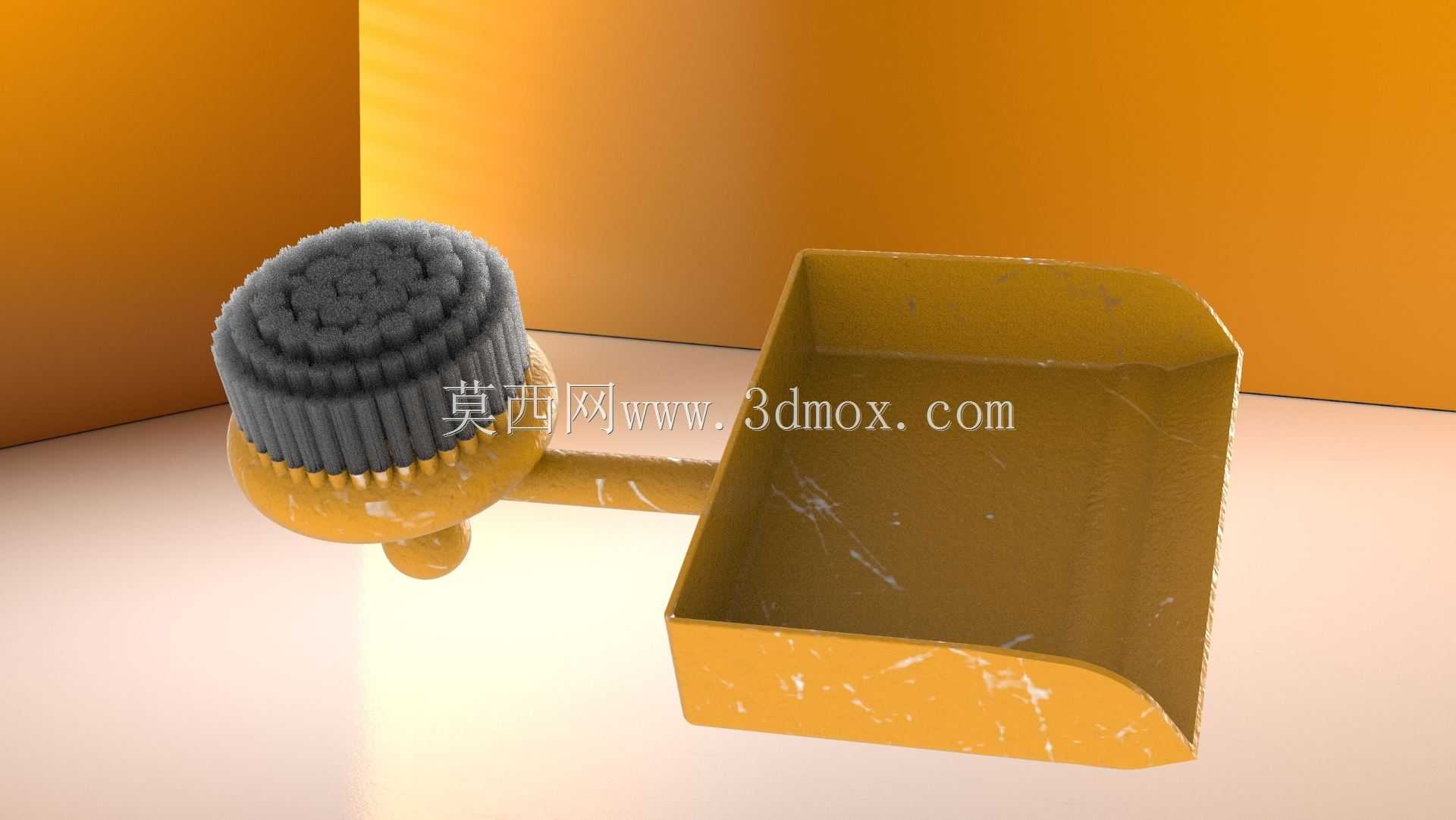

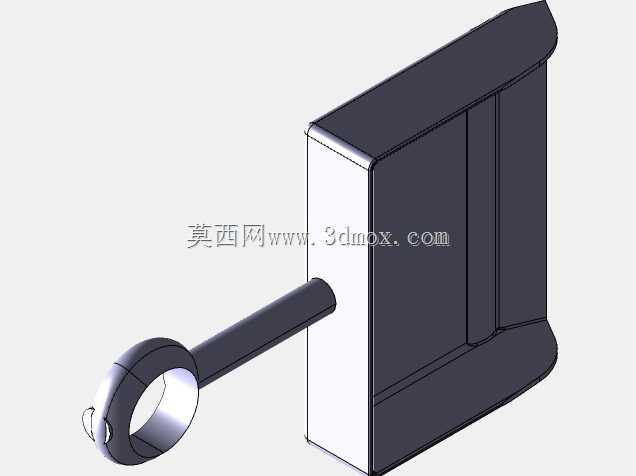

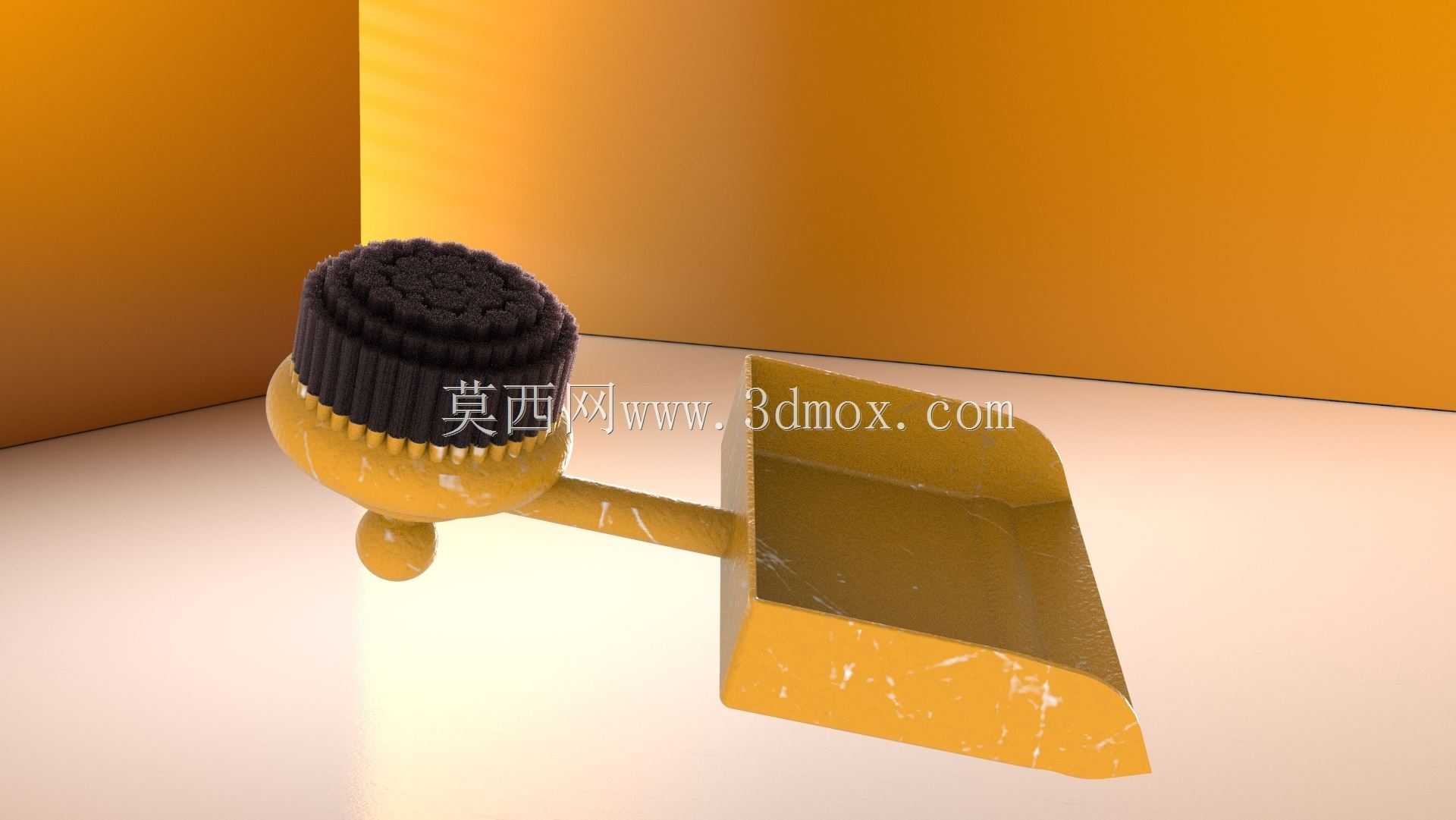

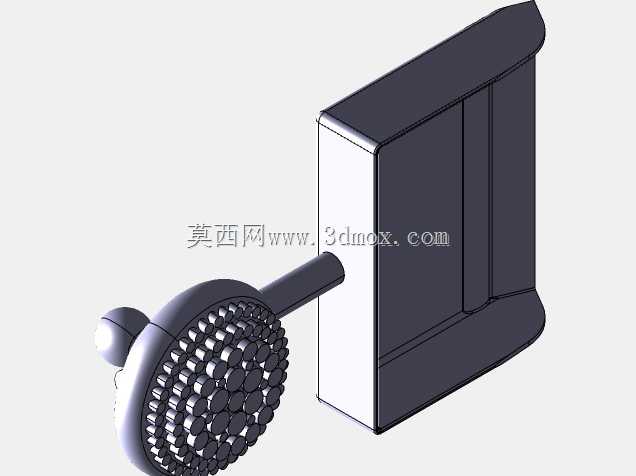

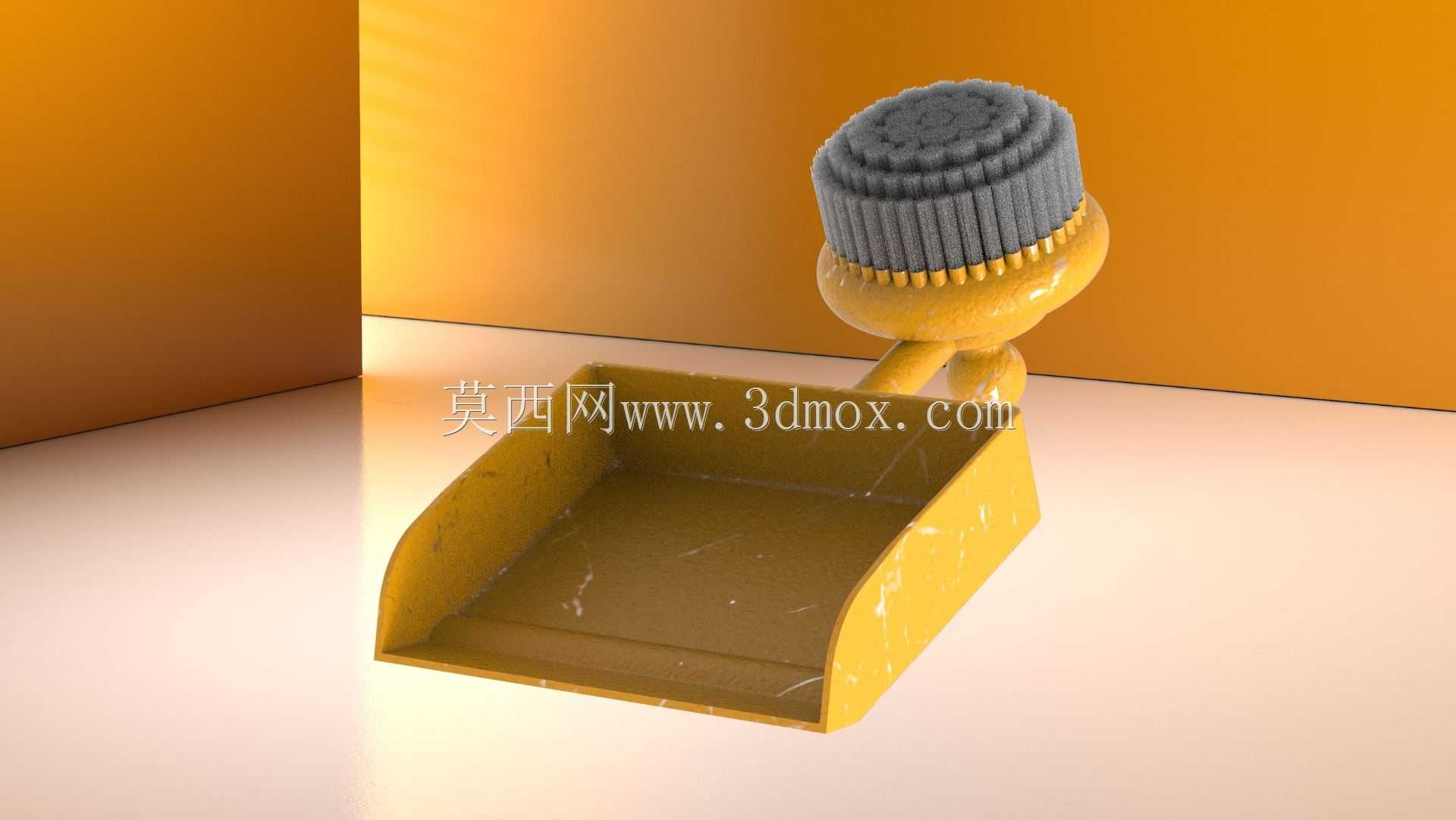

　　簸箕部分的结构设计重点围绕垃圾归集与倾倒便利性展开，簸箕的前沿做了1.2毫米厚度的薄边收口，贴合地面时的缝隙控制在0.3毫米以内，扫帚推送垃圾时可以直接将碎屑扫入腔体，不会出现垃圾被簸箕前沿推走的情况。簸箕腔体的深度设置为85毫米，常规清扫作业下单次可容纳约1.2升的零散垃圾，不需要频繁往返倾倒。腔体的后侧设置了与扫帚握柄匹配的卡扣结构，闲置状态下可以将扫帚直接卡合在簸箕上，整体收纳时只需要占用一个工具的放置空间，适合工位旁、储物间等狭小区域存放。簸箕的握把高度设置为820毫米，倾倒垃圾时不需要过度弯腰，握把与腔体的衔接位置做了翻边加强，提起满载垃圾的簸箕时，腔体受力均匀不会出现变形。

　　从安装边界与尺寸适配来看，整套组合收纳状态下的整体尺寸为长280毫米、宽260毫米、高910毫米，放置时的占地投影面积不足0.08平方米，不管是挂墙收纳还是直立放置在角落，都不会占用过多通行空间。扫帚刷头的直径设置为120毫米，既可以覆盖较大面积的开阔地面清扫，也能伸入设备间隙、墙角等狭窄区域完成清理，刷头的基座采用圆弧过渡设计，碰到家具或者设备外壳时不会刮伤表面涂层。簸箕的底部做了四个微小的凸点支撑，放置在地面时不会因为地面轻微不平出现晃动，清扫推送垃圾时簸箕不会移位。

　　结构细节上，簸箕的腔体侧壁做了2度的脱模斜度，注塑生产时可以顺利脱模，同时倾倒垃圾时内壁不会粘附过多碎屑，稍微抖动就能将腔体内部的垃圾完全倒出。扫帚的刷毛根部采用嵌装固定结构，单根刷毛的拉力承受值达到15牛，正常清扫使用不会出现刷毛脱落的问题。整套结构的所有棱角位置都做了R3以上的圆角处理，使用过程中不会划伤操作人员的手部，即使是没有操作经验的人员也能安全使用。针对不同场景的使用需求，该结构还预留了刷头替换的接口，刷毛磨损后不需要更换整个扫帚，只需要替换刷头部分即可，降低长期使用的成本。在车间金属碎屑清理场景下，簸箕的前沿做了耐磨处理，长期与水泥地面摩擦也不会出现前沿卷边的问题，扫帚的硬质刷毛可以有效扫起嵌在地面缝隙里的金属切屑，配合簸箕完成快速归集，相比普通清洁工具的清理效率提升40%以上。
