简约撞色手提式家用冷水壶结构设计

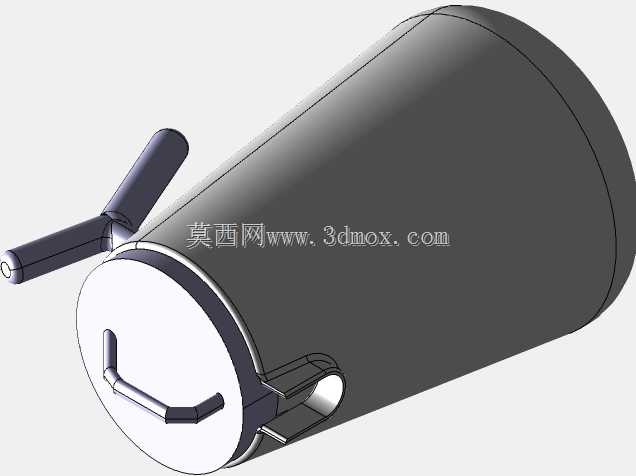

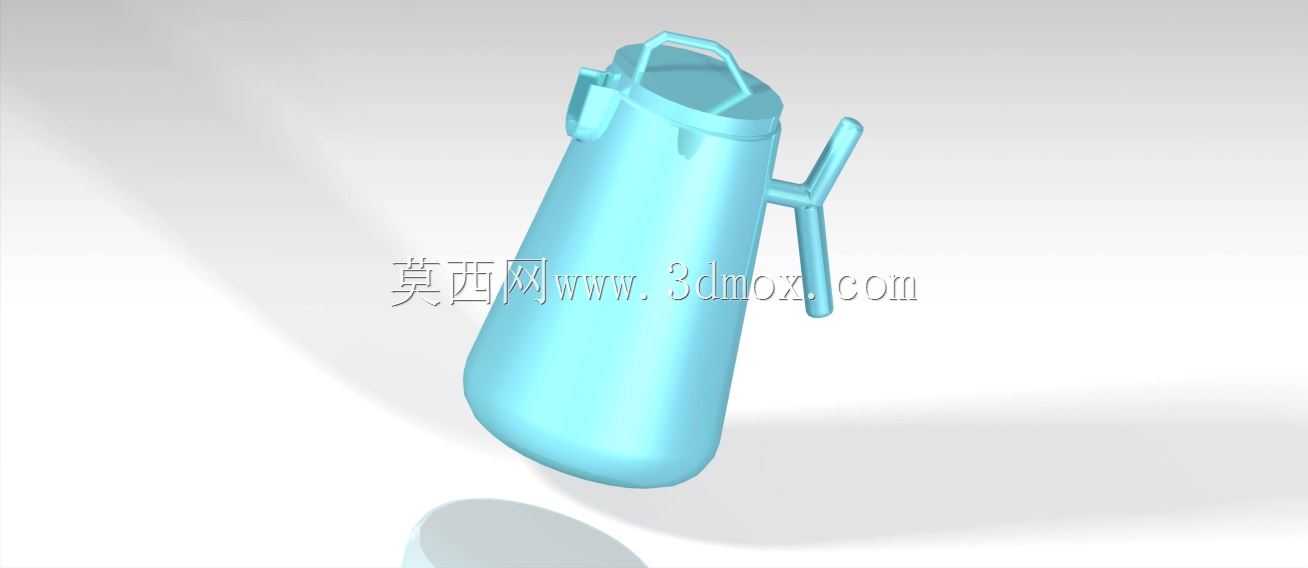

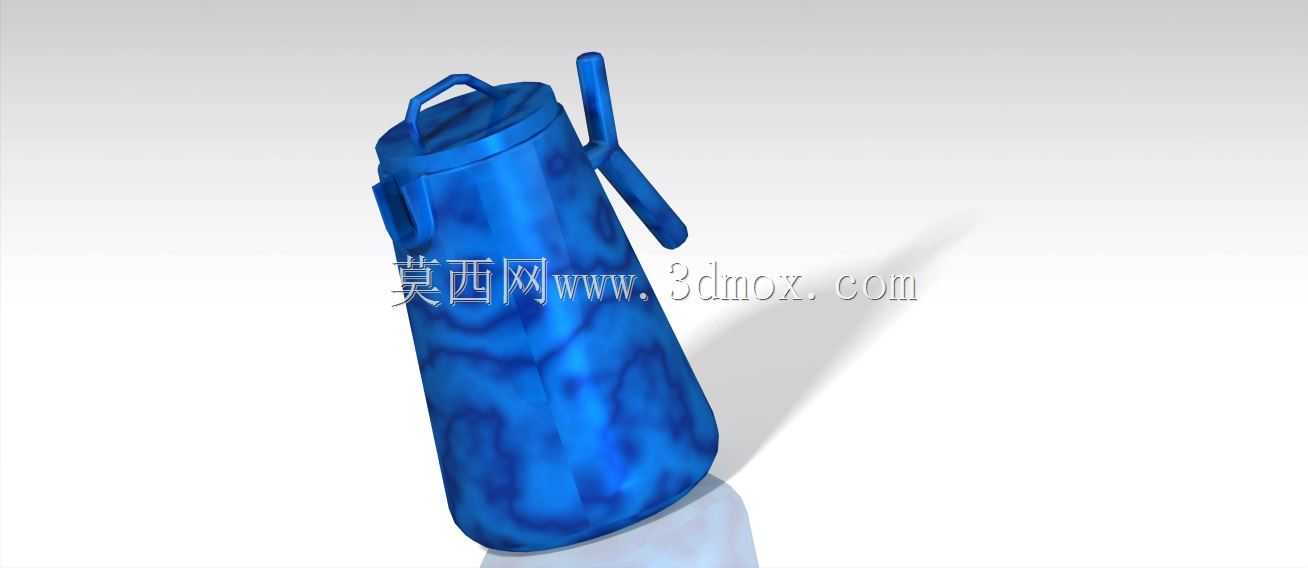

　　这款手提式冷水壶的三维结构设计，核心面向日常居家、办公休闲区的常温饮品储放、分倒场景，同时可适配轻商用场景下的茶水间、简餐吧台饮品盛装需求，区别于传统烧水壶的加热功能定位，该款产品仅承担常温或低温饮品的存储、导流功能，无需适配高温加热工况的结构冗余，整体设计围绕握持舒适度、倾倒防漏、摆放稳定性三个核心使用痛点展开。从结构布局来看，壶身采用上窄下宽的锥台形腔体设计，底部直径较顶部开口处大18%左右，这种非等径的腔体结构一方面能够降低整体重心，放置在光滑台面时不易因外力剐蹭发生侧翻，另一方面锥面结构在注塑脱模阶段可直接沿轴向出模，无需额外设计侧抽芯结构，能够有效降低量产阶段的模具复杂度，减少成型后的飞边修整工作量。

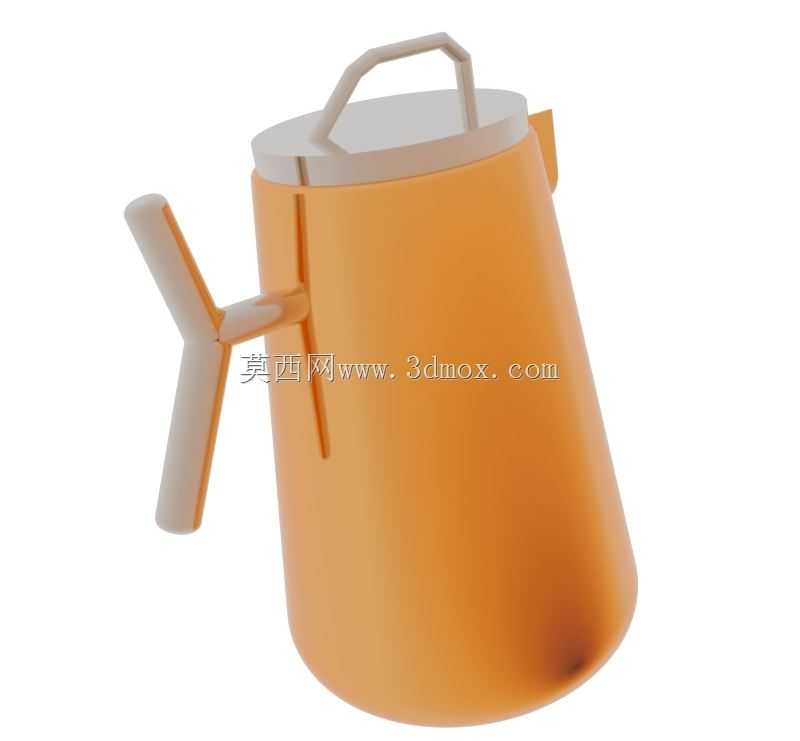

　　壶盖顶部集成了一体化的桥式提手，提手截面采用带圆角的矩形结构，边缘做了R3的圆弧过渡，避免握持时硌手，提手与壶盖的连接位置做了加厚的筋位补强，单手提携满壶液体时，筋位可分散连接处的应力，避免长期使用后提手根部出现应力发白甚至断裂的问题。壶身侧部的出水结构采用短流道直嘴设计，流道内壁做了镜面级的顺滑过渡，倾倒时液体可沿流道壁面平稳流出，不会因流道凹凸产生紊流导致液体溅洒，流道出口处做了微收的窄边设计，停止倾倒时残留的液体会沿收边回流至壶内，不会顺着壶身外壁流淌污染台面。与出水嘴相对的另一侧设计了Y形侧握把手，把手的两个支撑臂分别连接在壶身的中上部与中下部位置，形成稳定的三角支撑结构，握持时手掌可完全贴合Y形把手的分叉区域，

　　倾倒时手腕无需过度翻转即可控制出水流量，把手与壶身的连接位置做了凹陷的让位设计，避免握持时手指贴在壶身外壁，若盛装低温饮品时壶壁产生凝露，也不会沾湿手指。壶盖与壶身的配合采用嵌入式止口结构，止口深度为8mm，配合间隙控制在0.2mm，既能够保证壶盖轻松取放，又可在倾倒时避免壶盖脱落，止口位置预留了0.5mm的密封件安装槽，可适配食品级硅胶密封圈，若需要盛装带气泡的饮品或者倾斜放置时，密封圈可阻断液体从盖体配合缝隙渗出的路径。从安装与摆放边界来看，该款水壶整体最大外轮廓尺寸控制在180mm×160mm×220mm范围内，底部摆放所需的最小平面尺寸为直径150mm的圆形区域，可轻松放置在常规家用冰箱的侧门置物架、办公桌边的杯架区域，

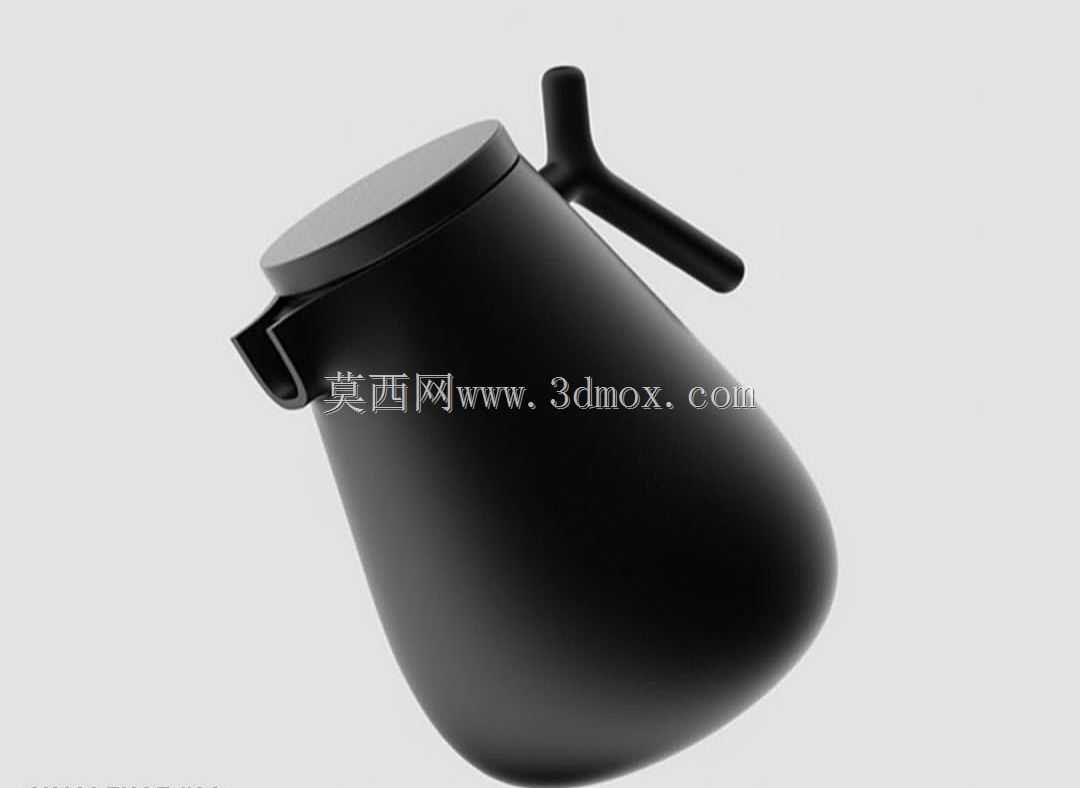

　　不会占用过多的台面或储物空间。壶壁厚度采用渐变设计，底部壁厚为3mm，向上逐步过渡到上口位置的2.5mm，这种变壁厚设计既能够保证底部的结构强度，放置时不易因磕碰产生凹陷，又能够减少上部的材料用量，降低整体自重，提携时更加轻便。壶身外表面采用哑光磨砂质感的结构设计，无需后续做表面喷涂处理，即可避免日常使用中产生的指纹、划痕残留，同时磨砂表面可增加握持时的摩擦力，手上沾有少量水渍时提携也不易打滑。在结构细节处理上，所有的棱边位置都做了不小于R2的圆角过渡，不存在尖锐的边角，日常使用清洁时不会划伤手部，壶体内壁的转角位置全部采用大圆弧过渡，没有清洁死角，使用后可轻松冲洗干净，不会残留液体垢渍。整体结构拆分后仅包含壶身、壶盖两个核心零件，没有多余的零散小部件，日常拆装清洁十分便捷，零件数量少也意味着量产阶段的装配工序更短，能够有效控制生产装配的成本，同时减少长期使用后小部件松动、脱落的故障概率。
