角式外螺纹连接止回阀结构设计

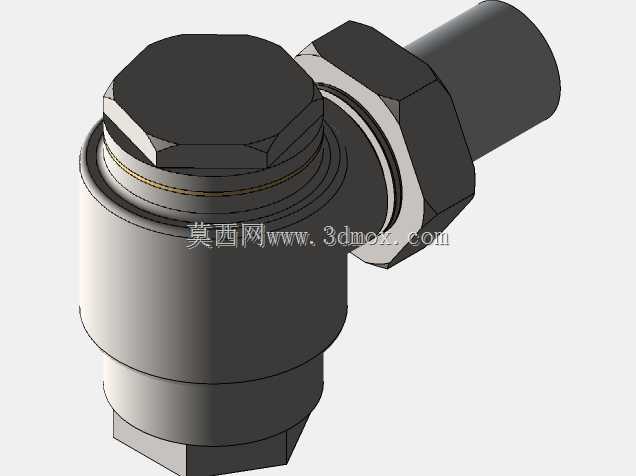

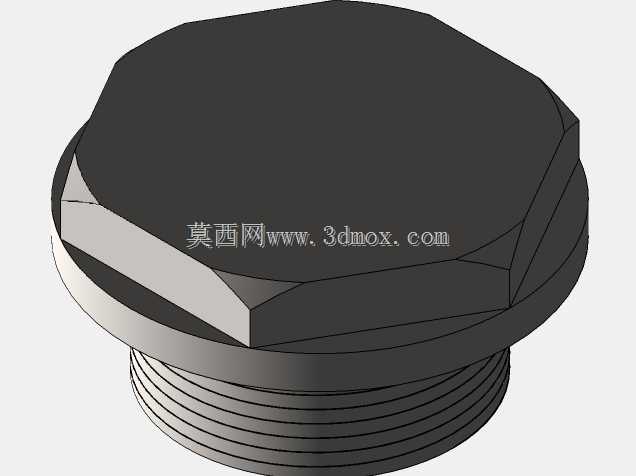

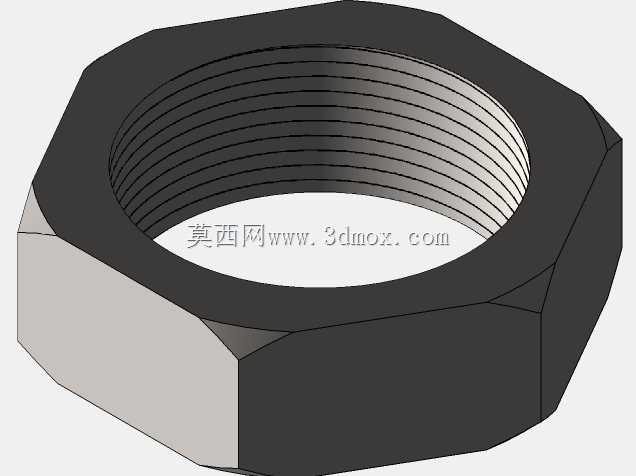

　　这款角式结构的止回阀，主要适配小通径流体管路的单向通断需求，在气动控制回路、小型液压支路、民用供水支管、小型设备冷却循环管路中都有广泛应用，核心作用是仅允许介质沿设定方向流通，避免管路内介质倒流引发的设备损坏、介质回流污染、压力波动冲击等问题。从结构设计逻辑来看，采用角式90度进出流向布局，相比直通式止回阀，更适合管路走向需要直角转向的安装场景，能减少管路中额外弯头配件的使用，降低管路整体的流阻与泄漏点，同时压缩安装所需的直线空间，在布局紧凑的设备内部管路、狭小空间的管线排布场景中优势明显。阀体主体采用回转体加侧出接口的结构，顶部设置六角螺塞式阀盖结构，通过螺纹旋合实现与阀体的连接，配合密封结构实现阀腔的密封，

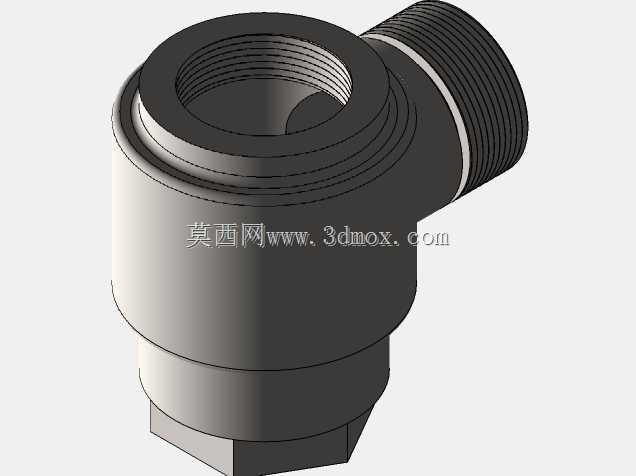

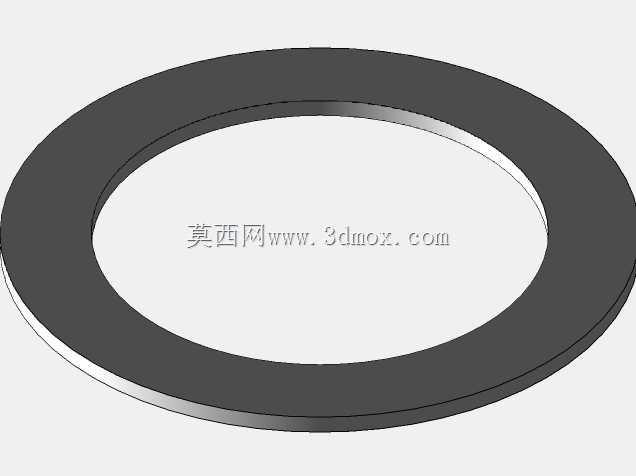

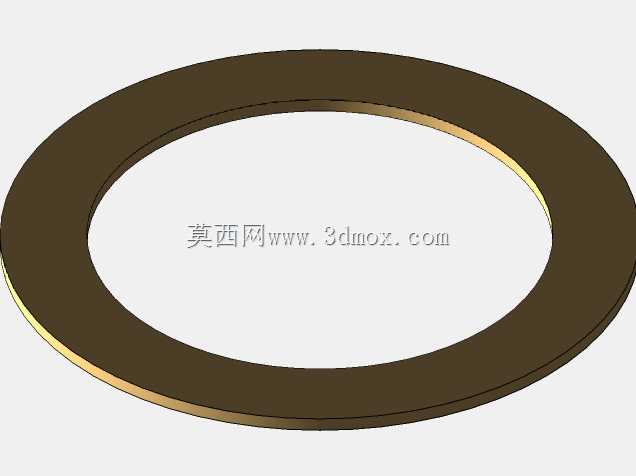

　　这种设计既方便后期对阀内部的阀芯、密封件进行检修更换，也能保证阀腔的承压能力，适配中低压工况下的使用需求。侧出的接口与底部的进出接口均采用外螺纹连接形式，接口处加工有六角拧转结构，安装时可以直接用扳手夹持六角部位完成旋紧操作，不需要额外的夹持工装，能有效提升现场安装的效率，同时避免安装过程中夹持阀体主体导致的阀体变形、表面损伤问题。从安装边界来看，这款阀的整体外形轮廓规整，除侧出接口与顶部阀盖的六角结构外，其余部位均为光滑回转面，安装时需要预留的操作空间较小，顶部阀盖的六角部位需要预留扳手拧转的空间，侧接口与下接口的螺纹端需要预留足够的管路旋合长度，避免安装后出现螺纹啮合不足导致的泄漏或脱落问题。内部阀芯采用升降式止回结构，

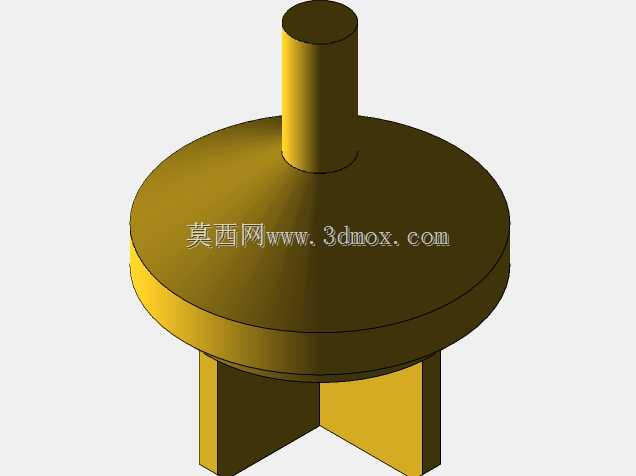

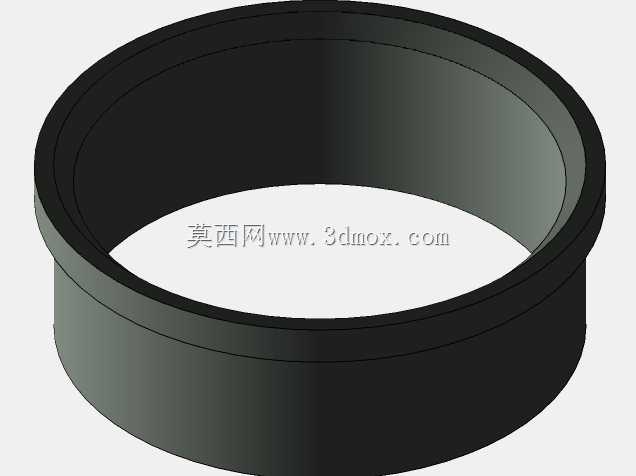

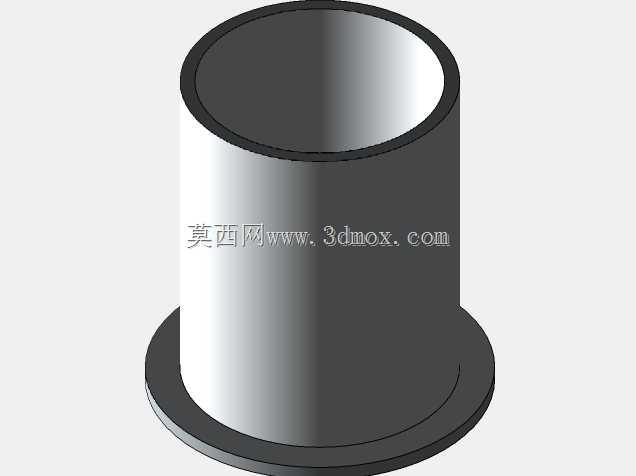

　　介质正向流通时，介质压力推动阀芯克服弹簧力（或自身重力，根据安装方向适配）抬起，介质从阀腔通流截面流过；当介质出现倒流趋势时，介质压力与弹簧力共同推动阀芯压合在阀座密封面上，直接截断介质通路，实现止回功能。这种结构的止回阀密封性能可靠，阀芯动作行程短，启闭响应速度快，适合对止回灵敏度有一定要求的小流量管路场景。在设计建模过程中，需要重点关注几个关键配合尺寸：一是阀盖与阀体连接的螺纹配合公差，既要保证螺纹旋合的顺畅性，也要保证配合处的密封余量，避免出现螺纹过松导致的密封失效，或是过紧导致的装配困难；二是阀芯与阀座的密封面配合精度，密封面的平面度、同轴度需要控制在合理公差范围内，保证阀芯闭合时能完全贴合密封面，避免出现内泄漏；

　　三是进出接口的螺纹尺寸需要符合对应管路的连接标准，保证与现场管路配件的互换性，避免出现安装时螺纹不匹配的问题。另外，阀内部的流道设计采用圆弧过渡结构，减少介质在流道内的湍流与压力损失，降低介质流动过程中的噪音与能耗，同时避免流道内的直角结构导致的介质杂质沉积，长期使用也不容易出现流道堵塞的问题。这款阀的结构没有复杂的异形曲面，加工工艺性较好，阀体可以采用棒料直接车削加工成型，不需要复杂的模具投入，适合小批量定制化生产场景，也能根据实际使用需求调整接口尺寸、阀腔通径，适配不同压力等级、不同通径要求的管路场景。在实际选型使用时，需要注意安装方向要匹配阀芯的动作逻辑，升降式止回阀的阀芯导向结构需要保证阀芯动作顺畅，避免安装倾斜导致阀芯卡滞，无法正常启闭，同时要根据管路的介质类型选择对应的密封件材质，比如水介质可以采用丁腈橡胶密封，高温油介质可以采用氟橡胶密封，腐蚀性介质则需要选用对应耐腐材质的阀体与密封件，保证阀件的使用寿命。
