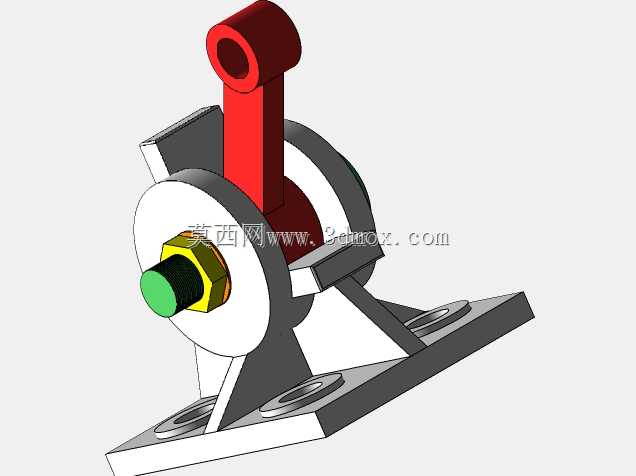

这类摇臂组件常出现在中小型手动操纵设备的传动链路里,比如小型台架式压力加工设备的手动施压端、工位级工装夹具的锁紧操纵端、输送线旁的手动拨料换向机构上,核心作用是把操作人员施加在摇臂端部的摆动力,通过铰接转轴转化为指定方向的往复推力或者拉力,带动末端执行件完成压紧、换向、锁止这类需要人工介入确认的动作,相比纯气动或者电动的执行结构,手动摇臂的结构可靠性更高,不会因为气源压力波动或者供电中断出现误动作,在需要人工确认工位状态的装配、检测工序里应用十分普遍。

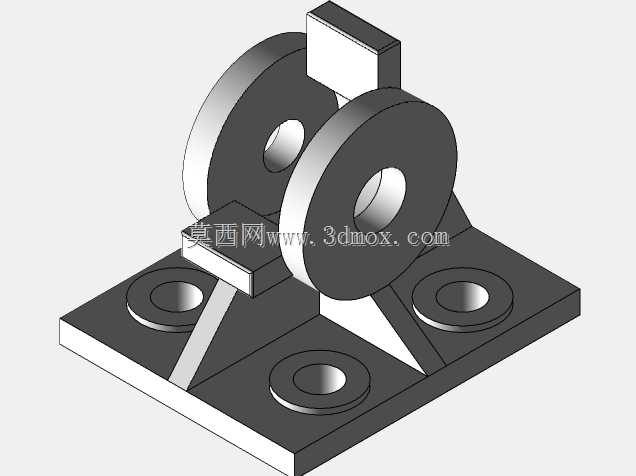

从结构设计逻辑来看,整个组件采用底座分体式支撑的布局,底部的安装底板带两个对称的沉头安装孔,安装时可以直接通过内六角螺栓固定在设备的台架安装面上,安装孔的间距按照常规工装台的T型槽间距做了适配,不需要额外做转接板就能直接装夹固定,底板向上延伸出两个对称的支撑耳板,耳板上加工同轴的铰接孔,用来穿装摇臂的回转轴,两个耳板的间距刚好容纳摇臂的回转段,避免摇臂摆动时出现侧向窜动,同时耳板和底板之间做了三角加强筋结构,在摇臂承受较大扳动力的时候,支撑耳板不会因为弯矩作用出现向外张开的变形,保证铰接转轴的同轴度始终处于合理范围,减少转动过程中的卡滞问题。

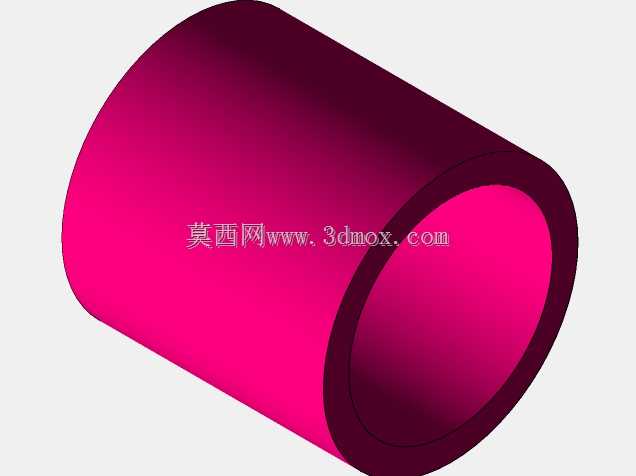

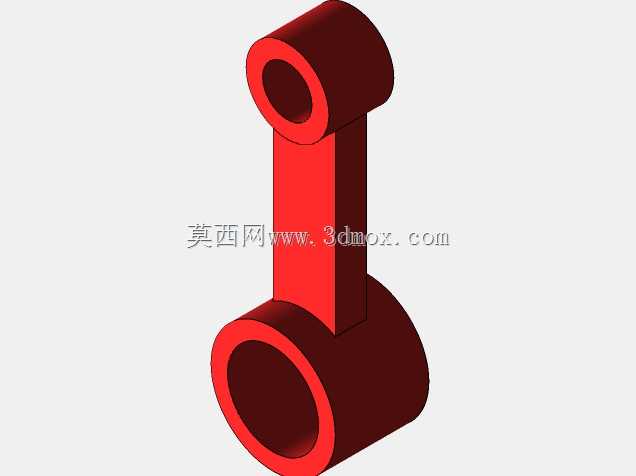

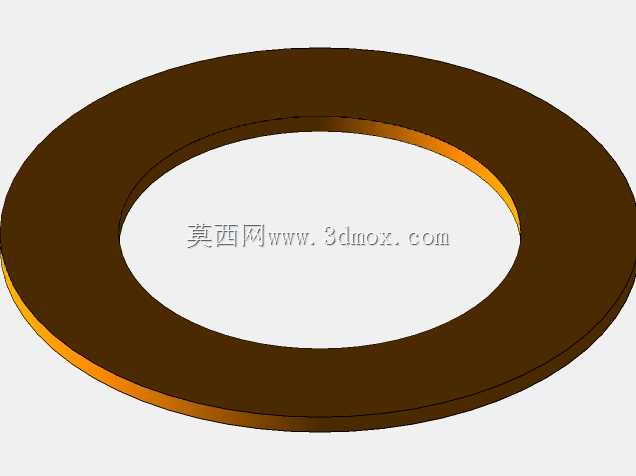

摇臂的主体采用长杆式结构,上端的操纵端做了贯通的圆孔设计,实际使用时可以在这个孔里穿装防滑握杆,增大操作人员扳动时的力臂,降低操作需要施加的力,摇臂和转轴配合的位置做了轴套式的加厚处理,因为这个位置是整个摇臂受力的核心支点,加厚的结构可以提升配合面的接触面积,降低单位面积的接触应力,减少长期摆动带来的磨损,延长构件的使用寿命。转轴的一端伸出支撑耳板外侧,依次套装了轴套、锁紧螺母和端盖,轴套采用耐磨材质制作,填充在摇臂和支撑耳板之间的间隙里,既可以避免金属构件直接接触产生的磨损,也能调整摇臂的轴向间隙,防止摇臂摆动时出现轴向窜动,外侧的锁紧螺母可以调整轴套的预紧力,把摇臂的转动阻尼调整到合适的范围,既不会因为阻尼太小导致摇臂随意晃动,也不会因为阻尼太大让操作手感过重。
在安装边界的考量上,整个组件的摆动范围做了结构硬限位设计,当摇臂摆动到两个极限位置时,摇臂的杆身会分别和支撑座上的两个限位面接触,不需要额外加装外部限位块就能限制摇臂的最大摆角,避免摇臂过转导致末端连接的构件出现超行程损坏,安装时只需要保证底座安装面的平面度在每100mm长度0.1mm以内,就能保证两个支撑耳板的铰接孔同轴度满足转动要求,不需要额外做配铰加工。转轴的伸出端可以根据实际使用需求连接不同的传动附件,比如连接拉杆带动夹具压板动作,或者连接凸轮块触发行程开关给出工位到位信号,适配不同的工位操纵需求。
从实际使用的维护角度来看,整个结构没有复杂的密封或者精密传动构件,日常只需要定期在铰接位置加注润滑脂,就能保证转动顺畅,锁紧螺母的位置预留了足够的扳手操作空间,后期调整阻尼或者更换耐磨轴套的时候,不需要把整个组件从设备台架上拆下来,只需要松开外侧的锁紧螺母就能抽出转轴完成维护,大幅降低了设备的日常维护工作量。这类结构在设计时特意规避了应力集中的尖角结构,所有的转角位置都做了圆角过渡,在承受冲击扳动力的时候,不会因为应力集中导致构件出现开裂问题,适配车间里较为粗放的操作场景,即使操作人员施加的扳动力超出额定范围,结构也能通过微量的弹性变形抵消冲击力,不会出现突然断裂的安全问题。
